TE 2287906-9 线到板 RF同轴连接器 射频/耐用 原装现货

泰科2287906-9是一款单通道线对板连接器，专为印刷电路板设计，采用边缘安装方式和前端面板固定。其主体由PA GF材料构成，具有50Ω阻抗，插针端子电镀金以增强信号传输性能，最大电流1A。工作温度范围为-40至105°C，频率覆盖0-6000MHz，适用于信号传输应用。电介质材料为PCT，符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准，不具备屏蔽功能。

一、2287906-9中文手册

分类	详情

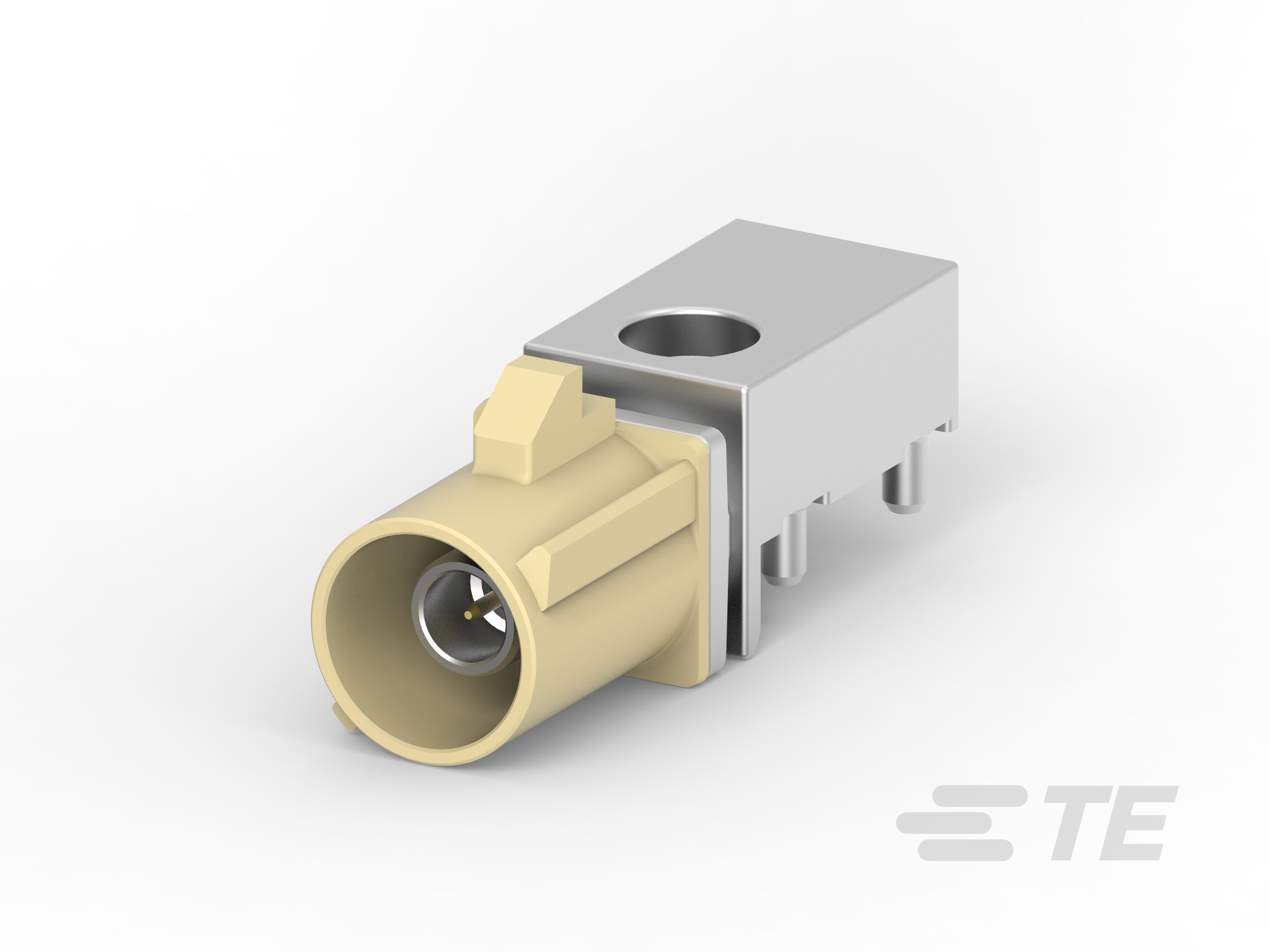

产品图
产品型号	2287906-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287906-9现货
原厂手册	2287906-9数据手册.PDF

二、2287906-9配套型号

三、2287906-9适用领域

泰科2287906-9连接器作为高可靠性板载互连解决方案，其紧凑结构与精密设计满足以下严苛应用场景：

1. 车载电子控制单元：

键控代码I设计有效防止端子错配，确保ECU传感器接口的精准对接（对接宽度0.51mm）。

耐高温PAGF外壳（-40℃至105℃）适应发动机舱环境波动，金镀层接触件保障微弱信号的稳定传输。

2. 工控设备信号传输：

PCB边缘安装结合通孔焊接固定，提供牢固的机械支撑，抵抗机床与产线的高频振动。

50Ω特性阻抗匹配与最高6GHz工作频宽（0-6000MHz），适用于PLC、伺服驱动器等场景的低失真信号传递。

3. 紧凑型通信模块：

单点位超薄设计（高度5mm×宽度7.5mm）适配路由器、交换机的板内空间限制。

锡镀层焊尾优化PCB装配工艺，金接触端子的持久导电性保障高频数据通道可靠性。

4. 医疗设备内部互联：

UL 94V-1/V-2阻燃认证与无卤PCT电介质材料，满足医疗设备安全标准。

淡棕色壳体便于检修识别，1A电流容限支持监护仪、影像设备低压控制信号的稳定连接。

该连接器通过键控防呆设计、宽温域结构(-40℃至105℃)及射频级信号保障，为精密电子系统提供抗干扰、耐老化的核心连接功能，其工业级淡棕外壳显著提升设备模块的视觉辨识度。

四、2287906-9常见问题与解决方案

1. 焊点应力开裂

问题：仅通过焊尾固定于PCB边缘，在振动或插拔时应力集中于焊点。

方案：增加支撑卡扣分散机械应力，控制插拔角度≤15°，避免单侧受力。

2. 高温环境变形风险

问题：PA GF材质外壳在持续>100°C工况下可能软化变形（允许上限105°C）。

方案：确保工作环境≤95°C并加强通风散热，高温应用需更换金属外壳型号。

3. 微电流接触失效

问题：Ø0.51mm金镀插针表面积小，1A电流下氧化层易导致接触电阻增大。

方案：按±0.05mm公差控制插针长度，使用惰性气体保护焊接，定期IPA清洁触点。

4. 高频信号干扰

问题：未屏蔽设计在6GHz频段易受电磁干扰（工作频率0-6GHz）。

方案：外层电路敷铜屏蔽，阻抗匹配控制50±5Ω，敏感信号线加装磁环。

5. 键位误匹配

问题：代码"I"键控系统需与公端精确对位（键槽公差±0.1mm）。

方案：使用带防呆标识的专用夹具安装，首次插接前进行3D投影校核。
