TE 1-2287906-2板载插针连接器高频宽温现货

泰科1-2287906-2是一款线到板连接器，专为印刷电路板（PCB）边缘安装设计，采用单行单位数结构。主体采用PA GF（聚酰胺增强玻璃纤维）材料，具有50Ω阻抗，端子插针直径为0.51mm，电镀金层保障信号完整性和低接触电阻。其额定电流为1A，支持通孔焊接固定方式，适用于信号传输应用。工作频率范围覆盖0-6000MHz，耐受温度区间-40°C至105°C，符合UL 94V-1/V-2阻燃性及SAE/USCAR-17标准。产品尺寸为24.5mm×7.5mm×5mm，粉橙色壳体设计便于识别，广泛应用于电子、通信和工业设备领域。

一、1-2287906-2中文手册

分类	详情

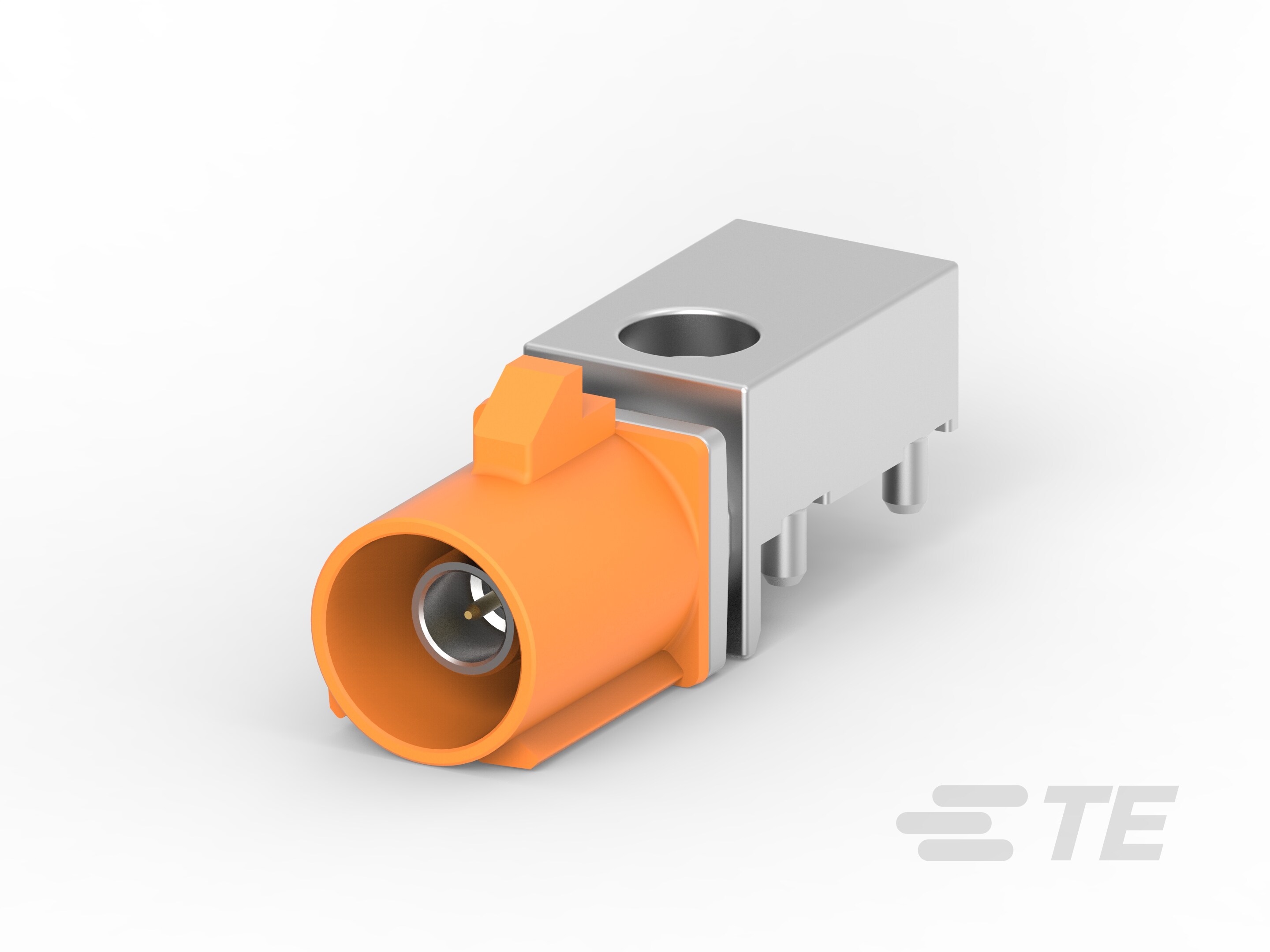

产品图
产品型号	1-2287906-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2287906-2现货
原厂手册	1-2287906-2数据手册.PDF

二、1-2287906-2配套型号

三、1-2287906-2适用领域

泰科1-2287906-2连接器基于其紧凑结构、信号精度与环境耐受性，在以下专业领域展现突出适用性：

1. 通信设备信号传输

50Ω阻抗匹配与0-6000MHz高频特性满足基站、路由器中射频信号的低损耗传输需求。1位单行布局（通孔焊接）优化PCB空间，锡镀焊尾确保板端可靠固定。

2. 工业控制电路连接

PA-GF壳体（UL94 V-1/V-2阻燃）适应-40℃至105℃温度范围，粉橙色外壳便于设备检修识别。焊板安装方式与应力消除设计保障机床、PLC控制系统在振动环境中的稳定连接。

3. 汽车电子传感系统

SAE/USCAR-17兼容性与键控代码M防误插机制，适配ECU模块、传感器接口等场景。金镀插针（直径0.51mm）确保微电流信号传导精度，满足车载信号电路1A电流负载要求。

4. 医疗设备内部布线

PCT电介质材料符合生物兼容性标准，无铅锡镀工艺避免重金属污染风险。板对线连接结构简化医疗主机内部线束管理，前端板装方式便于设备模块化维护。

5. 户外设备控制单元

-40℃低温启动性能支持能源设备（如光伏控制器）在极寒环境运行。7.5mm超窄宽度适配机柜紧凑布局，耐候性壳体抵御紫外线老化。

该连接器通过高频性能优化、多重环境耐受认证（UL/SAE）及板装防震结构，实现精密信号在严苛场景中的持久可靠传输。

四、1-2287906-2常见问题与解决方案

1. 高温环境外壳变形

问题： PA GF（尼龙玻纤增强）材质外壳在持续接近105°C工作温度上限时，可能出现软化或机械强度下降。

方案： 优化PCB散热设计（如增加散热铜箔），确保壳体周围空气流通；长期高温工况下改用金属外壳衍生型号。

2. 焊尾机械应力失效

问题： 边缘安装的焊尾结构在振动场景下易发生焊点疲劳断裂（尤其自由端无支撑时）。

方案： 采用应力分散设计——在PCB焊点周围灌注抗震硅胶，或增设辅助固定支架分担线缆拉力。

3. 高阻抗信号失真

问题： 6GHz高频工作场景中，端子氧化（金层磨损）或插针(Ø0.51mm)对位偏移导致阻抗失配（标称50Ω）。

方案： 定期使用无水乙醇清洁插针接触区，校准对接公差；关键信号链路建议周期更换连接器（>5万次插拔）。

4. 化学腐蚀风险

问题： 非密封设计使端子（Sn/Au镀层）暴露于酸性环境时可能发生电化学迁移。

方案： 在工业场景中喷涂NXE-3100系列防腐蚀涂层，控制环境污染物浓度（SO₂<0.1ppm）。
