泰科TE 7-2287907-2 线到板连接器 高频6GHz高电压800V 现货

泰科7-2287907-2是一款单通道线对板射频连接器，专为印刷电路板（PCB）边缘安装设计。其采用50Ω阻抗匹配结构，适用于最高6GHz频率的信号传输，工作电压为800V。主体采用玻璃纤维增强聚酰胺（PA GF），具备淡黄色壳体。接触端子为插针结构，中心触点及射频接口电镀金（Au）确保高导电性，外部端子电镀锡（Sn）便于焊接。支持通孔焊接固定，温度适应范围达-40°C至105°C，符合SAE/USCAR-17标准。外形尺寸为24.5mm×10mm×8.4mm（长×宽×高），适用于工业级信号传输场景。

一、7-2287907-2中文手册

分类	详情

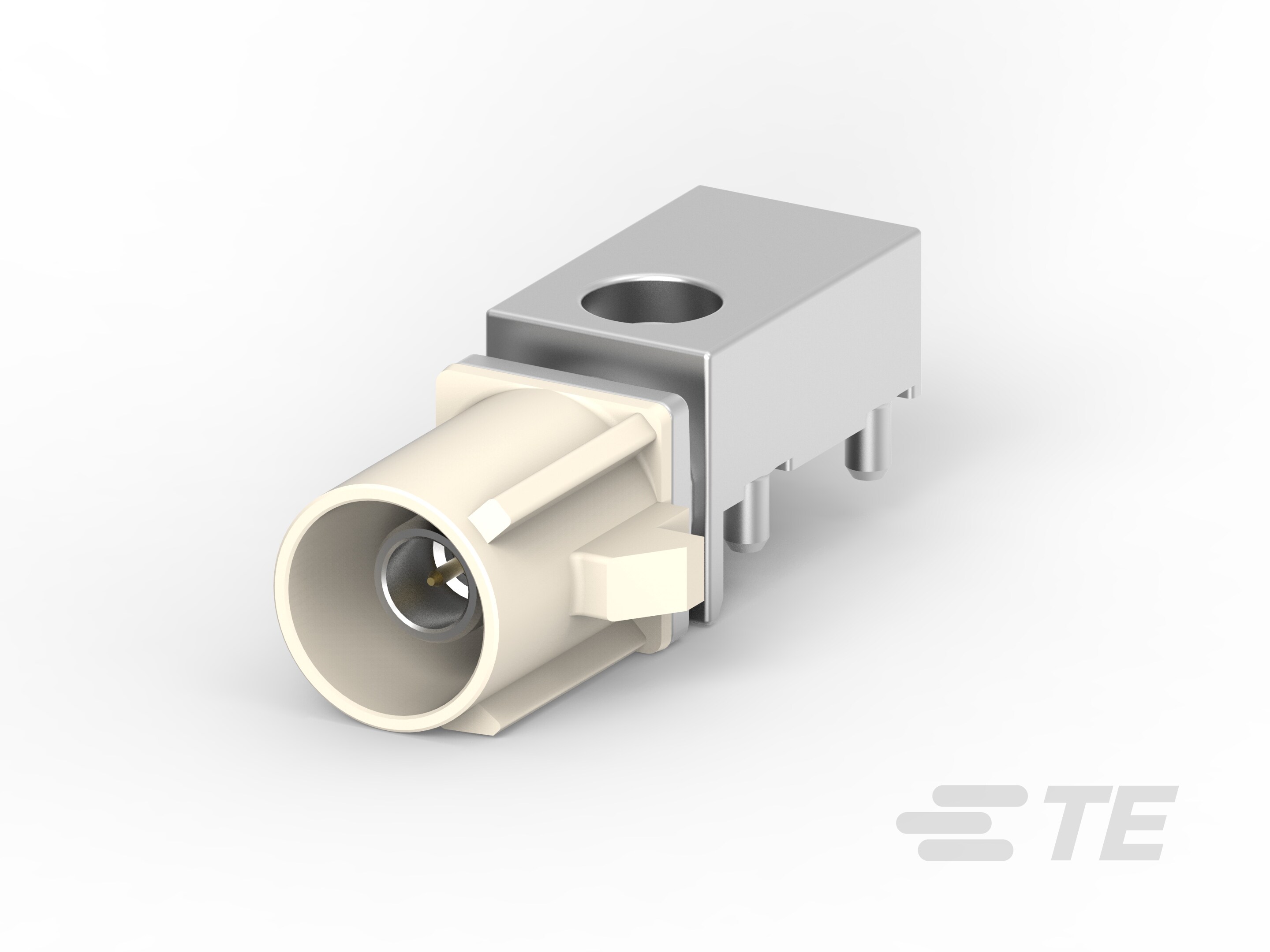

产品图
产品型号	7-2287907-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	7-2287907-2现货
原厂手册	7-2287907-2数据手册.PDF

二、7-2287907-2配套型号

三、7-2287907-2适用领域

泰科7-2287907-2连接器凭借其高精度电气性能及工业级防护设计，适用于以下专业领域：

1. 高密度通信设备

采用单行通孔焊接板安装设计（端子直径0.51mm），50Ω阻抗控制与0–6000MHz工作频率范围满足高速信号传输需求，适用于路由器、基站等通信设备的紧凑型PCB边缘连接，通过镀金端子保障高频信号完整性。

2. 车载电子控制单元（ECU）

键控代码B机制防止线束错配，PA GF材质壳体（耐温-40℃至105℃）通过SAE/USCAR-17认证，支持-30℃至80℃环境下的车载振动冲击，淡黄色外壳便于在复杂线束中快速定位。

3. 工业自动化控制系统

锡铅焊尾固定方式确保PCB安装可靠性，UL 94V-1/V-2阻燃等级适应控制柜内高温环境，信号级应用特性保障传感器与PLC间的稳定数据传输，24.5mm×10mm紧凑尺寸适配设备内部空间限制。

4. 可再生能源设备

淡黄色壳体提升户外设备维护辨识度，105℃耐温上限与IP等级兼容设计（需配合密封附件）满足光伏逆变器、风电控制箱等设备的温度波动防护需求，通孔焊接结构增强机械应力耐受性。

5. 医疗监测仪器

镀金针式端子（1A电流负载）确保微弱生物电信号的低损耗传输，无铅化端子电镀（锡/金）符合医疗设备材料安全标准，8.4mm低位设计适配监护仪内部多层板堆叠架构。

该连接器通过高频优化结构、工业级耐候材料及防误插键控机制，为精密电子设备提供抗干扰、耐老化的连接解决方案，其焊尾固定方式进一步提升工业场景下的振动稳定性。
