泰科TE 2-2287908-6 PCB连接器 高频6000MHz 现货
泰科2-2287908-6是一款单行线到板连接器，专为印刷电路板（PCB）边缘安装设计。其关键特性包括：单插针端子（接合直径0.51mm），电镀金接触部和锡固定端，阻抗50Ω，适用于最高800VAC工作电压和-40°C至105°C温度范围。主体采用PA GF材质，坚果褐色外壳，尺寸为24.5mm×10mm×8.4mm。该连接器通过焊尾方式固定，无屏蔽功能，用于信号电路应用，符合SAE/USCAR-17标准，额定电流1A，频率支持0-6000MHz。
一、2-2287908-6中文手册
| 分类 | 详情 |
|---|---|

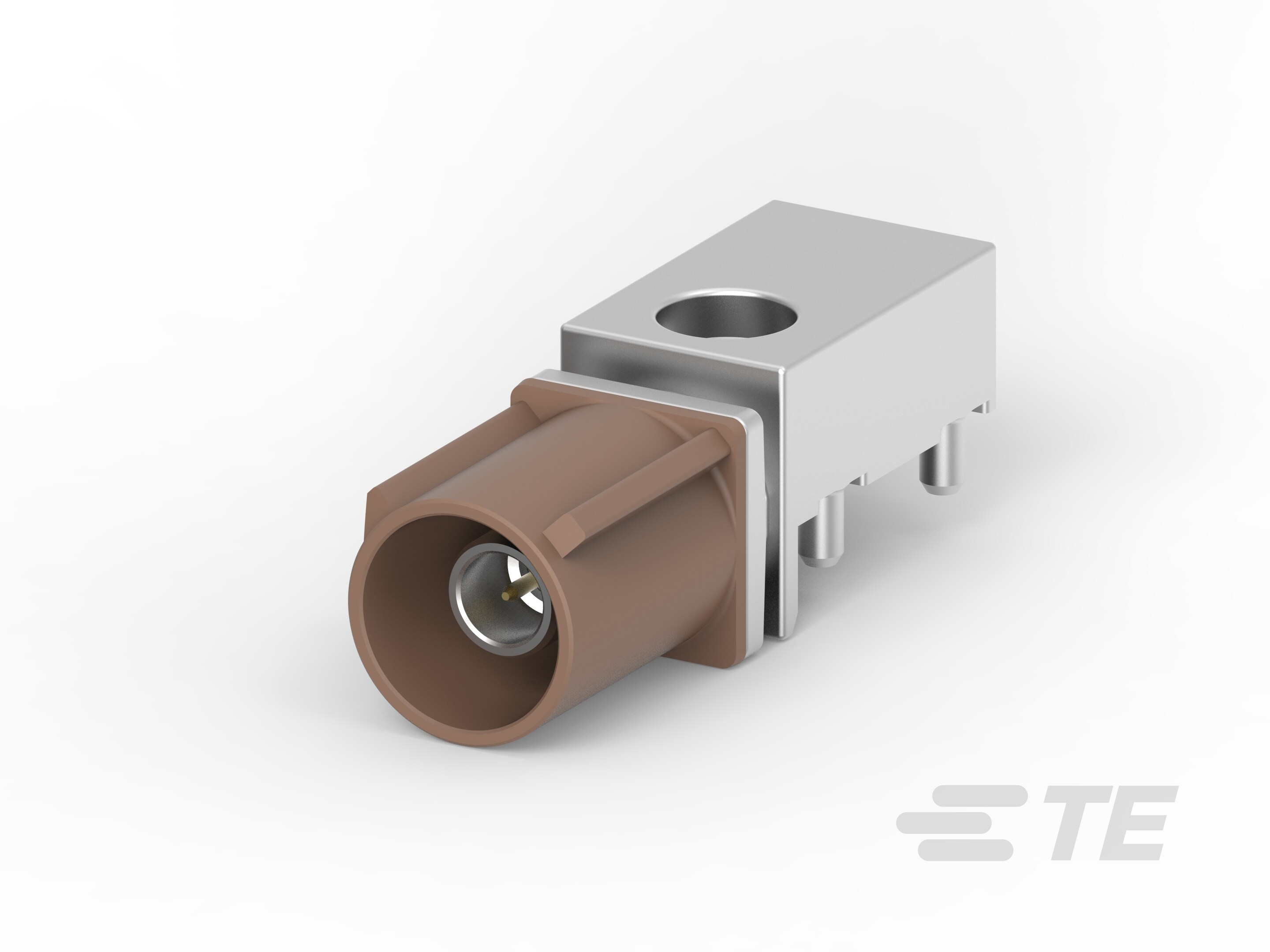

| 产品图 |  |
| 产品型号 | 2-2287908-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 坚果褐色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287908-6现货 |
| 原厂手册 | 2-2287908-6数据手册.PDF |
二、2-2287908-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-6 | 暂无 |
| 更多配套型号查询 | 2-2287908-6配套型号大全 |
三、2-2287908-6适用领域
泰科2-2287908-6连接器凭借其高频稳定性、紧凑结构及耐环境特性，适用于以下专业领域：
1. 高频通信设备
支持 0–6000MHz工作频率 和 50Ω阻抗匹配 ，适用于基站、路由器等射频信号传输场景。其金镀层（Au）中心端子确保信号低损耗，通孔焊接固定方式保障PCB连接的机械稳定性。
2. 汽车电子控制单元（ECU）
键控代码 F型防误插设计 配合 .51mm精密插针，满足车载传感器、控制模块的紧凑布局需求。-40℃至105℃工作温度范围适应发动机舱等严苛环境，锡（Sn）镀层焊尾提升端接可靠性。
3. 工业控制系统
PA GF（尼龙+玻纤）材质壳体与坚果褐色外观兼具耐候性与快速辨识性，支持 221℉高温环境 下稳定工作。边缘安装特性适配PLC、仪器仪表等设备的PCB空间限制，避免振动导致的连接失效。
4. 紧凑型电子设备
24.5mm×10mm微型尺寸 结合单行1位布局（板安装式），优化智能电表、便携医疗设备的内部空间利用率。通孔焊接与焊尾固定双重保障连接强度，符合SAE/USCAR-17行业兼容标准。
5. 严苛环境传感器
-40℃低温耐受性与PCT电介质材料配合，保障温湿度传感器、能源监测设备在户外或工业场景下的长期信号完整性，通孔端子结构简化维护流程。
该连接器通过高频性能优化、键控防呆机制及宽温域适配能力，在紧凑空间与复杂工况中实现高可靠性信号传输，坚果褐色壳体同步强化工业设备的视觉识别效率。
四、2-2287908-6常见问题与解决方案
1. 焊点疲劳断裂
问题：边缘安装的焊尾结构在振动场景下易因缺乏辅助固定点，导致焊点应力集中开裂。
方案：焊接后增加PCB加强筋或卡扣式线缆固定器分散机械应力，控制单侧弯折角度≤30°。
2. 端子接触阻抗异常
问题：0.51mm金镀层插针在潮湿环境中氧化，或过孔焊接热冲击导致接触面微裂纹。
方案：使用异丙醇清洁端子界面，焊接温度曲线需符合锡镀层工艺要求（峰值≤260℃/10s），建议每500次插拔后检测接触电阻。
3. 高温环境下外壳形变
问题：PA GF（尼龙+玻璃纤维）材质在持续>80℃工况下热膨胀系数（CTE）显著升高，可能导致端子对位偏移。
方案：发动机舱等高温区域需确保环境温度≤105℃极限值，周期性热冲击场景建议改用金属外壳衍生型号。
4. 高频信号完整性劣化
问题：6GHz频段工作时，焊点毛刺或端子未对准易引起50Ω阻抗失配，导致信号回波损耗增大。
方案：焊接后去除锡珠残留，安装时使用放大镜校验插针与PCB通孔的同轴度（偏差<0.1mm）。
5. 键控误插导致连接失效
问题：键控代码F的公端被强行插入非兼容接口时，可能折断0.51mm插针。
方案：在连接器本体增加防误插色标（坚果褐色对应键位F），安装前验证接口编码一致性。
