泰科TE 2-2287908-9 50Ω射频线到板连接器 汽车级 现货

TE 2-2287908-9 是一款用于信号传输的单针（1位）线对板射频连接器。采用50Ω阻抗设计，适用于高达6000MHz频率和800VAC电压环境。主体采用PA GF（玻纤增强尼龙）材料，淡棕色外观，前端安装方式，通过焊尾固定。触点关键区域（中心端子）采用镀金处理以保障高频连接稳定性，外部端子镀锡。连接器通过通孔焊接方式安装于PCB边缘，提供可靠的接合固定（插针直径0.51mm）。其工作温度范围为-40℃至+105℃，兼容SAE/USCAR-17标准，使用PCT电介质材料，尺寸紧凑（24.5mm长 × 10mm宽 × 8.4mm高）。

一、2-2287908-9中文手册

分类	详情

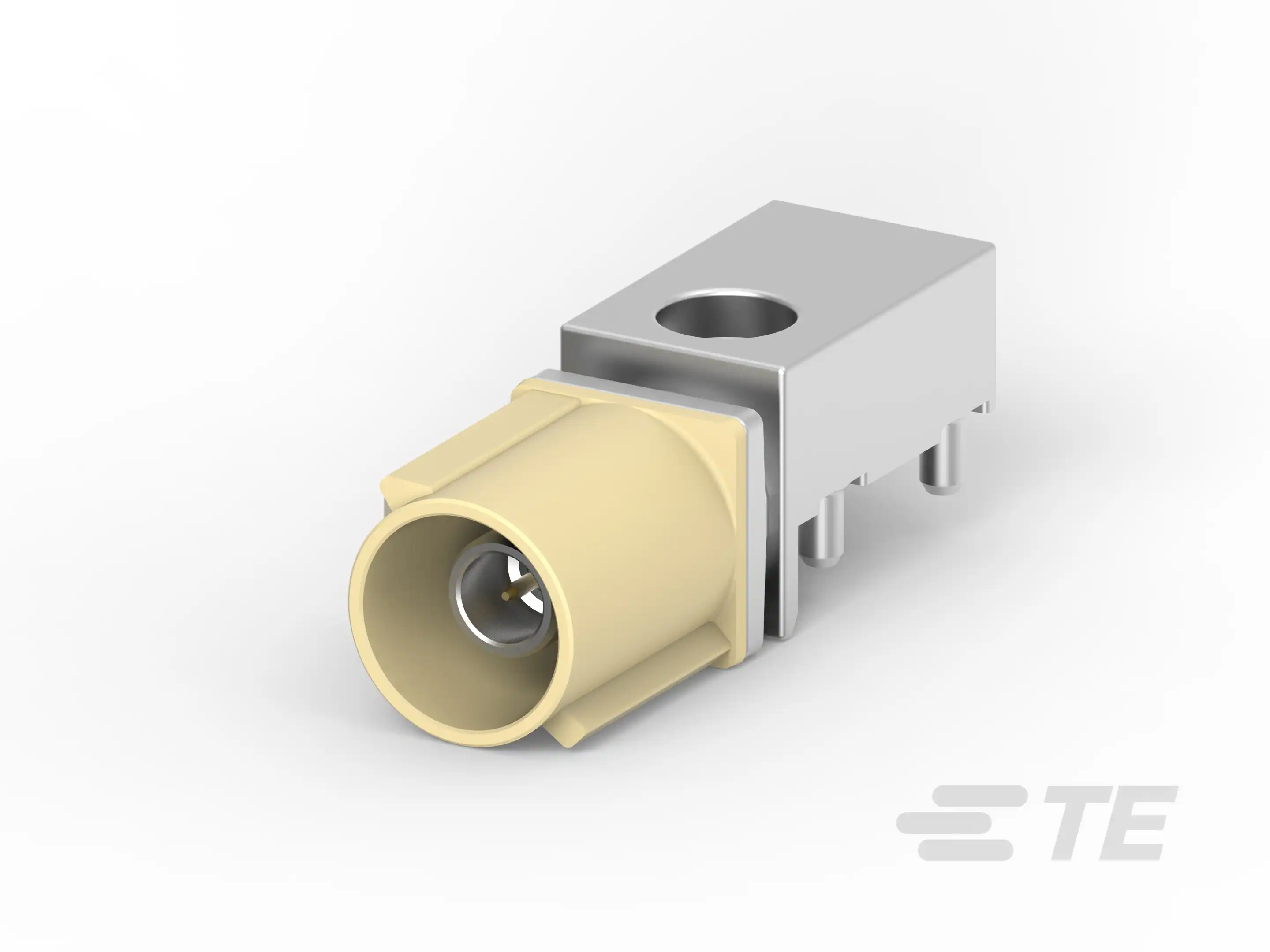

产品图
产品型号	2-2287908-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287908-9现货
原厂手册	2-2287908-9数据手册.PDF

二、2-2287908-9配套型号

三、2-2287908-9适用领域

泰科2-2287908-9连接器凭借其高频性能、精密结构及宽温域适应性，主要适用于以下领域：

1. 通信及射频设备：

50Ω阻抗与0–6000MHz工作频率范围保障高频信号完整性，适用于基站、路由器等通信设备的板级射频信号传输；通孔焊接与焊尾安装确保PCB端稳固连接，支持高密度布线环境。

2. 汽车电子控制单元：

符合SAE/USCAR-17标准，-40℃至105℃宽温域耐受发动机舱极端温度；淡棕色壳体便于系统识别，键控代码I防止误插，适用于ECU传感器信号传输等低压高精度场景。

3. 精密仪器与医疗设备：

PCT电介质材料与金镀层端子（最小插针直径0.51mm）确保微弱信号低损耗传输，支持医疗检测设备的板载连接需求；通孔焊接提供抗震稳定性，适应设备内部紧凑空间。

4. 工业控制与自动化：

PA GF主体材料耐高温与化学腐蚀，板边缘安装方式适配控制柜内狭小空间；1位单行设计优化抗干扰能力，保障PLC等设备信号控制链路的长期可靠性。

5. 测试与测量设备：

6GHz高频覆盖能力结合金镀层接触件，适用于示波器、分析仪等精密仪器的信号采集模块，锡镀焊尾增强PCB端耐久性，支持反复调试维护。

该连接器通过高频阻抗匹配、宽温域耐受及板级安装可靠性，在微型化电子系统中实现精准信号传输，淡棕色外壳为工业应用提供快速识别依据。

四、2-2287908-9常见问题与解决方案

1. 焊尾断裂或虚焊

问题：通孔焊接安装时，焊尾受机械应力易开裂，或焊接温度不当导致焊点虚焊。

方案：控制焊接温度曲线（推荐峰值260°C±5°C），避免PCB弯曲应力；使用应力分散支架加固焊点，定期进行焊点完整性检查。

2. 接触点氧化导致信号衰减

问题：金镀层插针（直径0.51mm）暴露在高湿环境或污染介质中，接触面氧化增加电阻。

方案：存储环境湿度保持≤60%RH；安装前用异丙醇清洁端子，必要时使用防氧化涂层保护金镀层（接触部电镀材料：Au）。

3. 高温环境下材料变形

问题：PA GF材质壳体持续暴露于>95°C工况（接近105°C上限）时可能软化变形。

方案：确保工作温度≤95°C；高温应用场景改用金属外壳兼容型号，或增加散热结构降低壳体温度。

4. 插针与插座未完全对准

问题：键控代码I未精确匹配公端，或边缘安装时PCB公差累积导致插接偏差。

方案：安装前校验公/母端键控代码一致性；使用导向夹具辅助定位，确保插针与插座中心轴偏差<0.1mm。
