泰科TE 3-2287908-1 高频线对板PCB连接器 现货

泰科3-2287908-1连接器是一款线对板连接器，专为印刷电路板信号传输设计，采用边缘安装固定方式。该单位置结构配置了0.51mm插针端子，阻抗50Ω，工作电压800VAC，覆盖0-6000MHz频段，确保高频信号稳定传输。主体材料为PA GF，端子接触部电镀金（Au）提升导电性，锡（Sn）电镀提高焊接可靠性。工作温度范围为-40℃至105℃，配合PCT电介质材料，可耐受苛刻环境。兼容SAE/USCAR-17标准，适用于工业设备信号系统，其紧凑尺寸（长24.5mm×宽10mm×高8.4mm）优化了空间受限应用。

一、3-2287908-1中文手册

分类	详情

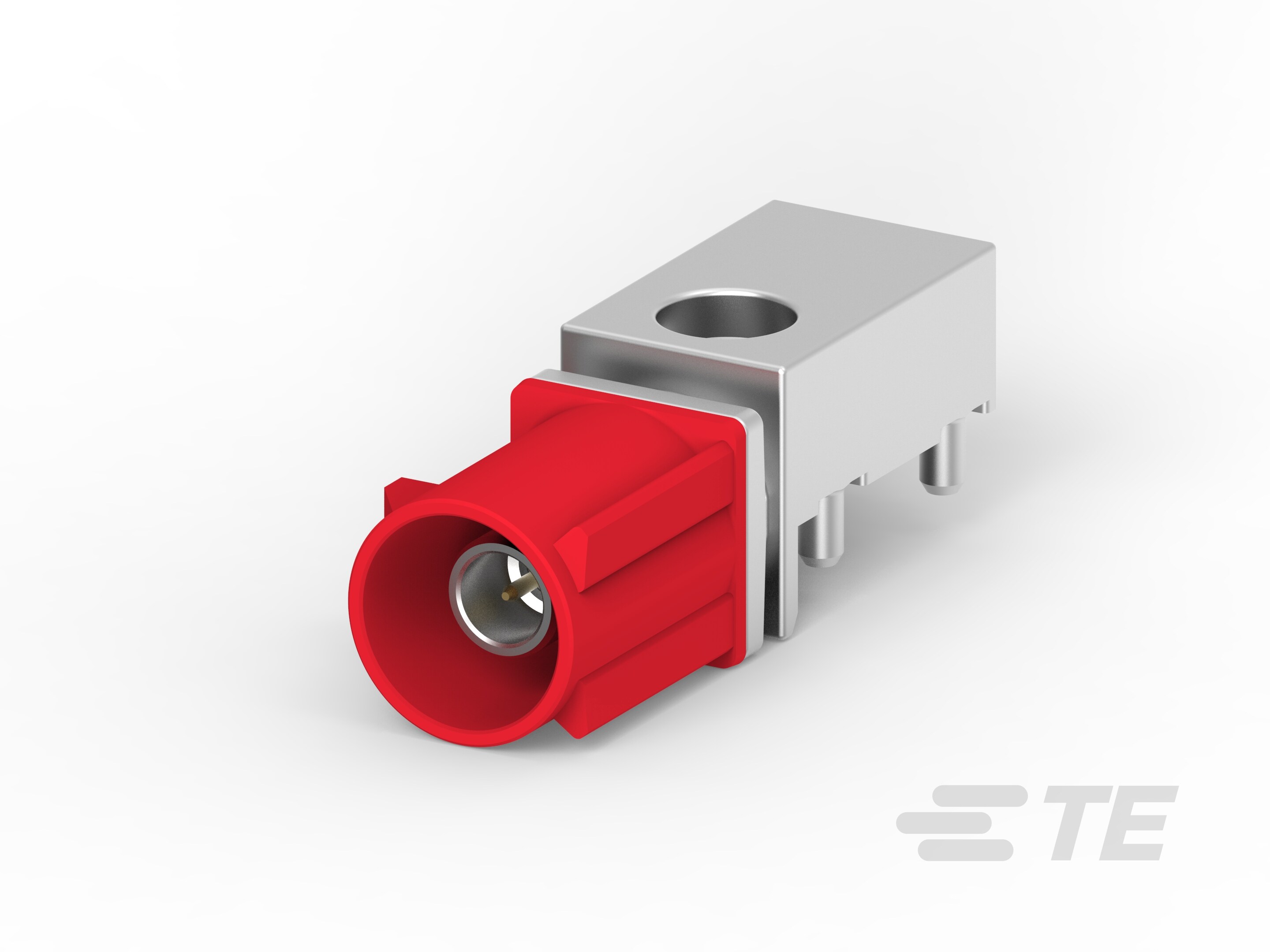

产品图
产品型号	3-2287908-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	L
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	胭脂红
连接器高度	8.4mm[.33in]
产品长度	24.5mm[.965in]
产品宽度	10mm[.394in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	3-2287908-1现货
原厂手册	3-2287908-1数据手册.PDF

二、3-2287908-1配套型号

三、3-2287908-1适用领域

泰科3-2287908-1连接器以紧凑构造、高频适应性和宽广工作温度范围为优势，广泛服务于以下应用场景：

1. 汽车电子系统：键控代码L确保精准对接并防止误插，兼容SAE/USCAR-17标准，适用于车载ECU、线束接口等模块，保障高压（800VAC）环境下信号传输的稳定性和行车安全。

2. 工业控制与设备：PA GF外壳材料耐受-40°C至105°C极端温度，结合通孔焊接PCB边缘安装方式，适合工厂自动化、机床控制等高振动场景，确保信号链路的耐久连接。

3. 高频通信设备：工作频率范围0-6000MHz，支持高速数据传输需求，适配路由器、基站等通信装置的内部信号布线，通孔焊接端接方式优化抗干扰性能。

4. 紧凑电子产品：小尺寸设计（24.5×10×8.4mm）及胭脂红外壳便于空间受限设备的内部布局，如家用电器或仪器仪表中单路信号的高效率连接。

该连接器通过键控对准机制和焊尾PCB固定附件，在高温、高振动或高频场景下提供长期可靠的一线信号连接能力。

四、3-2287908-1常见问题与解决方案

1. PCB 安装不稳

问题：由于采用边缘安装方式和焊尾固定设计，在振动或外力干扰下易出现连接器松动或脱落风险，影响连接可靠性。

方案：优化焊接工艺确保焊点牢固，添加应力消除附件如卡扣或绑带固定电缆路径，并在PCB布局中增加支撑结构分散机械应力。

2. 防尘防潮不足

问题：产品不具备密封特性（可密封性否），在高湿度（>80%RH）或多尘环境中易渗入污染物，导致电路短路或氧化失效。

方案：严格控制应用环境湿度在推荐范围（建议≤80%RH），必要时在PCB上覆盖防护罩或使用辅助密封涂层防止污染物侵入。

3. 端子接触不良

问题：插针端子（直径0.51mm）的金或锡镀层可能因压接不当或氧化形成高接触电阻，影响信号传输性能（阻抗50Ω）。

方案：按压接高度公差±0.5mm操作，采用专用清洁工具去除氧化层，并定期检测端子完整性；接触不良时需更换端子。

4. 外壳材料变形

问题：PA GF主体材料在高温环境（接近105°C上限）或酸碱腐蚀下易发生软化变形，破坏连接器结构稳定性。

方案：避免暴露于强酸/碱条件，在高温应用场景中选用金属外壳替代型号；定期检查外壳完整性并加强散热设计。

5. 键控对齐错误

问题：键控代码L设计若未与公端精确匹配（键控代码不一致），易引发插接错位，导致信号中断或连接不稳定。

方案：安装前严格核对键控代码和端子排列顺序，使用专用对准工具辅助定位，确保插针与插孔精准对接无偏差。
