泰科TE3-2287908-2线板连接器6GHz50Ω信号现货
泰科3-2287908-2连接器是一款专为印刷电路板设计的线对板连接器，适用于信号电路。它具有单行单针边缘安装结构，阻抗为50Ω，工作电压可达800VAC，最大额定电流1A。主体采用PA GF材料，端子插针直径为0.51mm，接触部镀金以优化高频性能；外部端子镀锡，PCB端接方法为通孔焊接。该连接器兼容SAE/USCAR-17汽车标准，工作温度范围为-40°C至105°C，频率覆盖0至6000MHz，无屏蔽设计。其粉橙色壳体尺寸为24.5mm×10mm×8.4mm，适用于工业及汽车应用场景。
一、3-2287908-2中文手册
| 分类 | 详情 |
|---|---|

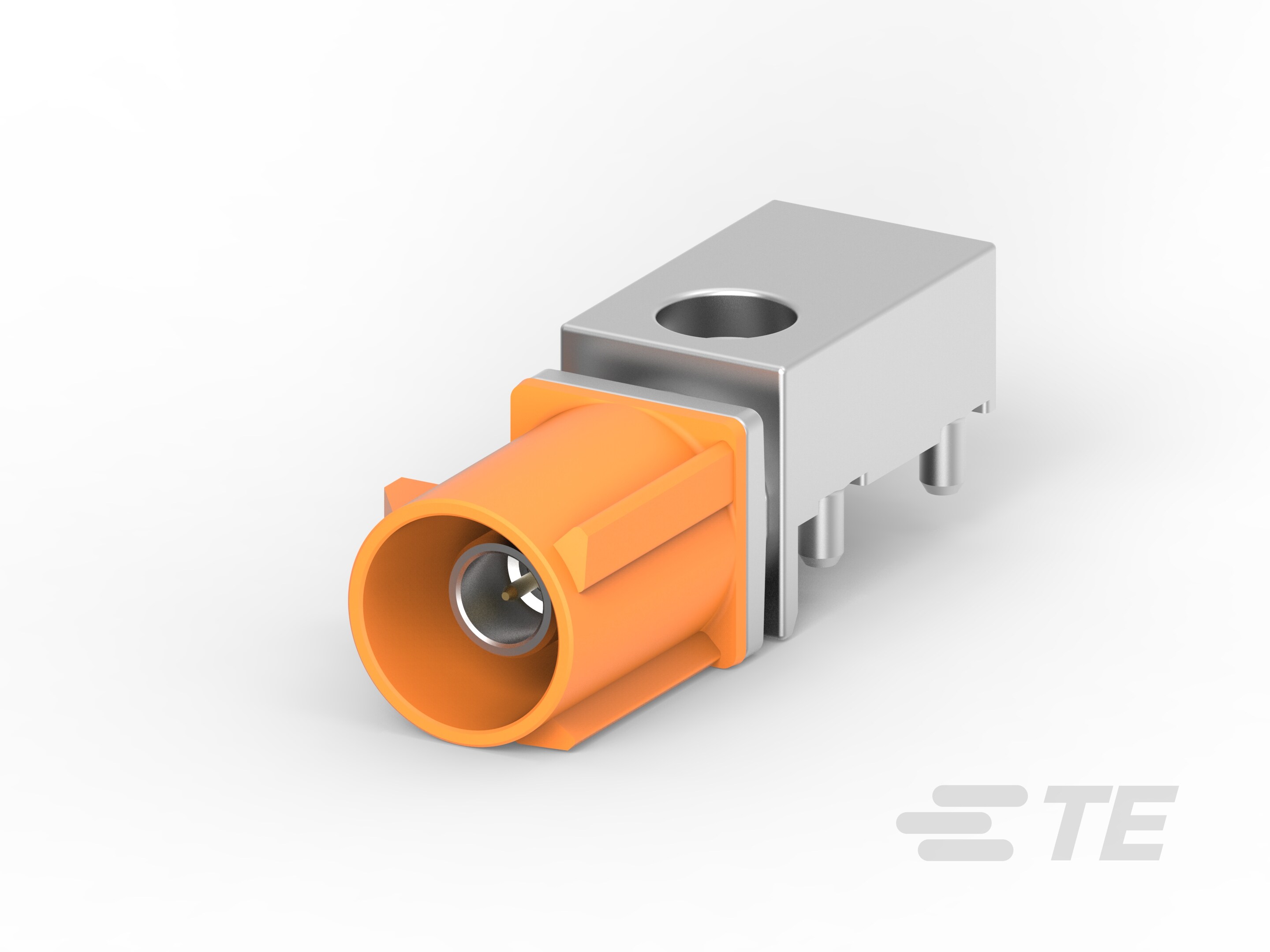

| 产品图 |  |
| 产品型号 | 3-2287908-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | M |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉橙色 |
| 连接器高度 | 8.4mm[.33in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 10mm[.394in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 3-2287908-2现货 |
| 原厂手册 | 3-2287908-2数据手册.PDF |
二、3-2287908-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-2 | 暂无 |
| 更多配套型号查询 | 3-2287908-2配套型号大全（暂无） |
三、3-2287908-2适用领域
泰科3-2287908-2连接器基于其高频性能、高稳定性及紧凑设计，主要适用于以下领域：
1. 工业自动化与设备控制：PA-GF材质壳体（耐温-40℃至105℃）及焊尾固定结构确保在振动环境中稳定工作，通孔焊接方式适配工业控制板卡与传感器间的单路信号传输，满足常规工业环境防护需求。
2. 汽车电子系统：50Ω阻抗匹配及金镀插针端子（1A电流）保障车载信号传输完整性，键控代码M防止误插，适用于ECU模块、传感器接口等高精度信号电路，兼容SAE/USCAR-17标准强化车规级可靠性。
3. 通信与高频数据传输：支持0-6000MHz工作频率，50Ω阻抗特性适配路由器、基站等射频信号板对线连接，通孔焊接端接确保高频信号稳定性，24.5mm紧凑长度优化空间布局。
4. 精密仪器与消费电子：1位单排设计简化低电流信号电路连接，金镀插针（直径0.51mm）减少接触电阻，粉橙色壳体便于设备内部线缆识别，105℃耐温覆盖电器内部温升场景。
该连接器通过高频阻抗控制、宽温域材料及金镀接触件，实现精密信号传输场景的高效互联，紧凑结构适配现代电子设备的空间约束需求。
四、3-2287908-2常见问题与解决方案
泰科3-2287908-2是一款线到板式连接器，专用于印刷电路板（PCB）安装的信号传输应用。该型号主体采用PA GF（尼龙增强玻璃纤维），适用于工作温度范围-40至105°C的低电流环境（最大1A）。基于其设计特性和常见应用场景，以下总结该连接器的关键问题及其对应解决方案。分析依据其PCB安装方式、非密封设计、端子结构及材料特性，确保方案的实用性和可操作性。
1. 安装松动或脱落
问题：采用焊尾固定和边缘安装，在频繁振动或机械应力下焊接点易松动，导致连接不稳定或脱落风险增加。
方案：加强焊接点可靠性，增加应力消除部件如卡扣或绑带；在PCB设计中预留支撑结构，分散外部应力，确保固定牢固。
2. 密封性不足
问题：非密封设计（IP防护未指定）使内部元件易受湿气或灰尘侵入，尤其在湿度超过80% RH的环境下增加电路短路风险。
方案：实施外部防护措施，例如加装硅胶密封圈或防护罩；控制操作环境湿度，定期清洁PCB安装面以避免污染物积累。
3. 端子接触不良
问题：插针端子（0.51mm直径）压接偏差超出公差（±0.2~0.5mm），或金电镀层氧化导致接触电阻升高，影响信号传输稳定性。
方案：严格遵循压接高度公差操作，使用专用清洁工具去除端子氧化层；在高频应用（工作频率0-6000MHz）中定期检查端子完整性，及时更换损坏端子。
4. 外壳变形或腐蚀
问题：尼龙增强玻璃纤维外壳在高温（接近105°C上限）或暴露于腐蚀性液体环境中易软化变形，降低结构强度和防护性能。
方案：避免在强酸/碱环境中使用；高温场合替换为金属外壳型号；定期进行外观检查，确保外壳无裂纹或腐蚀迹象。
5. 键控错位或对准偏差
问题：键控代码M未正确匹配公端连接器，或因PCB定位误差导致端子错位，引发连接失败或间歇性中断。
方案：安装前核对两端键控代码及端子排列顺序；使用专用对准工具辅助PCB定位，确保精准对接并锁定。
