TE 2287923-1 缆到板连接器 2位 50Ω 射频 屏蔽 现货

泰科2287923-1是一款单排2位缆对板射频连接器，专为高频信号传输设计。其采用边缘安装方式，通过通孔焊接固定于PCB，安装方向为平行于板边缘。该连接器阻抗为50Ω，支持0-6GHz工作频率及800VAC工作电压，具备屏蔽结构以满足信号完整性需求。 主体采用玻璃纤维增强聚酰胺（PA GF），壳体呈乌黑色。中心触点及端子接触部均采用镀金工艺（Au），外部端子镀锡（Sn），确保稳定电气性能和耐腐蚀性。接合插针直径为0.51mm，支持焊接式PCB端接，并自带接合固定与对准功能。工作温度范围为-40°C至105°C，符合UL 94V-1/V-2阻燃标准与SAE/USCAR-17行业规范。其紧凑尺寸（24.5×15.5×10.45mm）及前端面板安装特性适用于空间受限的电子设备。

一、2287923-1中文手册

分类	详情

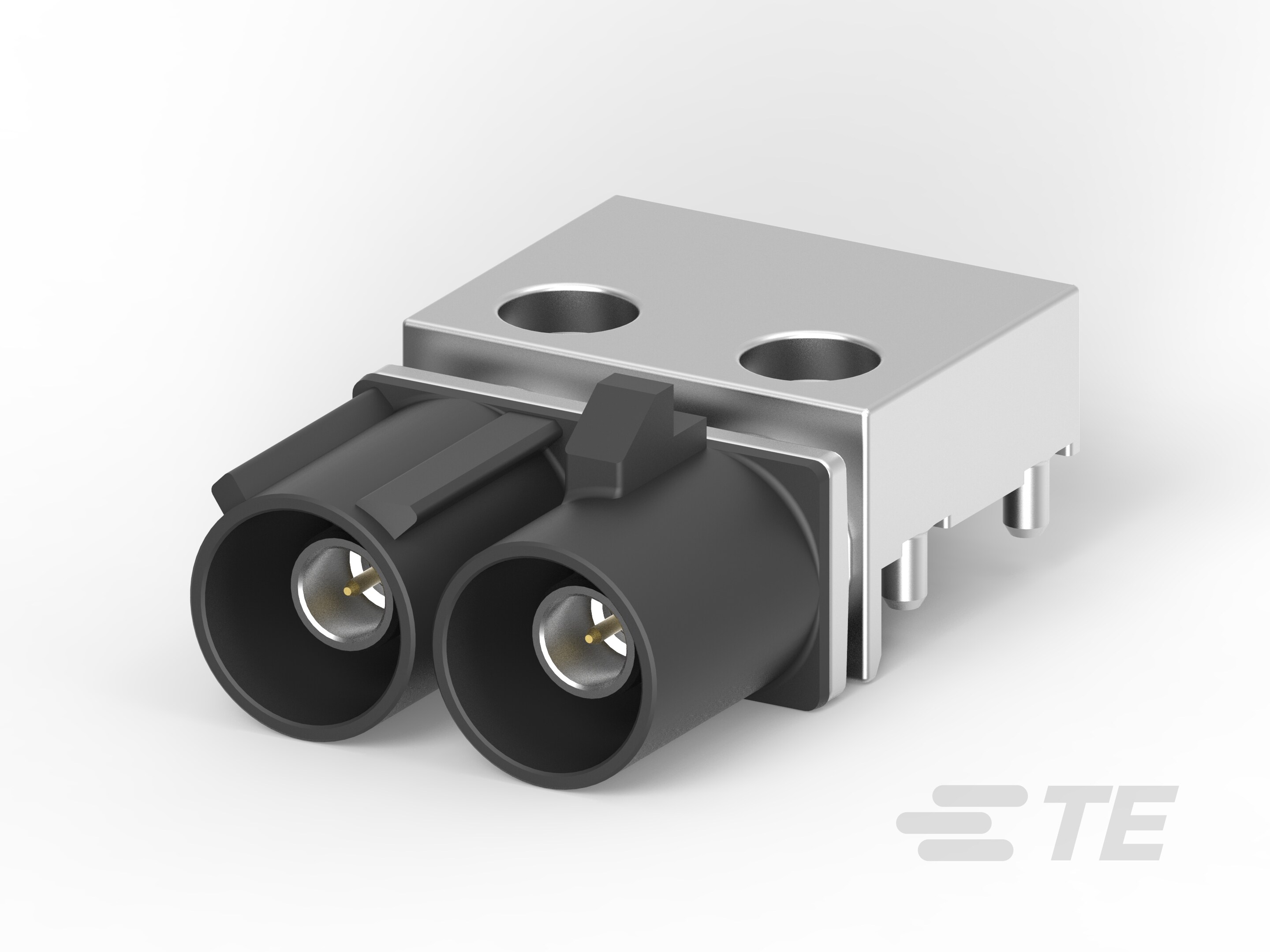

产品图
产品型号	2287923-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
中心线（间距）	8mm[.315in]
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	15.5mm[.61in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	是
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287923-1现货
原厂手册	2287923-1数据手册.PDF

二、2287923-1配套型号

三、2287923-1适用领域

1. 工业自动化控制设备

线缆到板（Cable-to-Board）连接方式适配PLC、电机驱动器等控制系统，-40℃至105℃宽温域承受能力满足高温车间环境需求。锡铅焊尾固定与PCB边缘安装设计增强机械稳定性，结合UL94V-1/V-2阻燃等级，有效保障振动工况下的电气安全。

2. 汽车电子模块

键控代码A机制防止车载控制单元（ECU）的误插风险，50Ω阻抗匹配与6GHz高频传输能力支持CAN总线等高速信号传输。镀金端子接触件（0.51mm插针直径）确保微电流信号可靠性，符合SAE/USCAR-17行业标准要求。

3. 通信基础设施

8mm中心间距布局优化射频信号抗干扰性能，PCT电介质材料维持0-6000MHz频段内的信号完整性。屏蔽结构抑制电磁噪声，适用于基站设备内部板间连接与数据交换模块。

4. 医疗电子仪器

乌黑色壳体材料（PA GF）具备化学腐蚀耐受性，通孔焊接端接方式提升内部线路连接的耐久度。可维修结构设计简化设备维护流程，1.2A额定电流满足低功耗监测设备供电需求。

5. 测试测量仪器

单行2位紧凑结构适配示波器、频谱分析仪等设备的PCB布局空间，800VAC工作电压覆盖高压测试场景。自由悬挂安装特性支持仪器内部灵活布线，应力消除附件保障长期插拔稳定性。

该连接器通过宽温域耐受性、高频信号完整性及标准化兼容设计，在关键行业电子系统中实现高精度信号传输与物理连接，其模块化构造进一步优化了设备维护效率与系统集成灵活性。

四、2287923-1常见问题与解决方案

1. 焊尾固定力不足

问题：边缘安装型焊尾结构在振动环境中易出现焊点疲劳，导致连接器位移或脱落。

方案：在PCB焊点处增加辅助支撑架，配合应力消除绑带固定线缆，分散机械应力。焊接时确保焊脚爬锡高度≥1.5mm。

2. 非密封结构渗液风险

问题：本体未配置密封件（IPXX无认证），在湿度>80%RH或粉尘环境中可能引发内部短路。

方案：接触区域喷涂三防漆（厚度0.1-0.3mm），安装后加装防尘罩。定期使用无水乙醇清洁端子区。

3. 微型插针氧化失效

问题：Φ0.51mm镀金插针在高温高湿下易氧化，1A额定电流下接触电阻升高导致信号衰减。

方案：每500次插拔后使用纤维刷清理端子，超5000次插拔需更换插针。压接工具定期校正公差（±0.05mm）。

4. 尼龙外壳热变形

问题：PA GF材质在持续>85℃工况下软化，引发端子错位（工作温度上限105℃为瞬态值）。

方案：实际温升控制在75℃以下，高温区改用金属外壳型号（如794273系列）。每季度检查壳体张合间隙≤0.2mm。

5. 键控码匹配偏差

问题：键控代码A的防呆槽与公端错位时，强行对接会损坏端子排列。

方案：对接前双确认键控三角标识朝向，使用带导向销的专用治具（如TE p/n：1-456789）。
