泰科TE 2291362-9 板对板连接器 金镀层4位信号屏蔽 现货

泰科2291362-9是一款采用水平安装方式的双排（2行×4位）PCB连接器，中心间距2mm，适用于板对板或线对板信号传输。其核心特征包括：通孔焊接端接工艺；配备直径0.6mm的金镀层插针，确保高可靠性信号接触；支持2.5A最大电流及-40°C至105°C宽温工作范围。该型号具备电磁屏蔽设计，水蓝色壳体配合Z型键控码可防止误插，适用于严苛工业环境下的信号电路连接需求。

一、2291362-9中文手册

分类	详情

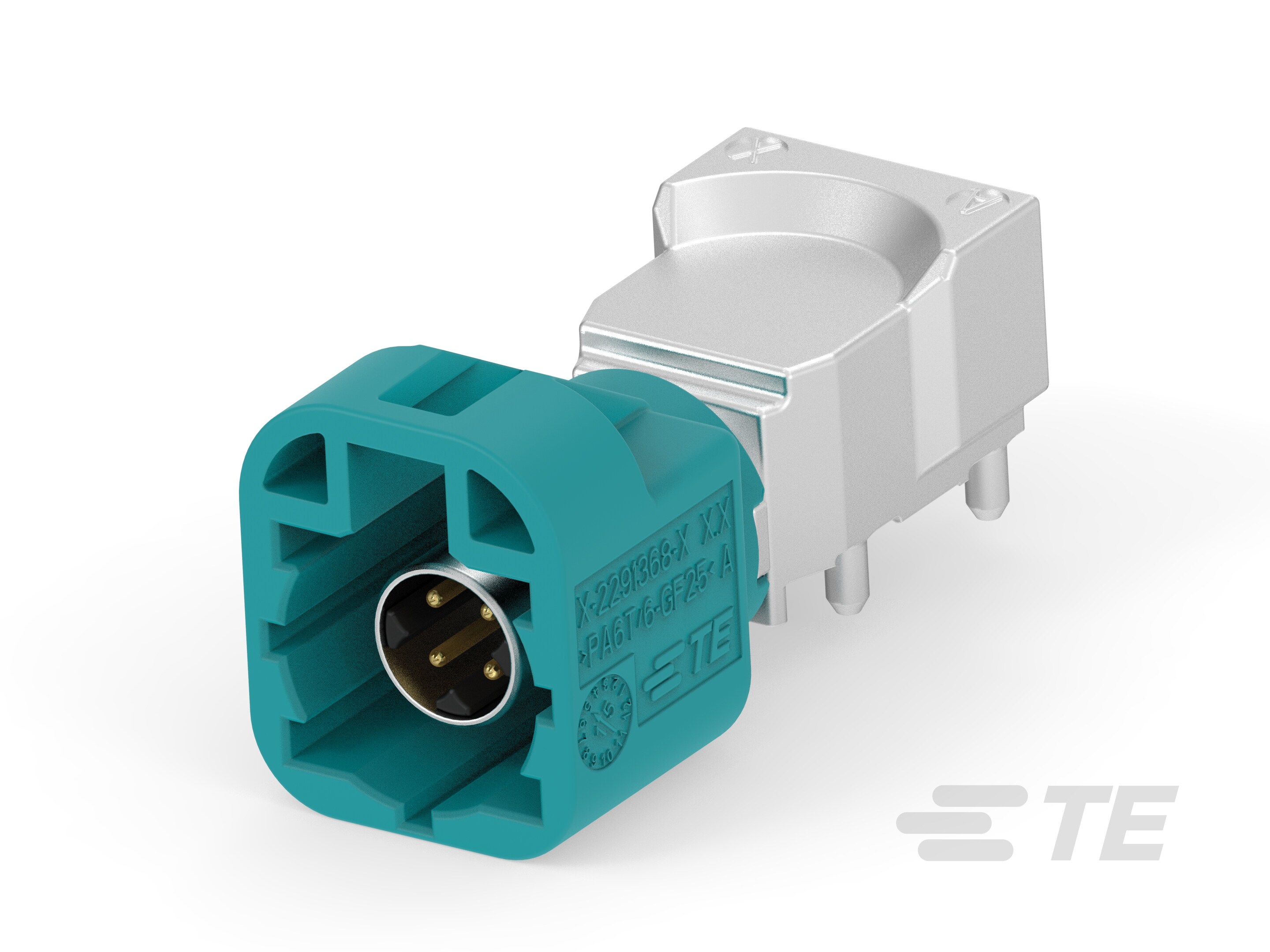

产品图
产品型号	2291362-9
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	Z
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	水蓝色
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	2291362-9现货
原厂手册	2291362-9数据手册.PDF

二、2291362-9配套型号

三、2291362-9适用领域

1. 工业控制与自动化设备

双行4位水平板装设计适配密集电路布局，2mm中心间距平衡空间利用率与电气隔离需求。通孔焊接提供可靠机械固定，配合-40℃至105℃宽温域耐受产线热冲击，屏蔽结构抑制电磁干扰，保障传感器与控制器信号稳定传输。

2. 汽车电子控制系统

键控代码Z实现精准防误插，金端子接触确保低电阻通路（≤2.5A），通过抗振动结构设计维持发动机舱、ECU模块中微电流信号的完整性，水蓝色壳体便于线束装配识别。

3. 能源基础设施监测

耐极端温度特性（-40~105℃）适应光伏逆变器、风电控制柜等户外机柜环境，通孔端接抗拉拽特性提升电缆固定可靠性，屏蔽层有效阻隔高功率设备电磁噪声。

4. 医疗电子仪器

金镀层端子抗氧化腐蚀，符合医疗设备长期通电可靠性要求；2mm间距双行布局优化PCB空间，水平安装方式适配监护仪、诊断设备内部紧凑型电路板互连。

5. 高速数据通信设备

屏蔽壳体结合接地端子设计，抑制路由器、交换设备高频信号串扰；2mm精确间距保持阻抗一致性，支持差分信号传输需求，通孔焊接确保高速插拔下的机械稳定性。

该连接器通过水平板装、键控防呆及宽温域屏蔽结构，在严苛工况下实现高可靠连接，水蓝色壳体增强工业场景中的组件辨识效率。

四、2291362-9常见问题与解决方案

1. 安装松动或脱落

问题：PCB水平安装方式缺乏永久固定点，在振动或机械外力作用下易产生位移或脱出现象。

方案：添加应力消除附件（例如卡扣、绑带）固定电缆，确保负载均匀分布；或增设支撑结构（如支架）分散应力，避免局部受力过大。

2. 密封性不足

问题：连接器未设计密封防护（可密封属性为否），在潮湿或污染环境中易导致污染物渗入内部，影响信号传输。

方案：定期清洁接触面和使用表面；采用外部密封圈（如硅胶材质）增强防水效果；控制环境湿度不超过80%RH。

3. 端子接触不良

问题：金（Au）电镀端子虽耐腐蚀，但压接高度公差不当（标准±0.2~0.5mm）或氧化残留可能引发接触电阻异常。

方案：严格按照公差规范进行压接操作；使用专业工具（如清洁针）去除氧化层；当性能下降时及时更换端子。

4. 外壳变形或腐蚀

问题：塑料材质外壳在高温（>85°C持续暴露）或腐蚀性液体（强酸/碱）环境下易发生软化、变形或表面侵蚀。

方案：限制工作温度于105°C范围内；高温应用中加强散热或选用金属外壳替代型号；定期检查外壳完整性。

5. 键控错位或对准偏差

问题：键控代码Z配置不匹配公端连接器，或在安装过程中未对准，造成连接不稳或端子损伤。

方案：连接前严格校验键控代码与端子排列顺序；采用对准夹具或定位工具辅助插入，确保零偏差对接。
