TE 2291362-5 2mm间距4位板/线对板屏蔽信号连接器 现货

泰科2291362-5是一款板对板或线到板印刷电路板连接器，采用水平安装方向，以通孔焊接方式固定在PCB上。其配置为2行、4位（共8个触点），中心线间距2mm，插针直径0.6mm；端子经金电镀处理，提升导电性和耐腐蚀性，支持最大电流2.5A。该连接器具备屏蔽设计，保障信号传输完整性，工作温度范围宽（-40°C至105°C），适用于信号电路应用。壳体为叶绿色，配备键控代码E以防止误配。

一、2291362-5中文手册

分类	详情

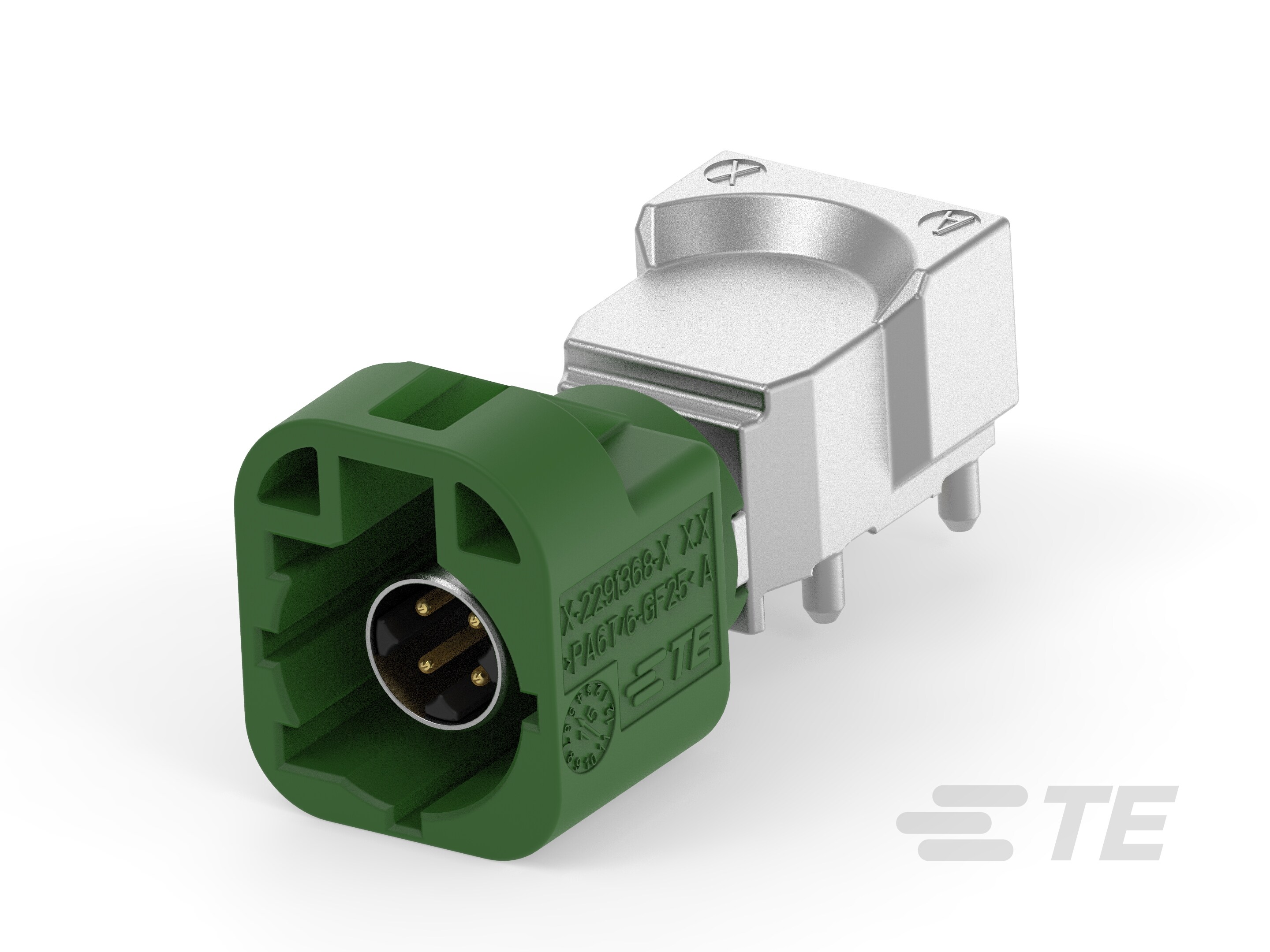

产品图
产品型号	2291362-5
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	E
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	叶绿色
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	2291362-5现货
原厂手册	2291362-5数据手册.PDF

二、2291362-5配套型号

三、2291362-5适用领域

1. 工业控制与自动化设备

支持双行布局（2×4位）、水平板安装结构及-40℃至105℃宽温域特性，适配工业机械的密集布线环境。通孔焊接确保振动环境下的结构稳固，2mm中心距与屏蔽设计保障传感器信号在变频器、PLC系统中的抗干扰传输。

2. 汽车电子控制单元

键控代码E机制有效防止端子错插，配合0.6mm接合插针直径实现精准对接，适用于ECU模块、车载控制板等关键系统的信号传输链，金镀层端子保障接触可靠性及2.5A电流负载能力。

3. 通信基站与数据传输设备

板对板/线到板连接系统适配路由器、交换机等设备的内部PCB互连。8位双行布局（4×2）优化空间利用率，屏蔽结构抑制高频电磁干扰，满足Cat5e/6等通信协议对信号完整性的严苛要求。

4. 能源电力控制系统

叶绿色外壳增强设备辨识度，105℃耐温上限适应变压器柜、逆变器等封闭空间的散热挑战。通孔端接方式确保大电流导通的机械稳定性，2.5A额定电流支持电源监测模块的稳定供电。

该型号通过金镀层接触点与工业级温度适应性，在机械振动、宽温变工况下维持低阻抗连接，水平安装结构进一步简化高密度机箱的线缆管理设计。

四、2291362-5常见问题与解决方案

1. PCB端接应力集中

问题：水平安装时焊接点受机械振动易断裂，尤其自由悬挂状态下外力传导至焊点。

方案：增设PCB支撑柱或卡槽结构，使用应力消除支架分散负载，确保电缆弯曲半径≥5倍线径。

2. 屏蔽效能衰减

问题：高频信号场景下金属屏蔽罩接触不良（如接地簧片变形），导致电磁干扰超标。

方案：定期检查屏蔽罩弹性接触点，采用阻抗≤30mΩ的镀金接地端子，使用网络分析仪验证10MHz-1GHz频段屏蔽效能＞60dB。

3. 端子微动磨损

问题：0.6mm直径镀金插针在振动环境中因微位移导致接触电阻上升（ΔR＞10mΩ）。

方案：限制插拔次数≤500次（额定值50%），振动环境优先选用双弹簧冠簧结构端子，接触压力维持50-150cN范围。

4. 高温环境塑性变形

问题：尼龙壳体持续暴露于＞95°C环境时，锁扣机构因材料热膨胀产生0.1-0.3mm形变。

方案：在＞90°C工况改用铜合金外壳（如TE 219系列），或强制风冷使壳体温度≤Tg-20°C（尼龙6/6的Tg为125°C）。

5. 键控强制对接损坏

问题：E型键控码未对准时＞10N插接力导致端子针脚歪斜。

方案：使用带偏振检测的自动化设备安装，公母端角度容差控制＜±0.5°，配合声光报警防错系统。
