泰科TE 2291362-4 4位屏蔽板对板连接器镀金端子信号现货

泰科电子2291362-4是一款专用于板对板和线到板应用的水平板安装连接器，提供2行4位布局，中心间距2mm，适合高密度PCB设计。端子接触采用镀金材料（Au），接合插针直径.6mm，确保可靠信号传输，最大电流支持2.5A。端接采用通孔焊接，壳体为酒红紫色，具备屏蔽功能，工作温度范围为-40°C至105°C，适应严苛环境需求。该连接器不可密封，适用于信号电路，广泛应用于汽车、通信及工业设备领域，提供稳定的电气连接解决方案。

一、2291362-4中文手册

分类	详情

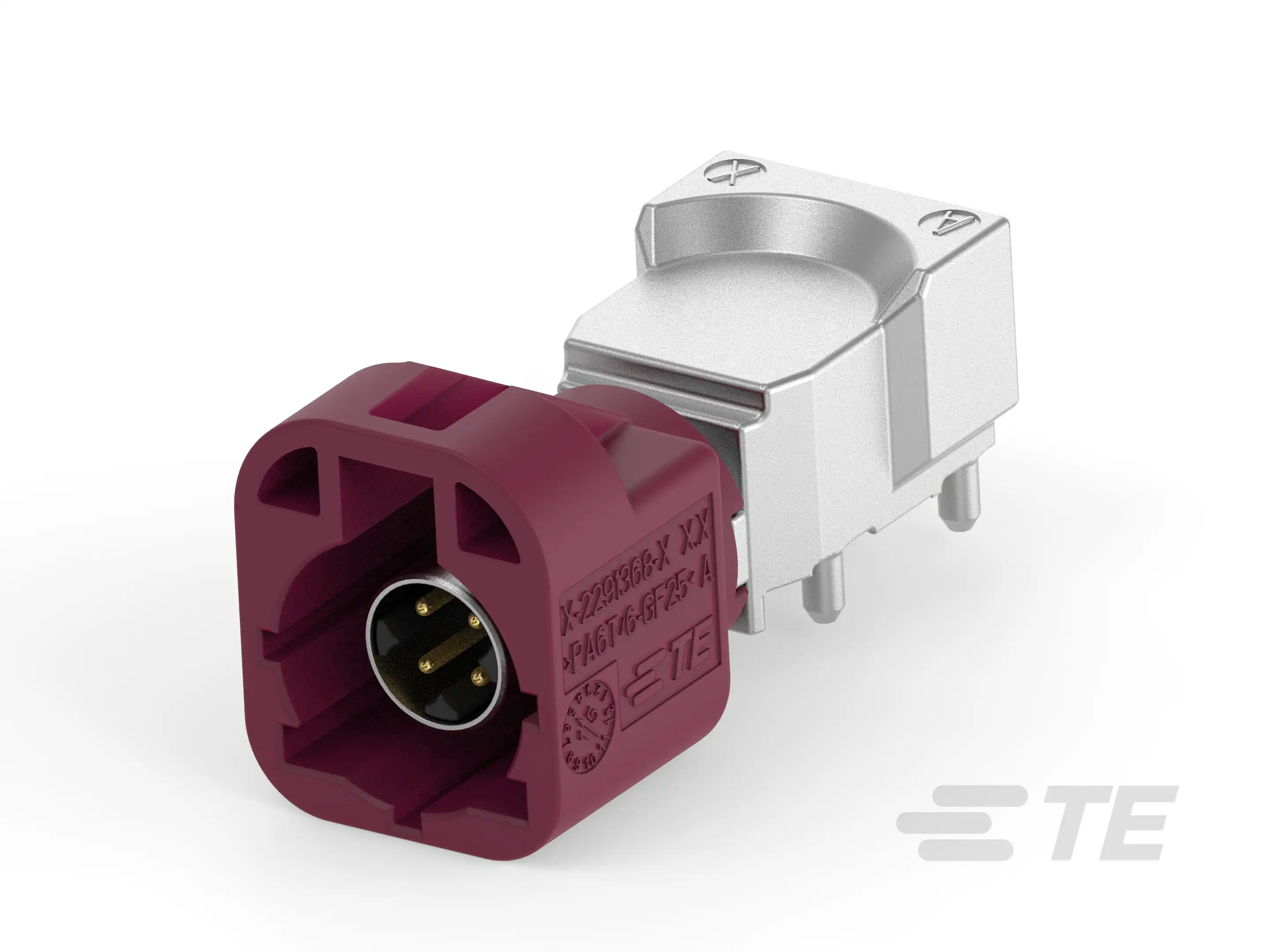

产品图
产品型号	2291362-4
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	D
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	酒红紫
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	2291362-4现货
原厂手册	2291362-4数据手册.PDF

二、2291362-4配套型号

三、2291362-4适用领域

泰科2291362-4连接器通过其精密设计与高可靠性配置，在以下专业领域实现关键连接功能：

1. 工业控制与自动化设备：

2mm间距双排布局（共4位）配合板安装水平方向设计，适配PLC控制器、传感器接口等密集布线场景。通孔焊接端接确保-40°C至105°C宽温域下的机械稳定性，抗振动特性保障产线设备长期运行可靠性。

2. 车载电子控制系统：

键控代码D设计有效防止车载ECU、线束接口的误插风险，金镀层端子（2.5A载流）保障信号传输完整性。酒红紫壳体结合屏蔽结构，可抵御引擎舱电磁干扰，满足车辆安全模块的高稳定性要求。

3. 通信及数据处理设备：

2mm中心距双行架构平衡空间效率与信号隔离需求，支持路由器、服务器板卡间高速信号传输。屏蔽层设计抑制高频干扰，1.2mm对接公差确保数据链路精准匹配，适用于5G基站等关键基础设施。

4. 医疗电子仪器：

105°C耐温性能适配消毒流程，通孔焊接端接提供抗拉拔强度。酒红紫外壳便于设备内部线缆识别，2mm间距布局满足监护仪、诊断设备等精密器械的紧凑空间布线规范。

5. 航空航天电子组件：

宽温域耐受性（-40°C至221°F）适应机载设备极端环境，金镀层接触件确保弱信号传输精度。屏蔽设计符合EMI防护标准，水平板装结构有效整合至航电系统背板连接架构。

该连接器凭借键控防误插、宽温域运行及电磁屏蔽三重保障，为关键基础设施提供模块化连接解决方案，酒红紫壳体显著提升复杂系统的运维辨识效率。

四、2291362-4常见问题与解决方案

1. 安装松动或位移

问题：板安装结构中缺乏额外固定点，在振动或机械应力环境下易发生连接器移位或脱落，影响系统连续运行。

方案：添加辅助应力消除组件（如卡扣或绑带），增强PCB支撑点，并确保安装时受力均匀分散。

2. 密封不足导致污染

问题：连接器不具备IP67等级密封性（可密封：否），在潮湿或粉尘环境下易因密封面未完全贴合而渗入污染物，导致信号传输失效。

方案：定期清洁界面残留物，辅助使用硅胶密封圈以提升防潮性，控制环境湿度（建议≤80%RH）。

3. 端子接触电阻异常

问题：0.6mm母端子因压接公差偏差或微小氧化层积累，在2.5A信号电流应用中易引起接触电阻变化，影响数据完整性。

方案：遵循压接高度公差标准（±0.2~0.5mm），使用专业清洁工具处理端子氧化层，必要时更换新端子。

4. 高温环境下外壳变形

问题：酒红紫尼龙外壳在工作温度>105°C的高温或热源邻近场景中易软化或微变形，加剧连接偏差风险。

方案：避免暴露于100°C以上环境，选择低温适用区域安装或优先考虑金属外壳替代型号。

5. 键控代码对位偏差

问题：键控代码D未与公端精密匹配时，导致2行端子排列错位，引发连接不稳定或脱落。

方案：安装前严格核查两端键控代码和端子序列，使用对准工具辅助定位，确保准确对接。
