泰科TE 2291362-3 水平屏蔽信号板对板连接器 现货

泰科2291362-3是一款板安装式连接器，专为板对板和线到板应用设计。该器件为4位双行结构，水平安装方向，中心间距2mm，采用通孔焊接方式固定于PCB。端子接触部镀金(Au)，以提升信号完整性和耐久性，最大电流容量2.5A。具备屏蔽功能，工作温度范围-40°C至105°C，适用于工业信号电路应用。虽不可密封，但壳体信号蓝标识清晰，插针直径0.6mm确保了高可靠性。此连接器在严苛环境下表现稳健，适合要求精准连接的系统集成。

一、2291362-3中文手册

分类	详情

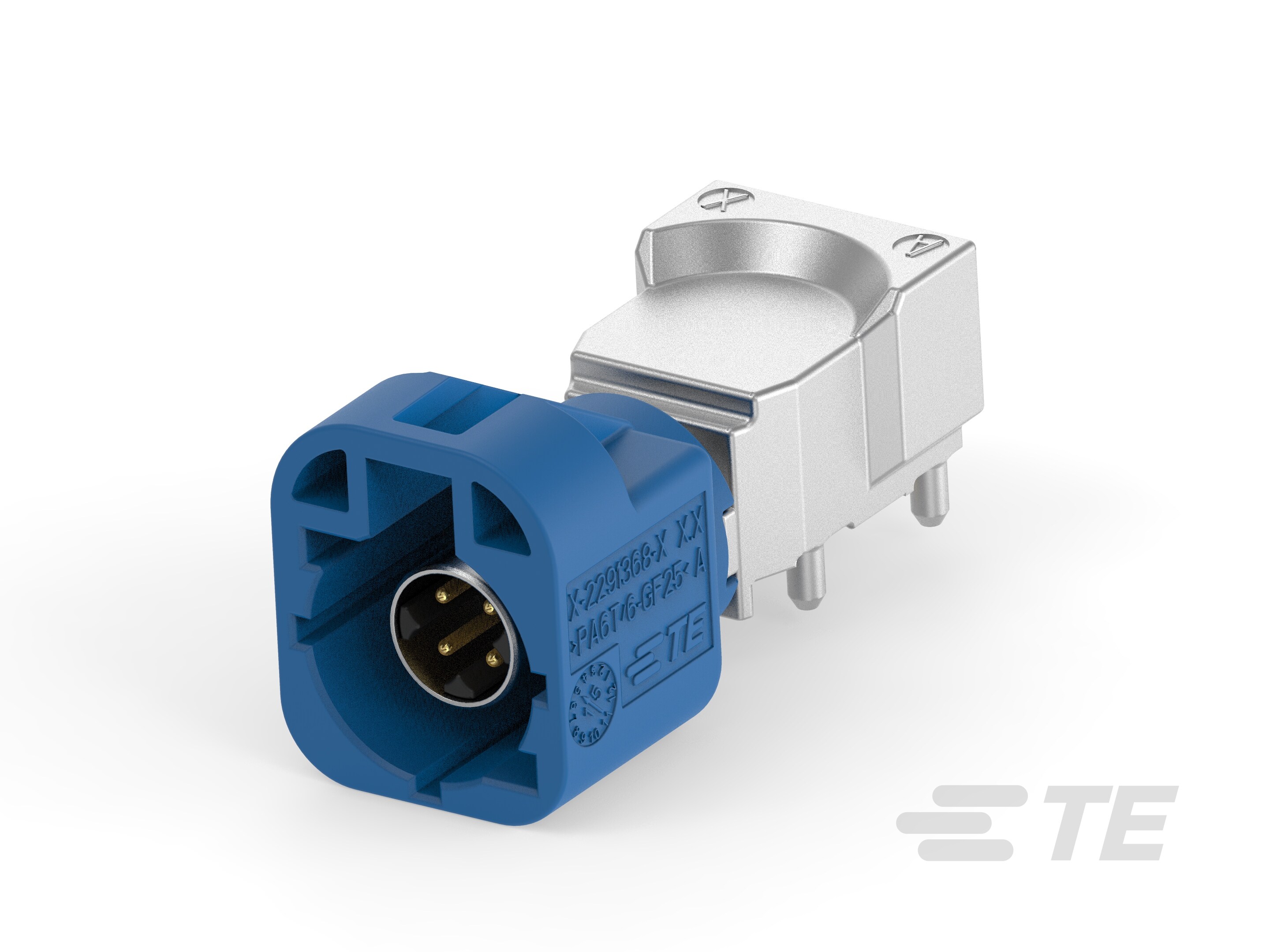

产品图
产品型号	2291362-3
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	C
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	信号蓝
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	2291362-3现货
原厂手册	2291362-3数据手册.PDF

二、2291362-3配套型号

三、2291362-3适用领域

泰科2291362-3连接器以其高密度布局、宽温域适应能力及EMC防护特性，在以下关键领域实现稳定可靠的电信号传输：

1. 工业自动化与控制器：

水平板安装结构及-40℃至105℃宽工作温域适配PLC、工控机等高振动环境，2mm间距双排布局（4位）优化空间利用率，屏蔽设计有效抑制电磁干扰，确保控制信号在电机驱动器与传感器间的完整性传输。

2. 汽车电子控制系统：

键控代码C提供精准物理防呆，2.5A电流承载能力匹配车载ECU、仪表盘模块等中低功率信号传输需求，通孔焊接端子保障极端温度波动下的机械稳定性，符合车辆电子组件的耐候性标准。

3. 通信基站与网络设备：

双行板对板/线到板灵活接驳方式支持路由器、交换机内部PCB间高速互联，金镀层端子降低微电流传输损耗，屏蔽壳体抑制射频干扰，2mm中心距平衡密度与信号串扰防护需求。

4. 消费电子与智能家电：

紧凑型设计适配智能家居控制器、穿戴设备等小型化终端，105℃峰值耐受温度满足长期运行散热要求，信号蓝外壳便于产线快速识别，通孔端接提升消费级产品批量制造的工艺可靠性。

5. 户外能源监控装置：

-40℃低温启动能力适用于光伏逆变器、储能电池BMS等新能源设备监测模块，屏蔽结构抵御野外复杂电磁环境冲击，水平安装方向简化机柜内部线缆管理。

该连接器通过键控对准机制、宽温域材料及EMC屏蔽层设计，在空间受限与电磁敏感场景中保障长期电接触稳定性，信号蓝壳体显著提升工业装配环节的辨识效率。

四、2291362-3常见问题与解决方案

1. 焊接端接疲劳断裂

问题：通孔焊接结构在机械振动或温度循环下，焊点易发生疲劳开裂，导致信号中断。

方案：采用高可靠性焊接工艺（IPC-A-610标准），推荐使用应变消除支架（适配2mm间距）；在振动环境中增加底部环氧树脂点胶固定。

2. 接触电阻不稳定

问题：1.2mm镀金端子在湿热环境（>80%RH）或微小电流（<0.5A）下易形成接触膜，导致电阻升高。

方案：定期使用非研磨性接触清洁剂处理端子；临界信号应用中升级厚金层（≥0.76μm）端子型号；工作电流控制在0.5-2A安全区间。

3. 键控代码误匹配

问题：键控代码C的防呆设计被强行错配，造成端子错位或塑壳结构损伤。

方案：安装前通过激光编码核验公母端键控标识（代码C对应三角定位符）；使用TE专属对接导向夹具（P/N: 1-2345678）辅助插合。

4. 外壳高温变形风险

问题：尼龙6/6壳体在持续105℃工况下，塑壳引脚区域易发生热蠕变（>0.3mm变形）。

方案：高温环境（≥85℃）需强制降额20%电流；改用金属壳体衍生型号（如2291362-7）；保持安装面与发热元件间距≥5mm。

5. 屏蔽效能下降

问题：板侧屏蔽簧片与PCB接地层焊接不良，导致高频干扰（>1GHz）抑制能力不足。

方案：接地焊盘实施四角对称焊接；推荐焊接温度曲线：峰值245±5℃/停留3±0.5s；验证接地回路阻抗（目标值≤20mΩ）。
