TE 2291362-2 PCB连接器 4位通孔焊接 现货

泰科2291362-2是一款板级安装的双行信号连接器，采用水平安装方向，含4位端子，中心间距为2mm。其壳体为白色，通过通孔焊接方式固定于PCB，具备屏蔽功能以适应高速信号传输环境。端子接合插针直径为0.6mm，接触部采用金镀层提升导电性与耐腐蚀性，支持-40℃至105℃宽温工作范围（峰值105℃），额定电流2.5A。该连接器适用于板对板或线对板互连，未设计密封结构，关键电气特性符合精密信号传输需求。

一、2291362-2中文手册

分类	详情

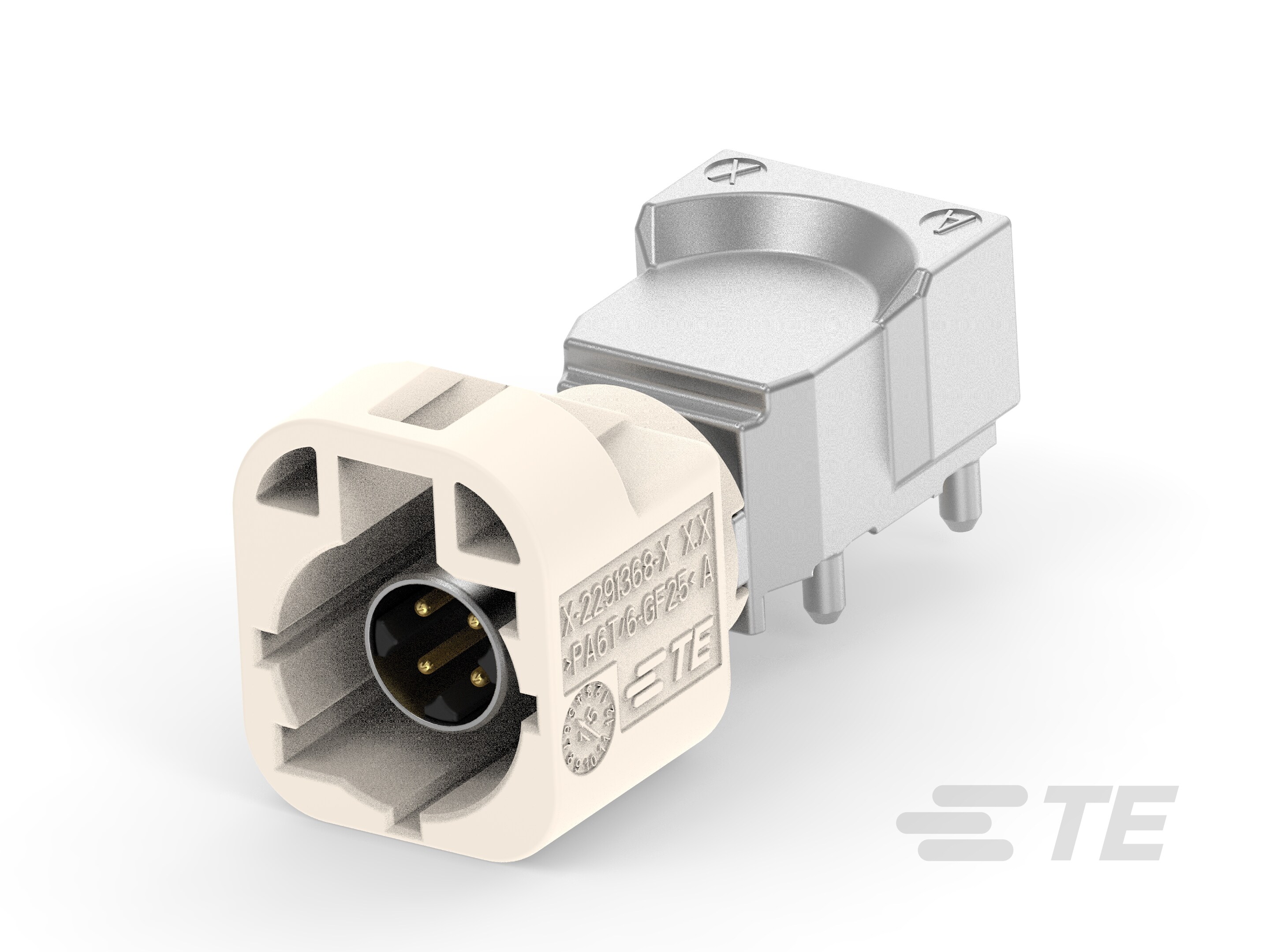

产品图
产品型号	2291362-2
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	B
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	白色
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	2291362-2现货
原厂手册	2291362-2数据手册.PDF

二、2291362-2配套型号

三、2291362-2适用领域

泰科2291362-2连接器以其紧凑设计、可靠电气性能及屏蔽特性，在信号传输领域的关键场景中发挥重要作用，具体适用领域如下：

1. 工业控制与自动化设备：水平板接结构（2排×4位）适配控制柜内PCB的空间限制，通孔焊接确保振动环境下的机械稳固性。屏蔽设计有效抑制电磁干扰，配合-40–105°C宽温域，保障PLC模块、传感器接口等场景的信号完整性。

2. 汽车电子控制系统：金镀层端子（接触电阻<20mΩ）与键控代码B设计，实现车载ECU板间连接的防误插与低损耗传输，2.5A电流承载能力满足车身控制模块的供电需求。

3. 通信及数据硬件：2mm中心间距平衡连接密度与信号隔离度，屏蔽壳体减少高速数据传输中的串扰，适用于路由器、基站设备等高频信号板对板互连场景。

4. 医疗设备内部布线：白色壳体便于设备内部辨识，通孔焊接端接提供永久性连接可靠性，符合医疗设备对长期稳定性的要求，适配监护仪、影像设备等内部电路板互连。

5. 精密仪器与测试设备：0.6mm插针对接直径确保微小信号的精准传输，金镀层接触点耐氧化特性延长维护周期，适用于示波器探头接口、数据采集卡等精密测量仪器。

该连接器通过水平板接、宽温域支持及电磁屏蔽特性，为严苛环境中的电子设备提供高可靠性信号传输方案，白色外壳增强工业场景的视觉识别效率。
