泰科TE2290247-5线对板连接器水平4位公端子面板安装现货

泰科2290247-5是一款线到板连接器，专为印刷电路板水平安装设计。该器件采用聚苯硫醚材料壳体（蓝色），4位两行结构，中心线间距2mm，端子为公端类型并电镀锡层，支持-40°C至85°C宽温工作环境。其表面贴装端接方式兼容回流焊和波峰焊接工艺，配有接合固定机制但无PCB安装固定功能。产品尺寸为9.8mm长、14.26mm宽、13.5mm高，额定电流2.5A，适用于工业自动化、控制设备等需要稳定紧凑连接的场景。

一、2290247-5中文手册

分类	详情

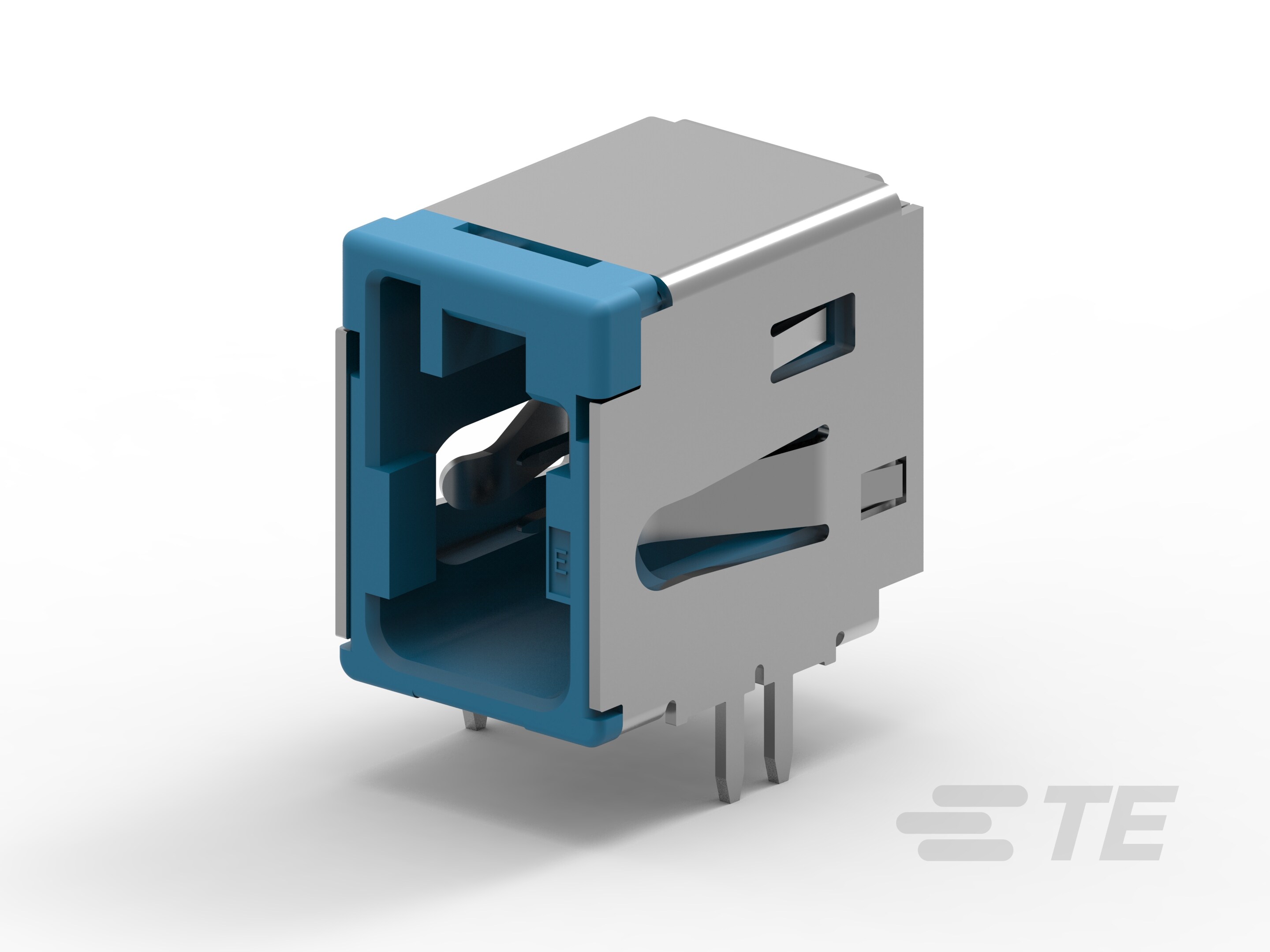

产品图
产品型号	2290247-5
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
主体材料	聚苯硫醚
PCB 保持特性电镀材料	锡
连接器和键控代码	E
端子类型	公端
中心接触件	不带
端子接触部电镀材料	锡 (Sn)
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.016in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	表面贴装
接合固定	带有
PCB 安装固定	不带
连接器安装类型	面板安装
壳体颜色	蓝色
中心线（间距）	2mm[.078in]
连接器高度	13.5mm[.53in]
产品长度	9.8mm[.385in]
产品宽度	14.26mm[.561in]
工作温度（最大值）	85°C[185°F]
工组温度范围	-40 – 85°C[-40 – 185°F]
焊接工艺	支持回流焊 | 支持波峰焊接
屏蔽	否
封装方法	胶带
封装数量	150
采购入口	2290247-5现货
原厂手册	2290247-5数据手册.PDF

二、2290247-5配套型号

配套型号	产品图
2293641-5
更多配套型号查询	2290247-5配套型号大全

三、2290247-5适用领域

泰科2290247-5连接器凭借其紧凑设计、高温度耐受性及稳定电气性能，广泛应用于以下领域：

1. 工业自动化与机械控制：聚苯硫醚外壳（耐温-40℃至85℃）提供化学腐蚀防护，水平PCB安装方向适配自动化产线布局，表面贴装工艺简化高振动环境中的设备控制链路组装。

2. 汽车电子系统：键控代码E与公端端子结构（.5mm对接宽度）确保精准对接，防止误插，适用于ECU模块、传感器接口等低电流信号传输，保障行车系统可靠性。

3. 消费电子及家用电器：2mm中心线间距与4位双行布局平衡空间效率，2.5A额定电流支持路由器、家电控制板等内部线到板连接，锡电镀端子增强信号完整性。

4. 通信及数据传输设备：线到板连接方式灵活适配基站、交换机内部布线，回流焊与波峰焊接兼容性提升生产一致性，13.5mm高度节省设备内部空间。

5. 测试与测量仪器：工作温度范围宽泛（-40℃至85℃）适应实验室环境变化，蓝色外壳提供快速视觉识别，应力消除设计确保频繁插拔下的长期稳定性。

该连接器通过键控对准、宽温耐受及表面贴装优化，在紧凑电子系统中实现高效可靠连接，蓝色外壳进一步强化工业环境中的设备辨识。

四、2290247-5常见问题与解决方案

1. PCB安装稳定性不足

问题：水平表面贴装设计缺乏辅助固定结构（PCB安装固定：不带），在振动环境中易导致焊点开裂。

方案：增加PCB辅助支撑点（如支架或胶粘固定），确保应力分散；波峰焊时控制预热温度≤100℃以防止材料变形。

2. 端子接触电阻异常

问题：锡(Sn)镀层公端端子（端子类型：公端）在潮湿环境中氧化，或2.5A满载电流下温升加剧氧化进程。

方案：定期使用专用接触点清洁剂维护端子；设计预留20%电流余量（建议负载≤2A），波峰焊后执行导通阻抗测试（标准值≤10mΩ）。

3. 高温工况变形风险

问题：聚苯硫醚(PPS)壳体在持续85℃上限温度（工作温度最大值：85°C）环境下长期工作可能软化变形。

方案：高温应用场景（＞70℃）强制增加散热风道；若环境温度＞85℃需更换金属外壳型号（原型号不适用）。

4. 键控错位导致物理损伤

问题：键控代码E未与匹配公端对准（连接器和键控代码：E），强行插拔造成端子弯折或壳体破裂。

方案：使用专用定位夹具辅助插合；插接前双确认公端厚度0.4mm/宽度0.5mm（对接公端尺寸）与插座匹配度。

5. 焊点机械应力失效

问题：13.5mm悬空高度（连接器高度：13.5mm）在电缆受力时产生杠杆效应，导致表面贴焊点(SMT)断裂。

方案：线缆出口30mm内增设应力箍；采用应变消除型线材（弯曲寿命＞5000次）降低PCB端应力。
