泰科TE 2290247-4 线到板连接器 公端4位2mm间距 现货
泰科2290247-4是一款适用于工业场景的线对板连接器，采用水平面板安装方式。其核心特性包括：2行4位布局，中心间距2mm，公端端子结构搭配通孔焊接端接，确保印刷电路板（PCB）的稳固连接。壳体为褐色，支持-40°C至85°C宽温工作范围，满足严苛环境下的稳定性需求，最大电流负载能力为2.5A。 该型号设计紧凑（对接端宽度0.5mm/厚度0.4mm），适用于空间受限的自动化设备、仪器仪表等场景，凭借泰科品牌在连接器领域的可靠性技术，可有效抗震动、耐温变，保障长期信号传输的稳定性。
一、2290247-4中文手册
| 分类 | 详情 |
|---|---|

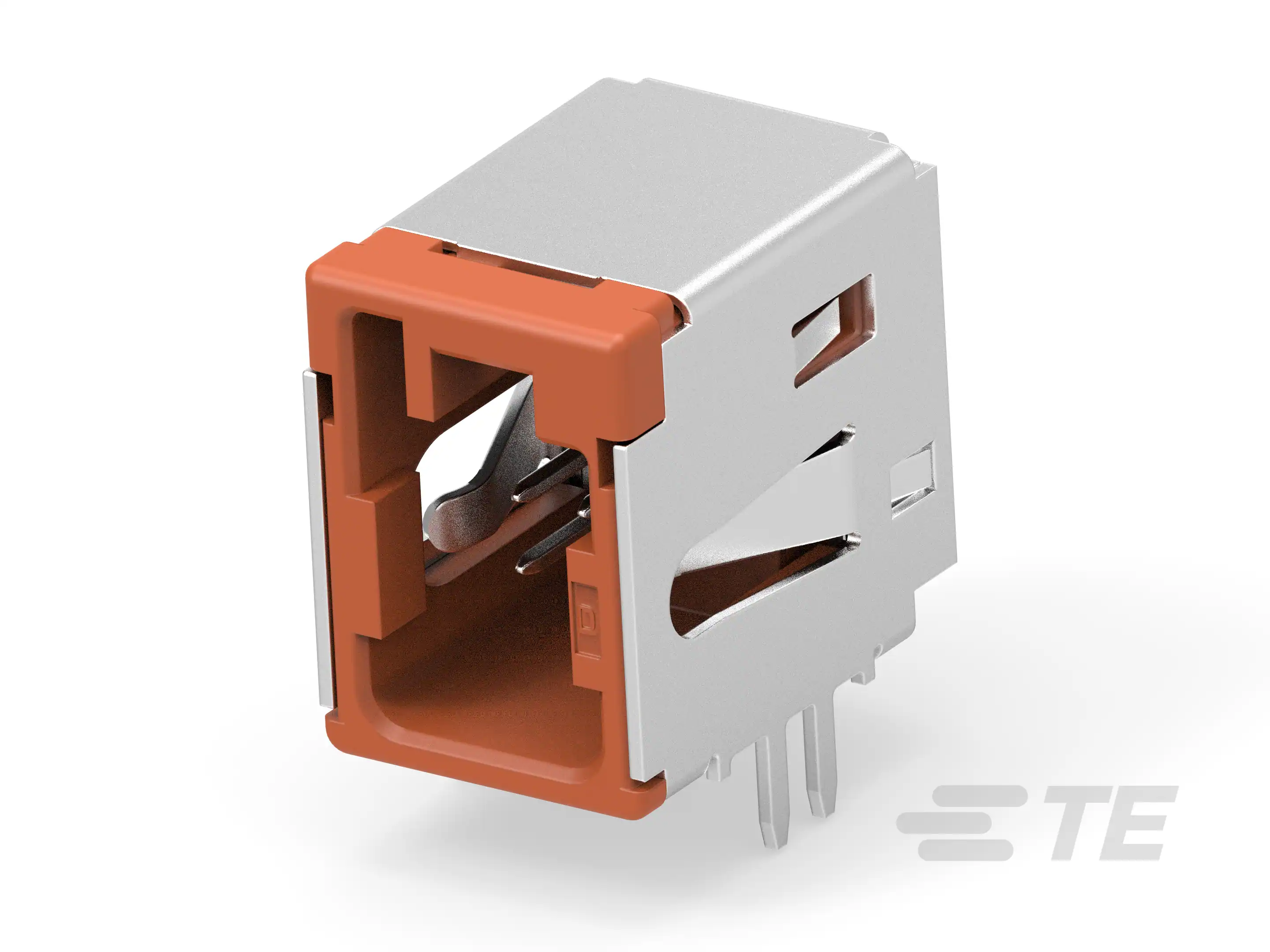

| 产品图 |  |
| 产品型号 | 2290247-4 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 连接器和键控代码 | D |
| 端子类型 | 公端 |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| 连接器安装类型 | 面板安装 |
| 壳体颜色 | 褐色 |
| 中心线（间距） | 2mm[.078in] |
| 工作温度（最大值） | 85°C[185°F] |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 屏蔽 | 否 |
| 封装方法 | 胶带 |
| 封装数量 | 150 |
| 采购入口 | 2290247-4现货 |
| 原厂手册 | 2290247-4数据手册.PDF |
二、2290247-4配套型号
| 配套型号 | 产品图 |
|---|---|

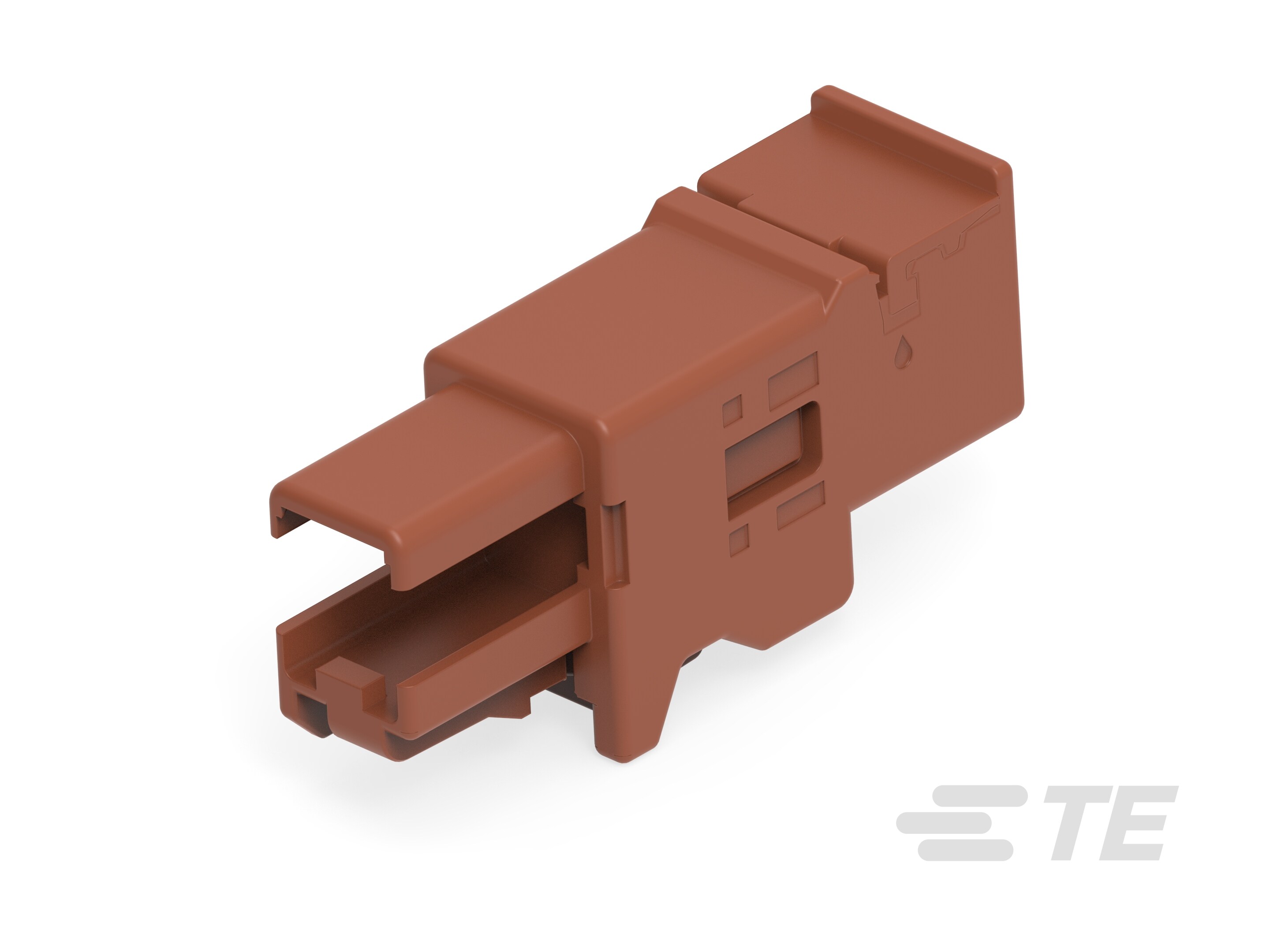

| 2293641-4 |  |
| 更多配套型号查询 | 2290247-4配套型号大全 |
三、2290247-4适用领域
泰科2290247-4连接器凭借其稳健的PCB连接设计、可靠的电气性能及宽温度适应性，广泛应用于以下专业领域：
1. 工业自动化与控制系统：线到板系统配合水平PCB安装方向，简化控制面板集成（如PLC、传感器接口），通孔焊接确保振动环境下的稳定连接；工作温度范围-40°C至85°C适应温控机房与工业设备内部工况。
2. 消费电子产品：适用于笔记本电脑、智能家电的PCB内部布线，2.5A额定电流满足低功耗组件需求，2位×4行紧凑布局（中心距2mm）优化空间利用，褐色壳体低调适配电子设备美学设计。
3. 通信与网络设备：在路由器、交换机内部实现信号传输，键控代码D防止端子误插，无屏蔽结构平衡成本与抗干扰性，支持数据链路的高效对接（对接宽度0.5mm、厚度0.4mm）。
4. 仪表与测试仪器：面板安装类型适配实验室设备控制板，工作温度极值达85°C保障长期运行稳定性，通孔端接方法增强机械强度，适用于低尘环境的监测系统连接。
5. 汽车电子内部模块：如车载娱乐系统或导航单元的PCB互连，键控对准机制提升组装准确性，-40°C低温耐受保障寒冷环境下的信号可靠性，但需配合密封防护用于高要求场景。
该连接器通过键控配置、宽温域支持及水平安装优化，确保在密集电子系统中实现长期耐用连接，褐色外壳强化工业应用中的视觉协调性。
四、2290247-4常见问题与解决方案
1. 安装稳定性不足
问题：水平PCB面板安装设计在机械振动场景下易产生位移，自由悬挂线缆导致应力集中于焊接点。
方案：增设PCB辅助固定支架或卡扣式绑带，分散线缆应力；定期检查焊点完整性，避免振动环境下引脚断裂。
2. 端子接触阻抗异常
问题：公端端子通孔焊接后易因氧化或2.5A过载电流导致接触面劣化，引发温升超标（>85℃极限）。
方案：严格按±0.2mm压接公差操作，使用惰性气体保护焊接；推荐在1.8A内降额使用，并每季度检测端子电阻值。
3. 键控对位偏差
问题：D型键控代码安装错位或端子排列公差累积（中心距2mm）导致接触点偏移。
方案：采用带导向销的对准工具预定位，安装后使用显微镜验证2/4/6/8号端子（2×4排列）的共面度≤0.1mm。
4. 环境适应性失效
问题：褐色尼龙6/6壳体在湿度>80%RH或-40℃~85℃极限温度循环下产生蠕变变形，影响端接可靠性。
方案：安装环境增设温湿度监控（建议维持20-60℃/30-70%RH），每1000次插拔后检查壳体尺寸稳定性。
5. 焊点机械疲劳
问题：通孔焊接端子受线缆侧向拉力时，PCB焊盘易产生微裂纹。
方案：线缆出口15cm内增加应力缓冲套管；采用0.3mm以上PCB铜厚基板，焊接后涂覆三防漆增强抗弯强度。
