泰科TE 2290247-3 线到板连接器 4位公端子水平安装 现货
泰科2290247-3是一款线到板PCB连接器，专为印刷电路板设计。该器件采用水平安装方向，含2行4位公端端子，中心间距2mm。端子结构宽度0.5mm、厚度0.4mm，最大额定电流2.5A，通过通孔焊接实现PCB端接。其工作温度范围为-40°C至85°C，灰色壳体支持面板安装，不具备密封或屏蔽功能，适用于标准电子设备的稳定连接需求。
一、2290247-3中文手册
| 分类 | 详情 |
|---|---|

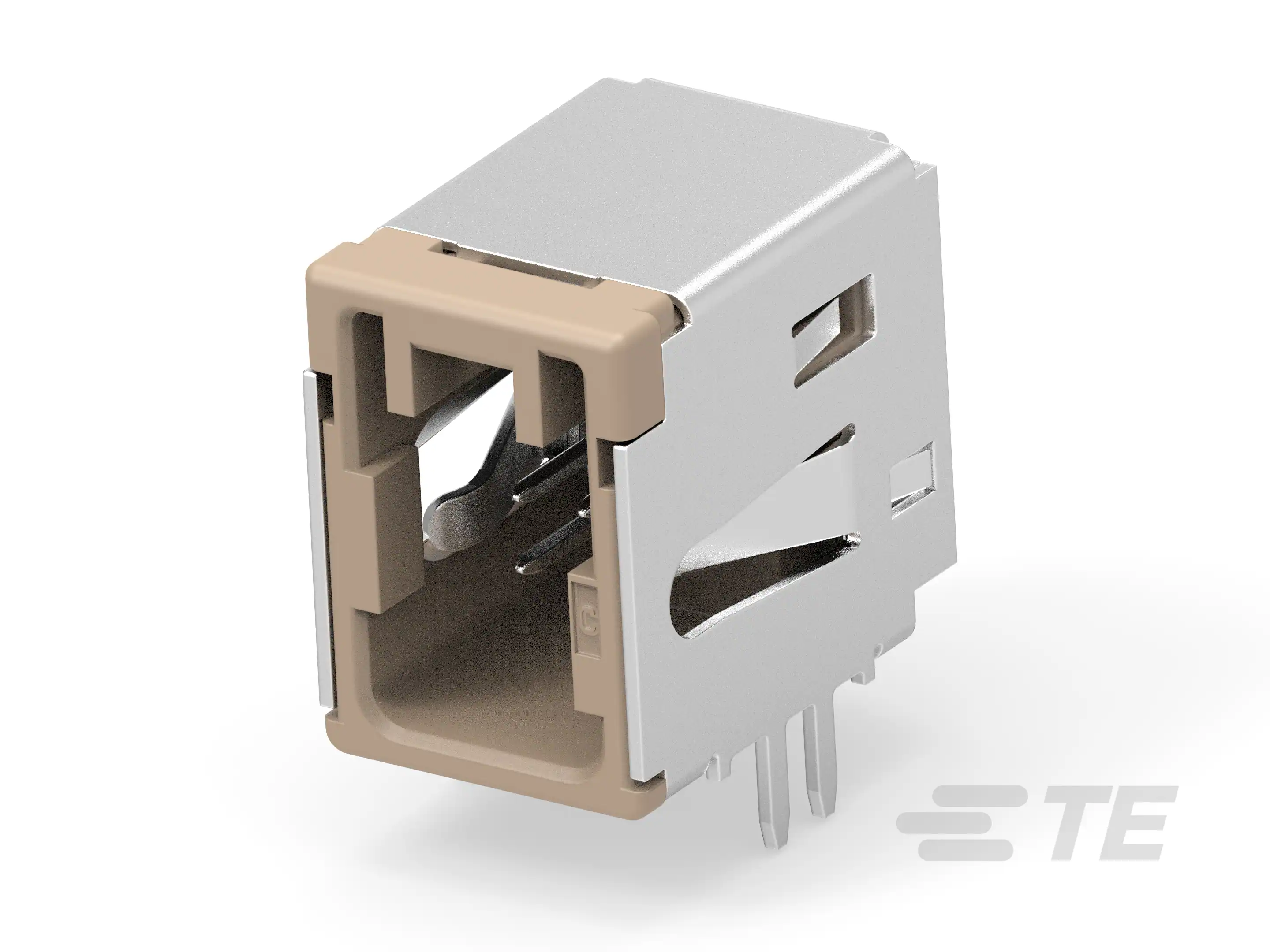

| 产品图 |  |
| 产品型号 | 2290247-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 连接器和键控代码 | C |
| 端子类型 | 公端 |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| 连接器安装类型 | 面板安装 |
| 壳体颜色 | 灰色 |
| 中心线（间距） | 2mm[.078in] |
| 工作温度（最大值） | 85°C[185°F] |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 屏蔽 | 否 |
| 封装方法 | Carton |
| 封装数量 | 600 |
| 采购入口 | 2290247-3现货 |
| 原厂手册 | 2290247-3数据手册.PDF |
二、2290247-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2293641-3 |  |
| 更多配套型号查询 | 2290247-3配套型号大全 |
三、2290247-3适用领域
泰科2290247-3连接器依托其高密度布局、稳定电气性能及工业级结构设计，主要适配以下应用场景：
1. 工业自动化控制模块
水平PCB安装方式（通孔焊接）与2mm中心间距的双排布局，适应自动化设备控制板的紧凑空间需求；-40℃至85℃宽温域耐受能力，保障PLC、电机驱动器等模块在高温机柜内的稳定信号传输。
2. 车载电子控制单元（ECU）
C键控代码机制结合0.5mm×0.4mm精密对接公端结构，有效防止车载环境下振动导致的端子错位；2.5A电流负载能力及面板安装特性，适用于传感器线束与车载控制器的板级连接。
3. 通信设备内部互连
4位数双行（2×2）线到板配置，优化路由器、交换机等设备的PCB空间利用率；通孔焊接端接确保高频信号传输的机械稳定性，降低数据中心设备震动环境中的连接失效风险。
4. 医疗设备控制电路
灰色耐化学腐蚀壳体配合无铅焊接工艺，满足医疗设备机箱内部清洁环境要求；水平安装方向便于在监护仪、诊断设备中实现模块化PCB的快速维护更换。
5. 工业级嵌入式系统
面板安装方式增强机械应力消除能力，适配工控机、HMI人机界面的金属机箱开孔需求；-40℃低温启动性能保障户外电力监控设备在极端环境下的可靠运行。
该连接器通过双排高密度布局优化空间占用，结合键控防呆设计和宽温域耐受特性，为严苛工业场景提供抗振动、耐老化的长效连接方案，灰色壳体符合工业设备标准配色体系。
四、2290247-3常见问题与解决方案
1. 安装稳定性不足
问题：面板安装方式缺乏固定点，易受振动或外力影响导致移位甚至脱落。
方案：采用应力消除附件（如卡扣或绑带），确保电缆受力均匀分布，或增加支撑结构以分散机械负荷。
2. 环境防护欠佳
问题：非密封设计在潮湿或多污染物环境中可能导致水分或灰尘渗入，影响内部元件。
方案：定期清洁连接器表面，添加外部防水套件（如硅胶密封圈），并控制使用环境湿度至≤80%RH。
3. 端子接触不良
问题：公端端子（0.5mm厚度）在压接不当或长期氧化后易出现接触电阻异常或信号中断。
方案：严格按照±0.2~0.5mm压接公差操作，使用专用工具清洁端子氧化层，必要时及时更换端子。
4. 外壳耐受性降低
问题：长期暴露于高温（接近85°C上限）或化学腐蚀环境可能导致外壳轻微变形或材料劣化。
方案：避免强酸或强碱环境，高温应用场景选用更高耐温型号，定期检查外壳完整性并进行预防性维护。
5. 键控对准错误
问题：键控代码C未与公端精确匹配时，易造成端子对接偏差或连接不稳。
方案：安装前核对键控代码和端子排列顺序，使用对准工具辅助定位以确保精准对接。
