TE 2290247-1 4位双排线对板连接器 2mm间距水平安装 现货
泰科2290247-1是一款由泰科电子制造的线到板连接器，专为印刷电路板设计，实现导线与板卡连接。其特点包括：配备4位公端端子，以2行排列并水平安装；采用通孔焊接端接方式，端子经后镀锡处理以提高电导率。关键参数为中央间距2mm，端子截面宽度0.5mm、厚度0.4mm，最大电流承载能力2.5A；工作温度范围-40°C至85°C，黑色壳体无密封和屏蔽功能，适用于面板安装环境，在工业自动化等领域提供可靠的信号传输解决方案。
一、2290247-1中文手册
| 分类 | 详情 |
|---|---|

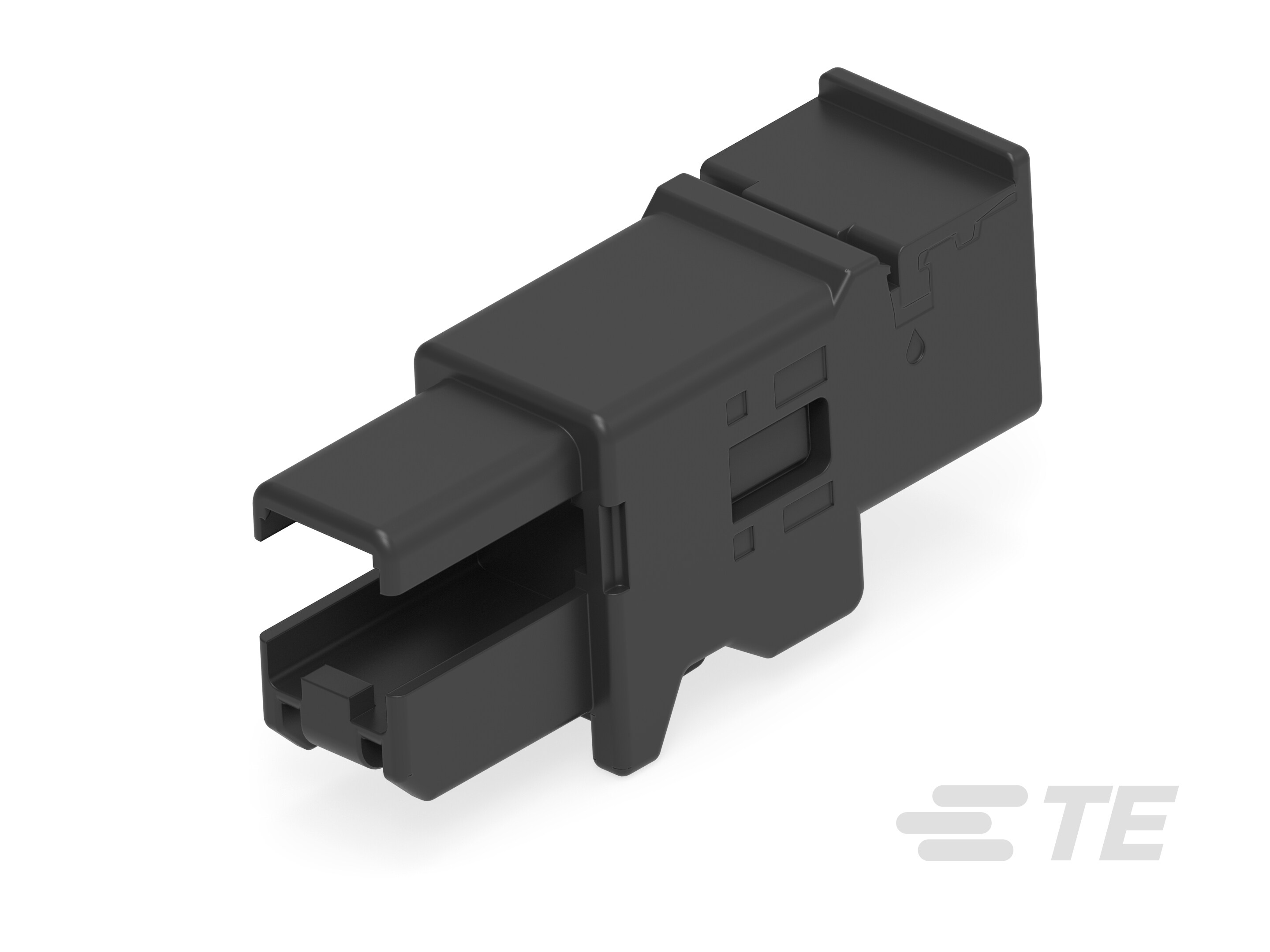

| 产品图 |  |
| 产品型号 | 2290247-1 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 连接器和键控代码 | A |
| 端子类型 | 公端 |
| 端子接触部电镀材料 | 后镀锡 |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| 连接器安装类型 | 面板安装 |
| 壳体颜色 | 黑色 |
| 中心线（间距） | 2mm[.078in] |
| 工作温度（最大值） | 85°C[185°F] |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 屏蔽 | 否 |
| 采购入口 | 2290247-1现货 |
| 原厂手册 | 2290247-1数据手册.PDF |
二、2290247-1配套型号
| 配套型号 | 产品图 |
|---|---|

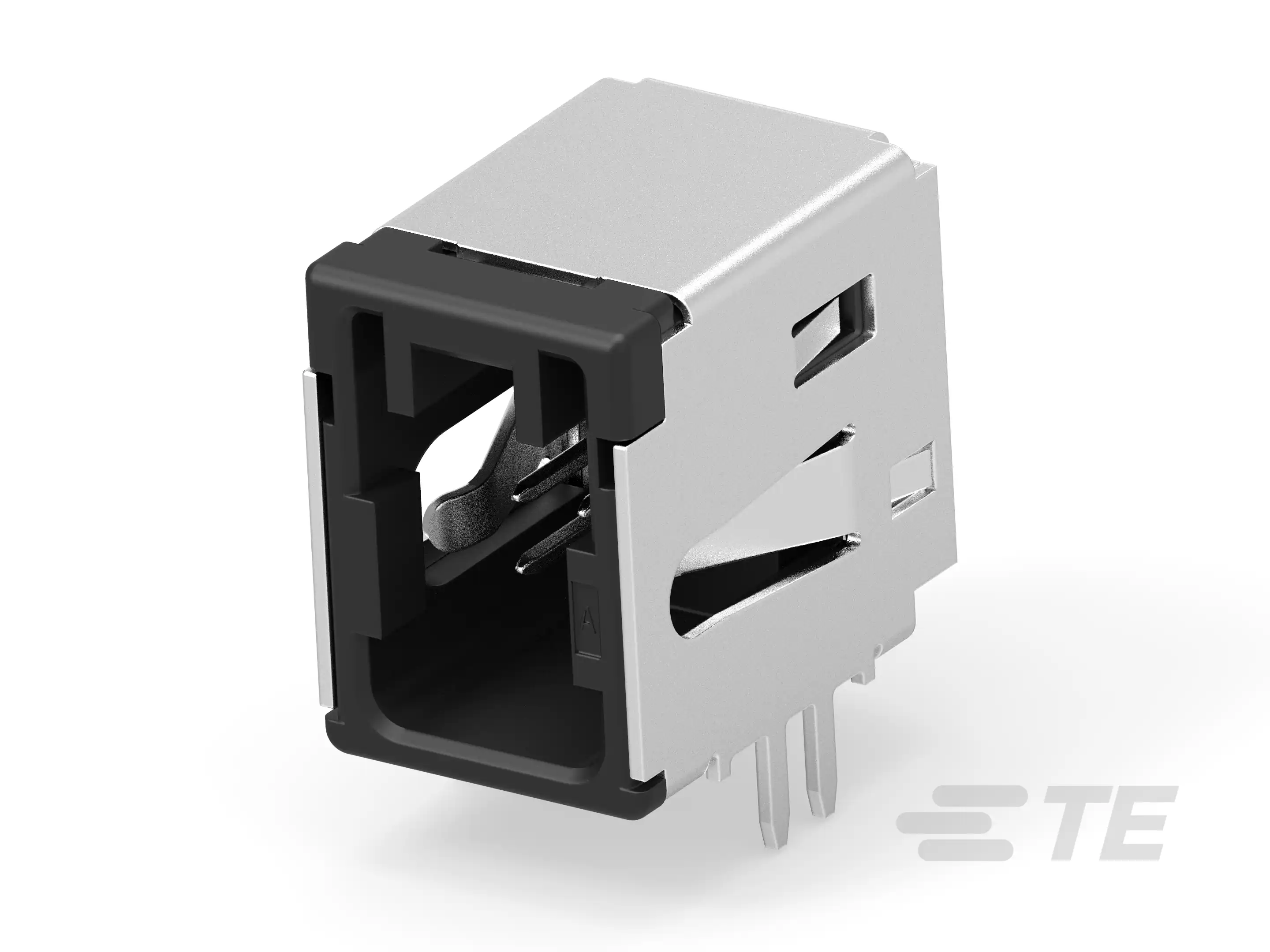

| 2293641-1 |  |
| 更多配套型号查询 | 2290247-1配套型号大全 |
三、2290247-1适用领域
泰科2290247-1连接器凭借其紧凑结构、高可靠性及易安装特性，广泛应用于以下领域：
1. 工业自动化与控制系统：水平PCB安装方式（间距2mm）支持高密度布线，适配控制柜或设备面板集成；工作温度范围-40℃至85℃耐受工厂内部温度波动，键控代码A确保端子精准对准，防止误插，适用于PLC、传感器接口等场景，保障信号传输稳定性。
2. 消费电子与家用电器：线到板连接系统配合通孔焊接端接方法，简化主板与外围设备连接；额定电流2.5A支持低功耗电路，如智能家居控制器或数码设备内部布线，黑色外壳适配紧凑空间设计，提升设备集成效率。
3. 汽车内部电子模块：公端端子设计（对接宽度0.5mm）与键控机制增强插拔可靠性，防止车载系统（如信息娱乐单元或ECU辅助模块）在振动环境下的连接失效，工作温度上限85℃满足舱内高温要求，确保行车数据准确传输。
4. 医疗设备内部组件：水平安装方向与2位×4行布局优化空间利用率，适配监护仪或诊断设备内部电路板连接；宽温度范围支持消毒环境下的稳定运行，后镀锡端子电镀减少氧化风险，维持长期信号完整性。
5. 通信与数据设备：线到板灵活连接方式适用于路由器或交换机内部信号传输，2mm间距平衡抗干扰能力与布线密度，面板安装类型简化设备组装流程，提升高速数据传输的可靠性。
该连接器通过键控对准、面板安装机制及宽温适应能力，在低防护要求场景中实现高效、稳定连接，黑色壳体进一步增强工业应用的辨识度。
四、2290247-1常见问题与解决方案
1. 安装松动或脱落
问题：面板安装方式在振动或外力作用下易导致连接器移位或脱落，影响稳定连接。
方案：采用应力消除附件如卡扣或绑带固定电缆，优化焊接强度，并通过增加支撑架分散外部应力。
2. 密封性不足
问题：连接器无密封设计，在潮湿或多尘环境中易渗入污染物，降低防护性能。
方案：定期清洁接口表面，在关键区域添加硅胶密封圈或临时防尘罩，控制工作环境湿度不超过80%RH。
3. 端子接触不良
问题：公端镀锡端子可能因压接不当（高度公差超标）或氧化导致接触电阻异常，引发间歇性断路。
方案：严格按公差±0.2mm操作压接工具，使用专用清洗剂去除氧化层，并定期测试接触电阻，必要时更换端子。
4. 外壳变形或腐蚀
问题：黑色尼龙外壳在高温（接近85°C上限）或化学暴露下易发生变形或腐蚀，影响结构完整性。
方案：避免强酸/碱环境，在高温应用中加强散热或选用金属外壳替代，定期目视检查外壳状态。
5. 键控错位或对准偏差
问题：键控代码A未正确匹配公端或安装偏差，导致连接不稳或无法对接。
方案：预安装时核对键控代码和端子排列顺序，使用定位工具辅助插入，确保零偏差完成接合。
