泰科TE 1-2291362-1 板对板连接器 金电镀屏蔽双排4位 现货

泰科1-2291362-1是一款板对板或线到板通用连接器，专为信号电路设计，具备2行共4位结构，中心间距2毫米，水平安装于PCB上。端子采用镀金材质保障可靠电接触，额定电流最大2.5安培，并内置屏蔽功能以抑制干扰。工作温度范围覆盖-40°C至105°C，壳体为蓝灰色，键控代码G确保防错插。采用通孔焊接端接方式，适用于汽车、消费电子等设备中的稳定信号传输。

一、1-2291362-1中文手册

分类	详情

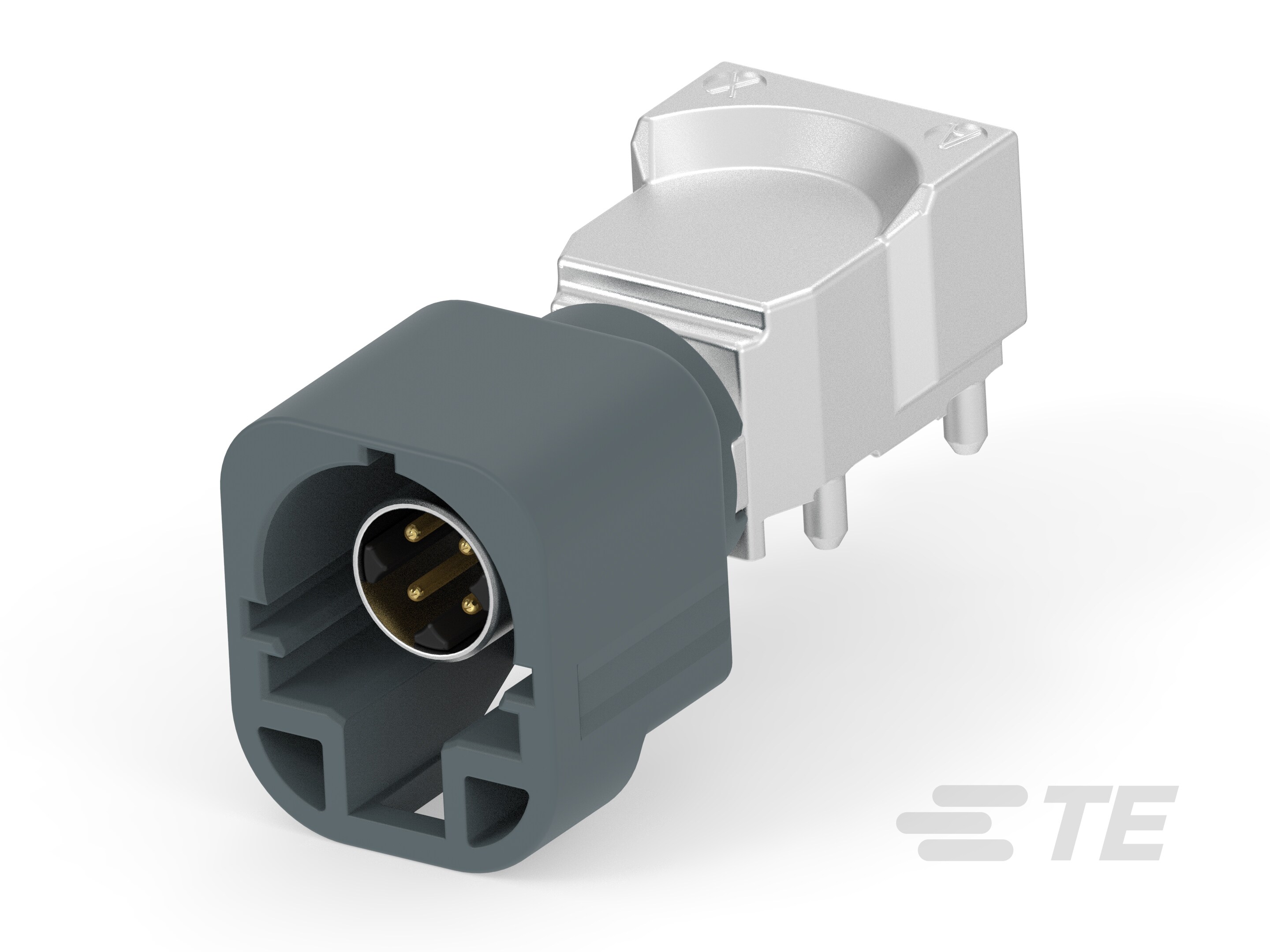

产品图
产品型号	1-2291362-1
连接器和端子端接到	印刷电路板
连接器系统	板对板 | 线到板
可密封	否
行数	2
PCB 安装方向	水平
位数	4
连接器和键控代码	G
端子接触部电镀材料	金 (Au)
接合插针直径	.6mm[.02in]
端子额定电流（最大值）(A)	2.5
PCB 端接方法	通孔 - 焊接
连接器安装类型	板安装
壳体颜色	蓝灰色
中心线（间距）	2mm[.07in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
电路应用	Signal
采购入口	1-2291362-1现货
原厂手册	1-2291362-1数据手册.PDF

二、1-2291362-1配套型号

三、1-2291362-1适用领域

泰科1-2291362-1连接器以其宽工作温度范围、高信号完整性及可靠机械性能，广泛应用于以下领域：

1. 工业自动化设备：工作温度范围宽至-40°C至105°C，结合水平PCB安装方向与通孔焊接机制，适配车间控制面板、传感器接口等高热高振动场景，支撑稳定信号传输以优化系统响应效率。

2. 汽车电子系统：2mm间距与4位布局平衡连接密度，屏蔽设计结合2.5A信号电流传输能力，抵御车载环境中电磁干扰，适用于ECU、车载通信模块等，确保行车数据链路的精准性与安全性。

3. 通信基础设施：金电镀端子及.6mm插针直径提升高频信号完整性，线到板/板对板灵活连接方式支持路由器、基站内部架构，减少数据失真风险，满足高速信息处理需求。

4. 医疗诊断仪器：-40°C至105°C工作温度适应灭菌环境，可维修结构与板安装设计简化设备维护流程，蓝灰色壳体提升辨识度，适用于监护仪或内部信号回路，避免操作中断。

5. 数据通信与消费电子：双行端子布局与紧凑2mm中心间距优化空间利用率，结合屏蔽能力，适合服务器板卡、消费类设备等信号密集型应用，保障数据传输稳定性与抗干扰性能。

该连接器通过键控对准、宽温耐久及高效屏蔽机制，在复杂工业与电子场景中实现长期可靠连接，蓝灰色壳体进一步增强设备辨识与集成便捷性。

四、1-2291362-1常见问题与解决方案

1. 通孔焊接点应力断裂

问题：板安装方向为水平时，PCB震动易导致通孔焊点疲劳开裂。

方案：焊接后补充环氧树脂加固胶覆盖焊点，或改用带辅助固定桩的兼容型号连接器。

2. 非密封设计导致的污染

问题：无IP防护等级的结构在工业环境中易受粉尘/湿气侵入。

方案：PCB布局时预留三防漆涂覆区，或增加防尘罩（建议选配型号1-2291362-3密封版本）。

3. 0.6mm金镀端子微电流失效

问题：2.5A微电流传输时，端子氧化层增大接触电阻。

方案：每500次插拔后使用IPA清洁接触部，避免手触端子；高压应用建议更换镀层材料。

4. 尼龙外壳高温变形风险

问题：105℃极限工况下持续使用可能导致蓝灰色壳体软化变形。

方案：增加散热风道使温升≤15℃，或更换金属外壳版本（如1-2291363系列）。

5. 键控代码G的对准偏差

问题：公母端键控槽口角度偏差＞2°时引发端子错位插损。

方案：安装时使用放大镜确认G型键标对齐，插接过程需保持30°倾角缓慢推进。

6. 信号屏蔽层接触不良

问题：屏蔽壳体与PCB接地层虚接引发高频干扰。

方案：焊接后测量屏蔽壳-地线阻值（需＜0.1Ω），必要时增设接地簧片。
