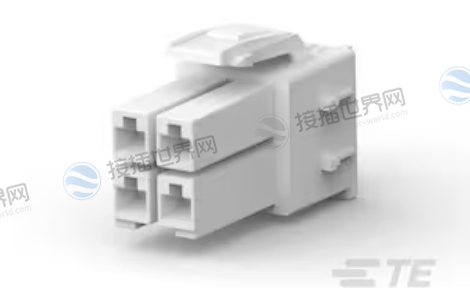

泰科1-368575-1 4位插头外壳双重锁定电源连接器
泰科1-368575-1是一款双重锁定电源连接器4位插头外壳，采用PA 66材质，中心间距3.96mm，支持300VAC工作电压。具备双重锁定结构和压接端接方式，工作温度-30℃至105℃，符合UL 94V-0阻燃标准，适用于工业设备的电源与信号传输场景。
一、1-368575-1中文参数手册
| 参数 | 详情 |
| 产品图纸 |
 |
| 产品型号 | 1-368575-1 |
现货采购入口 |
1-368575-1现货 |
| 产品系列 | 双重锁定电源连接器 |
| TE 内部编号 | 1-368575-1 |
| TE 内部产品描述 | PDL 4P PLUG 3.96 D/R(GWT) NAT |
| 连接器产品类型 | 外壳 |
| 连接器和壳体类型 | 插头 |
| 连接器系统 | 线到板 | 线到线 |
| 兼容电线类型 | 绞线 |
| 可密封 | 否 |
| 端接对象 | 电线和电缆 |
| 位数 | 4 |
| 行数 | 2 |
| 电源位置数量 | 0 |
| 信号位置数量 | 0 |
| 工作电压 (VAC) | 300 |
| 产品颜色 | 土黄色 |
| 端子布局 | 矩阵 |
| 壳体内的端子定位力 | 不带 |
| 端子类型 | 母端 |
| 线缆端接方法 | 压接 |
| 安装类型 | 电缆安装（自由悬挂） |
| 中心线（间距） | 3.96 mm（.156 in） |
| 外壳材料 | PA 66 |
| 行间距 | 4.6 mm（.181 in） |
| 工作温度范围 | -30 – 105 °C（-22 – 221 °F） |
| 电路应用 | 电源和信号 |
| UL 阻燃性等级 | UL 94V-0 |
| 灼热丝额定值 | GWT 750°C（无火焰） |
| 兼容标准 | UL 1977、USR |
| 封装方法 | Bag |
| 封装数量 | 300 |
二、1-368575-1应用场景
1. 工业自动化控制系统
凭借双重锁定设计和优异的电气性能，13685751在工业自动化领域具有重要应用：

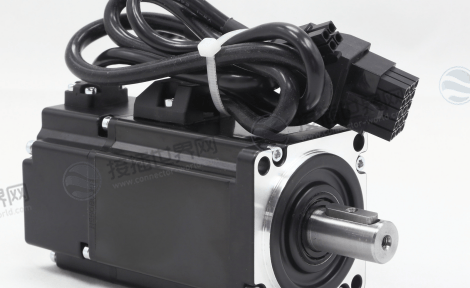

伺服驱动系统：伺服电机、驱动器的电源和控制信号连接，双重锁定确保振动环境可靠性。

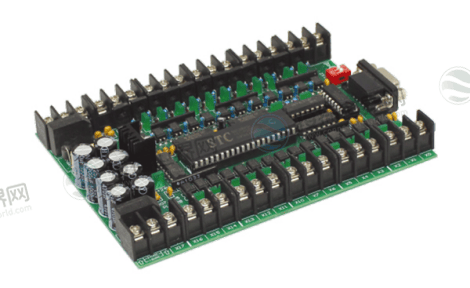

PLC控制系统：可编程控制器与I/O模块的互联，4位设计满足基本控制需求。

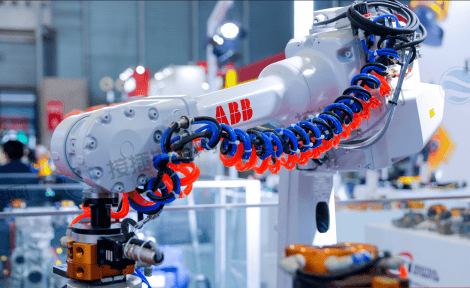

工业机器人：机器人关节电机供电和信号传输，3.96mm间距提供安全的电气间隙。
2. 电源设备与能源管理
在电力电子领域，该连接器为各类电源设备提供可靠的连接方案：

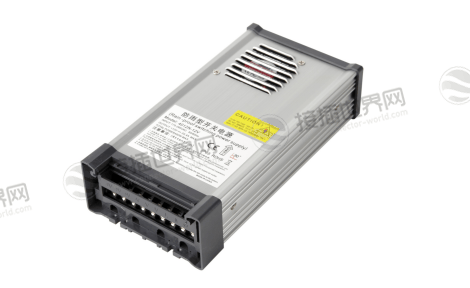

开关电源模块：工业级开关电源的输入输出连接，300V AC耐压保障操作安全。

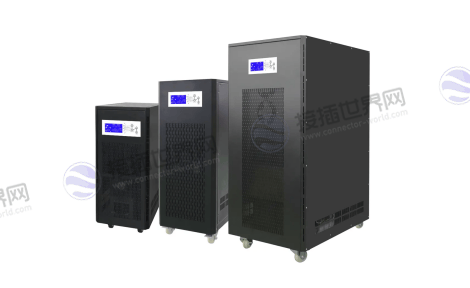

UPS不间断电源：后备电源系统的内部连接，94V0阻燃等级提升设备安全性。
能源管理系统：电能监控设备的信号采集和电源传输。
3. 工业机械设备
数控机床：主轴驱动器、进给电机的电源接口。

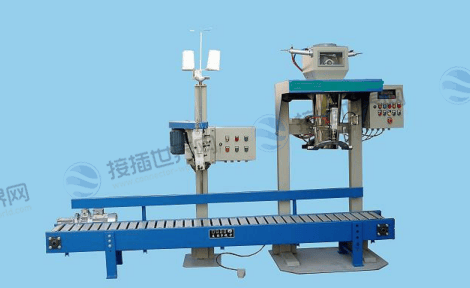

包装机械：传动控制系统电力连接。

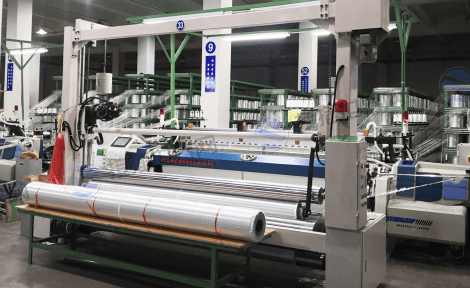

纺织机械：电机驱动和控制信号传输。
4. 测试测量设备

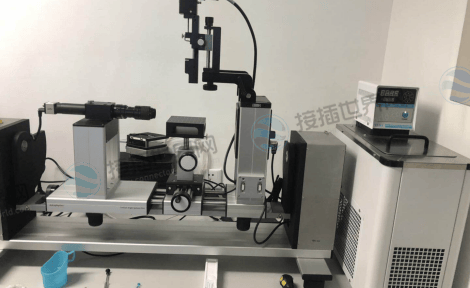

工业测试仪器：大功率测试设备的电源接口。

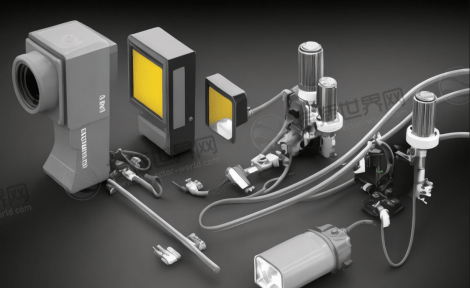

数据采集系统：传感器供电和信号传输。
实验室设备：科研仪器的电力连接。
三、1-368575-1优势解析
核心技术优势
1.双重安全保障
独特的双重锁定机制防止意外脱落。
UL 94V0最高阻燃等级提供火灾安全保护。
GWT 750°C灼热丝评级满足严格安全标准。
2.可靠的电气性能
300V AC工作电压适应工业电网需求。
3.96mm间距确保足够的电气间隙。
优化的接触设计支持较高电流传输。
3.工业级耐用性
PA 66材质提供优异的机械强度和耐热性。
30℃至105℃宽温范围适应严苛环境。
压接端接确保连接的可靠性。
4.经济效益分析
可靠性成本：双重锁定设计降低故障率和维护成本。
安全成本：高阻燃等级减少火灾风险相关成本。
安装效率：标准化设计简化安装流程。
生命周期：优质材料延长产品使用寿命。
四、1-368575-1选型与应用指南
技术选型要点
电路需求评估：确认4位设计满足当前应用需求。
电压等级匹配：验证应用电压在300V AC范围内。
环境适应性：确保工作环境在30℃至105℃范围内。
安全等级要求：确认阻燃等级满足设备安全标准。
专业安装指南
1.安装前准备
检查外壳结构完整性。
确认配套端子正确匹配。
准备专用压接工具。
2.安装执行
使用指定压接工具进行端接。
确保双重锁定机构完全啮合。
验证连接器插配状态。
3.安装后验证
进行电气连续性测试。
检查机械锁定可靠性。
记录安装质量数据。
4. 使用注意事项
电压限制：严格遵循300V AC工作电压规范。
温度管理：避免长期工作在温度上限。
配套要求：必须使用指定配套端子。
安装方式：自由悬挂安装需合理管理线缆应力。
五、1-368575-1 行业应用案例
工业自动化领域
某自动化设备制造商在伺服驱动系统中采用13685751连接器，产品故障率降低60%，客户满意度显著提升。
电源设备领域
电源制造商在工业级UPS中使用该连接器，产品通过多项国际安全认证，市场竞争力明显增强。
泰科13685751连接器作为双重锁定电源连接器系列的工业级解决方案，在工业自动化、电源设备等领域展现出卓越的电气性能和可靠性。其双重锁定设计、高安全标准和优良的环境适应性，为各种严苛工业应用提供了专业级连接保障。
如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
