矢崎7282-2763-30 公头外壳 HS系列4极防水连接器

矢崎7282-2763-30是一款HS系列4极公头防水外壳，采用PBT材质，支持0.64mm端子，额定电流3A（参考值），耐压AC1000V，工作温度-40℃至120℃。具备卡扣安装结构，兼容7114-4415等系列端子及7158-3165等密封件与7158-3169-40空塞子，为汽车线束提供可靠的防水连接解决方案。

^{一、7282-2763-30中文参数手册}

项目	数值/信息

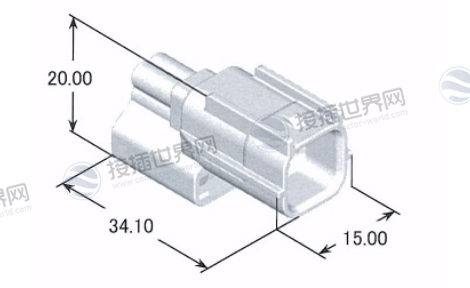

产品图纸
产品型号	7282-2763-30
现货采购入口	7282-2763-30现货
零件分类	外壳（Housing）
产品系列	HS 连接器系列（HS Connectors）
替代零件号	无
配对零件号	7283-2763-30
连接类型	线束连接器（Wire Harness Connector）
密封状态	密封（Sealed）
性别类型	公头（Male）
引脚数量	4 极（4P）
接线片尺寸（mm）	0.64
材质	聚对苯二甲酸丁二醇酯（PBT）
外形尺寸 - 长度（mm）	34.10
外形尺寸 - 宽度（mm）	15.00
外形尺寸 - 高度（mm）	20.00
镀层	无
颜色	黑色（BLACK）
混合类型	否（NO）
卡扣安装结构	有（YES）
应用螺栓	无
兼容孔径（mm）- 最小值	无
兼容孔径（mm）- 最大值	无
兼容板厚（mm）- 最小值	无
兼容板厚（mm）- 最大值	无
电流等级	超小型（VERY SMALL）
产品标准号	CE24-EN-0020
操作手册号	YPES-15-622
允许电流（参考值）	3A（参考值）
低压低电流电阻	最大 5 毫欧（初始值）
绝缘电阻	最小 100 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 120℃
端子（可安装组件）	7114-4415-02、7114-4415-08、7114-4416-02、7114-4416-08、7114-4417-02、7114-4417-08
线密封件（可安装组件）	7158-3165-90、7158-3166-60、7158-3167-80、7158-3168-80
虚塞（可安装组件）	7158-3169-40
可安装零件（可安装组件）	无

二、7282-2763-30应用场景

1. 汽车电子系统

在汽车电气系统中，该连接器能应对车身电子和部分底盘系统的连接需求。

传感器与执行器连接：

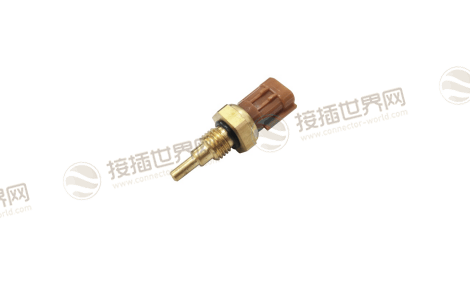

适用于发动机舱内的温度传感器、位置传感器等。其密封设计能抵抗引擎舱的高温、高湿和油污环境，4极设计便于连接电源和信号线。卡扣安装结构确保在车辆持续振动环境下的连接稳固。

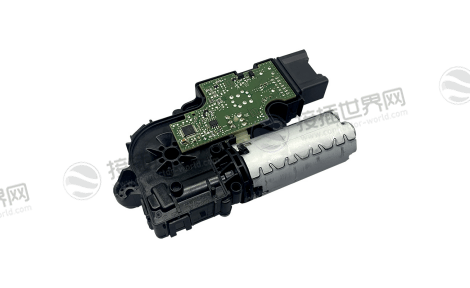

车身控制模块：

用于车门锁、车窗控制器等紧凑型车身电子模块。其3A的电流容量能满足大部分车身执行器的需求，-40℃至120℃的使用温度范围确保在极端气候下可靠工作。

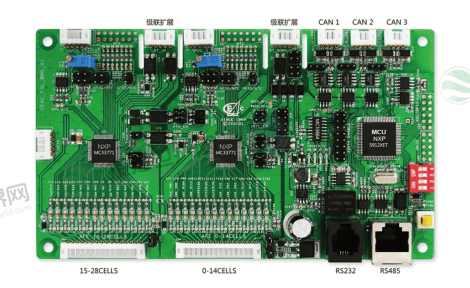

新能源车低压系统：

在电池管理系统(BMS)的低压通信及传感器接口中，其优异的绝缘电阻(DC500V下 ≥100MΩ)和耐电压性能(AC1000V/1分钟)保障了信号传输的安全可靠。

2. 工业自动化与控制

在工业环境中，它为传感器、小型执行器和控制器提供可靠的连接。

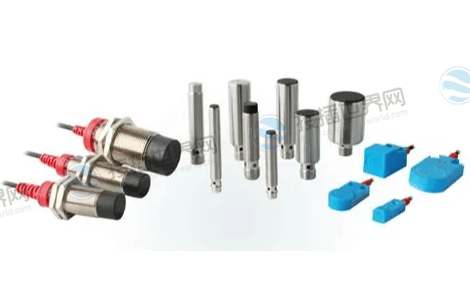

工业传感器连接：

用于连接光电传感器、接近开关等。PBT材质提供良好的耐化学性与机械强度，有助于抵御车间常见的油雾、粉尘干扰。

紧凑设备内部布线：

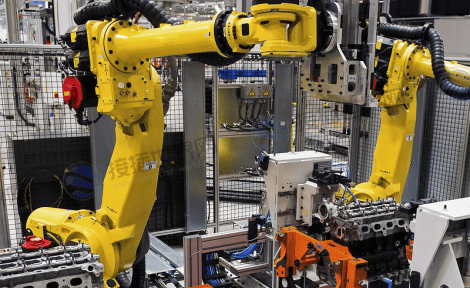

适用于工业机器人关节、AGV小车等空间受限设备内部的线对线连接。其紧凑的外形尺寸(34.10×15.00×20.00mm) 有助于优化设备内部布局。

三、7282-2763-30核心优势

可靠的环境适应性：

密封设计配合-40℃至120℃的宽温工作范围，确保在复杂工况下稳定运行。其优异的绝缘电阻和耐电压性能保障了连接安全。

紧凑且可靠的连接：

4极设计在有限空间内实现必要的信号和电源传输。卡扣安装结构能有效防止因振动导致的连接松动。

完整的配套体系：

作为矢崎HS系列的一员，它拥有明确且丰富的配套组件，包括多种端子(7114-4415系列等)和线密封件(7158-3165-90等)，方便设计选型和供应链管理。

四、选型与应用要点

在实际应用此连接器外壳时，请务必注意以下几点：

确保正确密封：

防水功能的实现，强烈依赖于指定的配套线密封件(7158-3165-90等)并正确安装。未使用的孔位需用指定的虚塞 (7158-3169-40) 封堵以维持完整的防护等级。

电流应用边界：

3A为参考值，实际应用需考虑温升、线束捆扎密度及环境温度等因素，建议预留适当余量。此产品更适用于信号传输及低功耗执行器的供电。

端子匹配与压接：

务必使用指定的配套端子(7114-4415系列等)。推荐使用与端子匹配的专业压接工具，以确保压接质量。

矢崎7282-2763-30连接器外壳是一款在汽车电子和工业控制等领域中，对连接紧凑性、环境密封性及可靠性有明确要求的优良解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。
