矢崎7114-4416-02 公端子RH/HS系列密封端子0.64mm端子

矢崎7114-4416-02是一款适用于RH/HS连接器系列的0.64mm公端子，采用黄铜镀锡材质，额定电流6A，耐压AC1000V。兼容0.50mm²的CAVS/CAVUS电线，配套7158-3167-80等密封件，工作温度-40℃~125℃，为汽车线束提供可靠的防水信号传输解决方案。

^{一、7114-4416-02中文参数手册}

项目	数值/信息

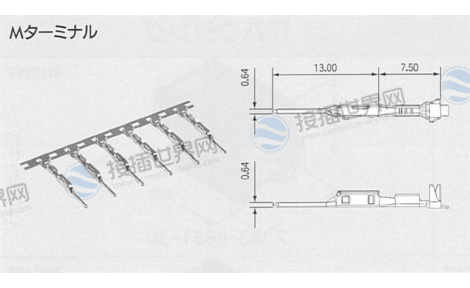

产品图纸
产品型号	7114-4416-02
现货采购入口	7114-4416-02现货
零件分类	端子（Terminal）
产品系列	RH 连接器系列、HS 连接器系列（RH Connectors / HS Connectors）
替代零件号	无
配对零件号	7116-4416-02
密封状态	密封（Sealed）
性别类型	公头（Male）
接线片尺寸（mm）	0.64
材质	黄铜（BRASS）
镀层	镀锡（Tin Plating）
外形尺寸 - 长度（mm）	20.50
外形尺寸 - 宽度（mm）	0.60
外形尺寸 - 高度（mm）	0.60
电流等级	超小型（VERY SMALL）
允许电流（参考值）	6A（10P 参考）
低压低电流电阻	最大 8 毫欧（初始值）
绝缘电阻	最小 100 兆欧（500VDC 条件下）
耐压	1000V AC（1 分钟）
温度范围	-40 至 125℃
适用电线类型	CAVS 线、CAVUS 线
适用电线规格（mm²）- 最小	0.50、0.50
适用电线规格（mm²）- 最大	0.50、0.50
适配线密封件	7158-3167-80（CAVS 线）、7158-3166-60（CAVUS 线）
产品标准号	无
操作手册号	无

二、7114-4416-02应用领域

1. 汽车电子密封系统

在汽车电气架构中，7114-4416-02为关键系统提供可靠的电气连接：

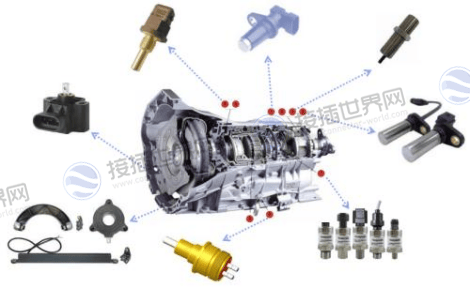

发动机控制系统：各类传感器信号传输，镀锡处理确保高温环境下的稳定接触电阻，125℃耐温特性适应引擎舱高温环境。

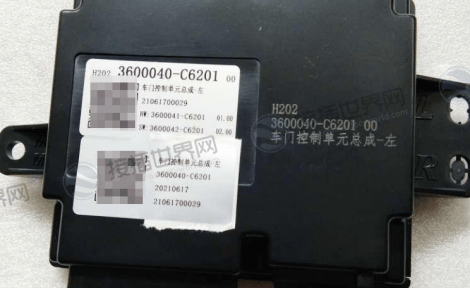

车身电子模块：车门控制单元、座椅调节模块的电力传输，6A电流满足执行器驱动需求。

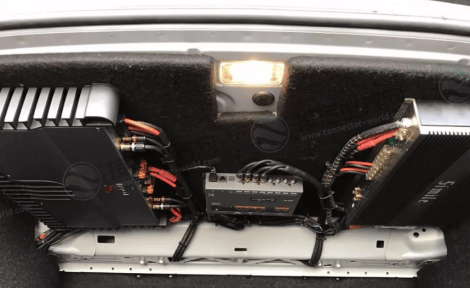

信息娱乐系统：音响、导航设备的信号连接，紧凑尺寸适应高密度布线环境。

2. 工业自动化设备

在工业控制领域，该端子为自动化设备提供稳定的电气连接：

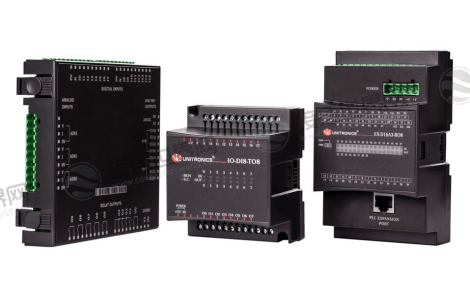

PLC控制系统：I/O模块的信号传输，低电阻特性保障信号完整性。

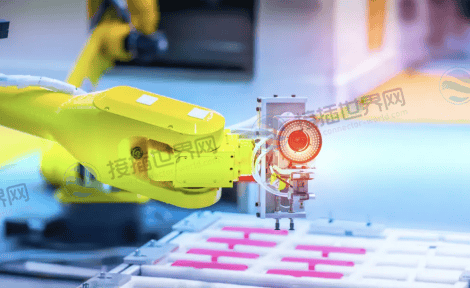

工业传感器：光电传感器、接近开关的电力供应，抗震设计适应振动环境。

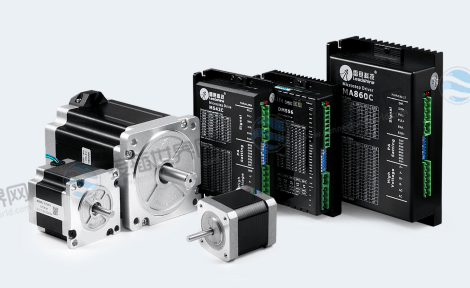

机械设备控制：电机驱动器、控制阀的信号连接，宽温范围确保工业环境可靠性。

3. 新能源设备应用

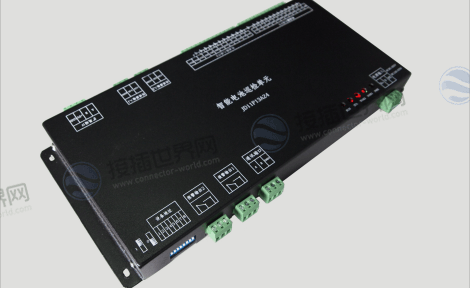

电池管理系统：电池监控单元的信号采集连接。

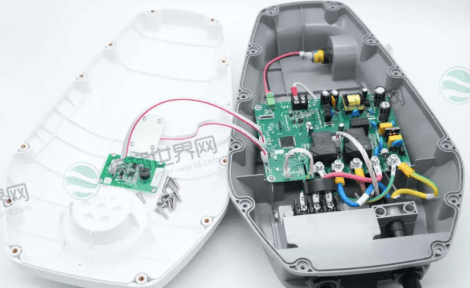

充电控制系统：充电桩通信模块的电气连接。

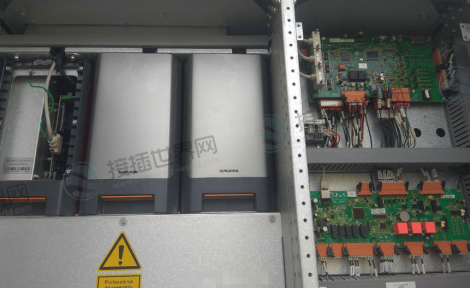

能源控制设备：光伏逆变器、储能系统的控制信号传输。

4. 户外严苛环境设备

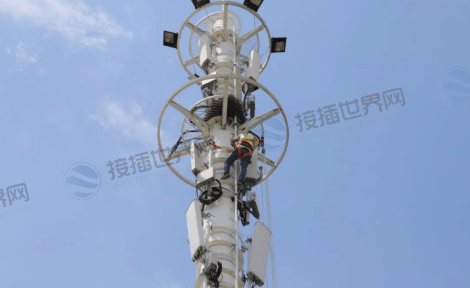

户外通信设备：基站设备、网络交换机的内部连接。

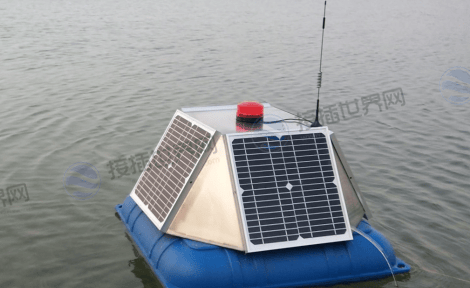

环境监测系统：气象站、水质监测设备的传感器连接。

交通控制设备：信号灯控制、道路监控的电气连接。

三、7114-4416-02产品优势深度解析

核心技术优势

1. 卓越电气性能

镀锡工艺提供优异的导电性和耐腐蚀性。

6A电流容量满足大多数控制信号传输需求。

优化的接触设计确保稳定的电气性能。

2. 可靠环境适应性

-40℃至125℃宽温工作范围。

密封设计配合专用密封件实现完整防护。

黄铜材质保证机械强度和导电性平衡。

3. 完善配套体系

明确的配对关系确保连接可靠性。

多规格密封件适配不同应用需求。

标准化设计便于自动化生产安装。

四、7114-4416-02选型与应用指南

技术选型要点

电流容量确认：验证6A电流满足应用需求。

电线规格匹配：严格使用0.50mm² CAVS或CAVUS电线。

密封要求评估：根据环境选择适配密封件。

温度范围验证：确保环境温度在规格范围内。

专业安装指南

1. 安装前准备

检查端子外观和尺寸精度。

确认电线规格符合0.50mm² CAVS或CAVUS要求。

准备专用压接工具。

2. 安装执行

使用专业工具进行精确压接。

确保压接质量符合标准。

正确安装指定密封件。

3. 安装后验证

进行电气性能测试。

验证密封效果。

记录安装质量数据。

4.使用注意事项

压接质量控制：必须使用专用工具确保可靠性。

密封件选配：根据电线类型选择正确密封件。

定期检查：建议每12个月检查电气性能。

环境限制：避免超出规定温度范围使用。

矢崎7114-4416-02端子作为RH/HS连接器系列的核心组件，在汽车电子、工业自动化等领域展现出卓越的电气性能和可靠性。其优良的材料选择、精密的制造工艺和完善的配套体系，为各种严苛环境下的电气连接提供了专业解决方案。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
