矢崎 7289-3439 Metri-Pack 150连接器外壳 3极密封防水母头

矢崎7289-3439 是 Metri-Pack 150 系列3极密封防水线对线连接器母头外壳，采用黑色PBT材质，接线片尺寸1.50mm。产品允许电流15A，工作温度-40℃至125℃，绝缘电阻100MΩ以上，耐压1000V AC，并带有卡扣安装结构，适用于严苛的汽车电子环境。

^{一、 矢崎7289-3439中文数据手册}

项目	数值/信息

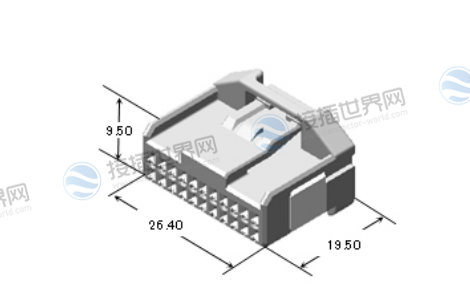

产品图纸
产品型号	7289-3439
现货采购入口	7289-3439现货
零件分类	外壳（Housing/ハウジング）
产品系列	Metri-Pack 150 连接器系列（Metri-Pack 150 Connector Series）
替代零件号	无
配对零件号	7288-3439
连接类型	线对线连接器（Wire-to-Wire Connector/ワイヤツーワイヤ）
密封状态	密封（Sealed/防水）
性别类型	母头（Female/メス）
引脚数量	3 极（3P/極数）
接线片尺寸（mm）	1.50
材质	聚对苯二甲酸丁二醇酯（PBT/ポリブチレンテレフタレート）
外形尺寸 - 长度（mm）	35.20
外形尺寸 - 宽度（mm）	22.10
外形尺寸 - 高度（mm）	27.30
镀层（表面处理）	无
颜色（色相）	黑色（黒色）
混合类型	否（NO/ハイブリッドタイプ無し）
卡扣安装结构	有（YES/クリップ取付構造有り）
应用螺栓（適用ボルト）	无
兼容孔径（適合穴サイズ）（mm）- 最小值	无
兼容孔径（適合穴サイズ）（mm）- 最大值	无
兼容板厚（適合板厚）（mm）- 最小值	无
兼容板厚（適合板厚）（mm）- 最大值	无
电流等级（電流区分）	中型（MEDIUM/中電流）
产品标准号（製品規格書番号）	无
操作手册号（取扱説明書番号）	无
允许电流（参考值）（許容電流）	15A（参考值）
低压低电流电阻（低電圧低電流抵抗）	最大 10 毫欧（初始值）
绝缘电阻（絶縁抵抗）	最小 100 兆欧（500VDC 条件下）
耐压（耐電圧）	1000V AC（1 分钟）
温度范围（使用温度範囲）	-40 至 125℃
端子（可安装组件/ターミナル）	7116-4100-02、7116-4101-02、7116-4780-02
线密封件（橡胶栓/ワイヤシール）	7158-3165-90、7158-3167-80
虚塞（空塞子/ダミー栓）	无
可安装零件（取付可能部品）	7196-0163-02（固定器/クリップ）

^{二、矢崎7289-3439应用领域}

矢崎(Yazaki)7289-3439 作为 Metri-Pack 150 系列 3位密封母端连接器，凭借其 IP67级防水性能、15A中电流承载能力及 Metri-Pack标准接口，在汽车动力与底盘系统、工业移动设备及户外电气连接中扮演着关键角色。以下结合其技术特性，深入解析其核心应用场景。

1、 汽车工业：严苛环境下的动力与信号传输

在汽车电子架构中，该连接器主要服务于需要防尘防水且电流负载适中的关键系统。

动力总成系统(Powertrain)

应用场景：节气门位置传感器、进气压力传感器、点火线圈驱动模块。

技术匹配：

15A电流承载：完美匹配点火系统及传感器供电需求，确保发动机舱内大电流信号的稳定传输。

-40℃至125℃宽温域：适应发动机舱高温(>100℃)及冬季极寒启动环境，PBT材质保持结构稳定。

Metri-Pack标准：作为通用型接口，与公端7288-3439配对，广泛兼容通用(GM)、福特(Ford)等车系的线束系统。

底盘与安全系统(Chassis & Safety)

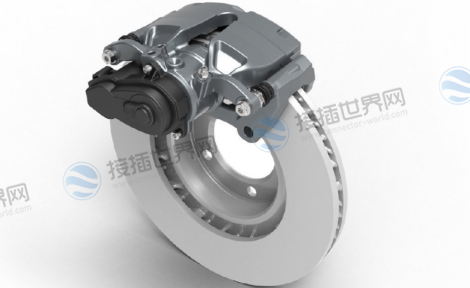

应用场景：电子驻车(EPB)执行器、悬挂高度传感器、倒车雷达探头。

技术匹配：

密封设计(Sealed)：配合专用线密封件(如7158-3165-90)，有效阻隔底盘泥水、融雪剂及灰尘，防止触点氧化腐蚀。

低接触电阻(≤10mΩ)：确保刹车信号、驻车信号等安全关键信号的零延迟传输，提升系统响应速度。

车身外部照明与附件

应用场景：日间行车灯(DRL)、雾灯总成、后视镜加热模块。

技术匹配：

卡扣安装结构(Clip-on)：利用7196-0163-02固定器，可快速将连接器锁定在车架或灯体支架上，防止车辆颠簸导致的线束拉扯。

1000V AC耐压：提供额外的电气安全裕度，防止在潮湿环境下发生电弧击穿。

2、 工业与移动设备：户外作业的可靠连接

Metri-Pack 150 系列因其坚固耐用，被广泛应用于非公路用车及工业设备。

农业与工程机械(Agri & Construction)

应用场景：拖拉机液压控制阀组、挖掘机行走马达传感器、收割机喂入传感器。

技术匹配：

防尘防水(IP67)：在多尘、泥泞的农田或工地环境中，保护内部电路免受颗粒物侵入。

PBT材质耐化学性：抵抗柴油、润滑油及农药的侵蚀，延长设备使用寿命。

户外通信与能源设施

应用场景：户外机柜环境监控传感器、太阳能逆变器辅助电源接口、风力发电机变桨系统传感器。

技术匹配：

高绝缘电阻(≥100MΩ)：在高湿度户外环境下，确保信号回路与接地之间的绝缘性能，防止漏电误报。

紧凑尺寸(35.2×22.1×27.3mm)：在空间受限的户外机柜或设备内部，提供高效的连接解决方案。

三、 产品选型与应用优化建议

1. 核心组件配套表

2. 工程师实操建议

线径匹配：该端子适配线径通常在 16AWG～18AWG(约0.75～1.0mm²)之间，压接时需使用专用模具，确保拉拔力达标。

密封工艺：在压接端子后，务必安装橡胶线密封件(Rubber Seal)，这是实现Metri-Pack系列防水功能的关键步骤，不可省略。

安装应力：利用自带的卡扣结构或外加固定器，确保连接器悬空安装时，重力由固定器承担，而非直接作用于端子插接处。

矢崎 7289-3439 凭借其 Metri-Pack 150 标准的通用性、卓越的密封性能及 15A的稳健电流承载能力，成为汽车底盘、动力系统及户外工业设备中不可或缺的连接节点。对于采购人员而言，关注其配套密封件与固定器的完整采购，是确保项目应用一次成功的保障。

如需更详细的参数(如工作电压、温度范围)或具体车型案例，建议直接联系供应商上海住歧电子(接插世界网)获取技术文档。
