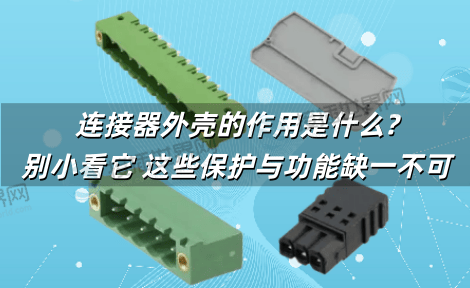

连接器外壳的作用是什么?别小看它 这些保护与功能缺一不可

不知道你有没有这样的经历：手机充电线的接头处，塑料皮最容易破;或者，工控设备上的某个接口，因为磕碰了一下就接触不良了。这些问题，很多时候都跟一个我们容易忽略的部件有关，连接器外壳。你可能觉得它就是个“皮囊”或者“盖子”，把里面的金属片包起来而已。

^{但事实上，连接器外壳是连接器能稳定工作的“第一道防线”和“多功能平台”。}

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、 基础防护：坚固的“铠甲”与密封的“堡垒”}

这是外壳最直观、最基本的作用，直接决定了连接器能在什么样的环境下生存。

1. 机械保护——抵抗物理冲击：

连接器内部的绝缘体和精密的金属接触件(弹片、插针)都非常脆弱。外壳就像一副坚固的铠甲，将内部与外界隔离。无论是日常的意外磕碰、掉落，还是工业环境中持续的振动与摩擦，一个坚固的外壳都能有效吸收和分散这些机械应力，防止内部核心元件发生变形、断裂或移位。想想汽车发动机舱里的连接器，如果没有结实的外壳，恐怕早就被震坏了。

2. 环境密封——抵御水、尘侵蚀：

对于户外设备、汽车、或工业现场，灰尘、水汽、油污是无处不在的威胁。连接器外壳通过设计精密的密封圈、密封胶以及特殊的结构(如螺纹锁紧)，能够实现不同程度的密封效果，比如常见的IP67等级(防尘、可短时浸水)。这相当于为内部电路建造了一个干燥清洁的 “密封堡垒” ，确保电气连接在潮湿、多尘甚至水下环境中依然稳定可靠。

^{二、 核心功能：精密的“骨架”与“向导”}

外壳不仅是被动防护，它更是整个连接器得以精准运作的主动架构。

3. 支撑与定位——内部的“承重骨架”：

连接器内部的绝缘体(通常固定着多个接触件)并不是悬空的，它需要精确地安装并固定在外壳上。外壳为这些内部元件提供了稳定的安装基础和精确的空间定位基准。这确保了插头和插座对插时，双方的接触件能毫厘不差地对准，实现可靠连接，避免因错位导致的插不进去或接触不良。

4. 引导、锁紧与分离——插拔的“智能向导”：

你有没有注意过，有些连接器插上去会“咔哒”一声锁住，有些则需要旋转螺母?这些流畅的插拔体验，全靠外壳上的机械结构来实现。外壳上的导向槽、键位(防误插设计)、螺纹、卡扣或杠杆锁紧机构，共同承担了引导对准、施加并保持锁紧力、以及安全分离的整套动作。它让连接变得简单、牢固，又便于拆卸。

三、 扩展作用：可靠的“锚点”与“护盾”

在基础功能之上，外壳还延伸出一些关键作用，满足更复杂的需求。

5. 安装与线缆固定——设备的“稳定锚点”：

连接器本身需要固定在设备面板或PCB板上，尾部连接的线缆也需要被握紧。外壳通常设计有法兰、螺丝孔、卡扣等结构，便于将其牢固安装在设备上。同时，外壳的后盖(或叫线缆夹、应力消除套) 可以牢牢夹住线缆的外皮。这样做至关重要，它能防止外力直接拉扯到内部脆弱的焊接点或压接点，避免线缆被拔脱或频繁弯折导致损坏。

6. 电磁屏蔽——信号的“隐形护盾”(针对特殊需求)：

在传输高速数据或对电磁干扰敏感的信号时(如医疗设备、通信基站)，普通塑料外壳就不够了。这时会采用金属外壳或塑胶外壳内覆导电涂层。这种屏蔽外壳就像一个“法拉第笼”，能够有效隔离外部的电磁干扰(EMI)，也防止内部信号泄漏出去干扰其他设备，确保信号传输的纯净和稳定。

为了更直观地理解，我们可以看看外壳在不同应用场景下的作用侧重：

四、 设计的艺术：外观也是生产力

最后，千万别忘了外壳的“门面”作用。在现代工业设计中，连接器外壳是产品整体外观的一部分。一个设计精良、线条流畅、质感出色的外壳，不仅能提升产品的整体档次和美观度，也常常能传递出可靠、专业、高品质的品牌印象。它实现了视觉美感与实用功能的有机结合。

所以，下次当你拿起一个连接器，别再只盯着里面的“金手指”了。它外面这个看似普通的壳子，其实是一个集防护专家、结构工程师、机械向导和信号保镖于一身的全能选手。从保证最基本的通电，到应对最严苛的战场，连接器外壳的作用贯穿始终。理解这些，不仅能帮助我们在产品设计和选型时做出更明智的决策(比如该选塑料壳还是金属壳，是否需要防水)，也能让我们明白，电子设备里每一个微小的细节，都凝结着解决实际问题的工程智慧。一个可靠的连接，真的要从一个好外壳开始。
