连接器端子种类有哪些?一文详解公母端子、压接焊接等类型与选型要点

打开任何一台电子设备，无论是智能手机、工业控制柜，还是汽车的控制单元，里面总少不了密密麻麻、形态各异的连接器和它们上面的小金属片——端子。当你进行电路设计、设备维修或是采购配件时，有没有被“连接器端子种类有哪些?”这个问题困扰过?这些小小的端子看似不起眼，却是电流和信号畅通无阻的关键。今天，我们就来把它们的“家族谱系”理一理，让你下次选型时不再迷茫。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、 最基础的分类：公端子与母端子}

这是连接器世界中最基本、最核心的分类方式，源自于插头与插座的配合关系。

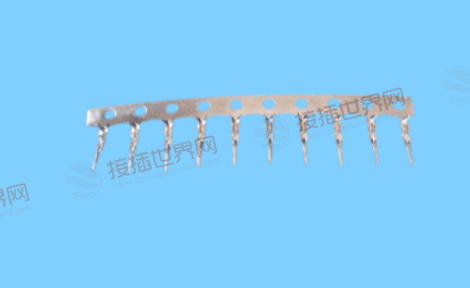

简单来说，公端子通常指代凸出的、针状的接触件，就像插头，在电路原理图中，它常用一个带箭头的标记来表示，它的设计目的就是插入到对应的接口中。

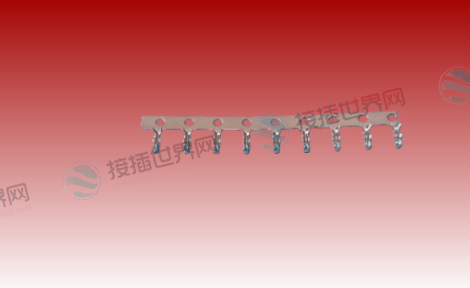

相对应的，母端子则是指带有凹槽、孔状或套筒结构的接触件，用于容纳和夹紧公端子，在原理图中，母端子常用一个类似“酒杯”的符号来代表。

任何一款连接器，无论是圆形、矩形还是其他形状，其核心的电接触部分都离不开公端子和母端子的配对组合，确保公母端子正确、可靠地插合，是电路连通的第一步。

^{二、 按连接技术分类：端子如何固定在导线上?}

端子和电线之间需要通过特定的工艺实现物理连接和电气导通，根据工艺不同，主要有以下几类：

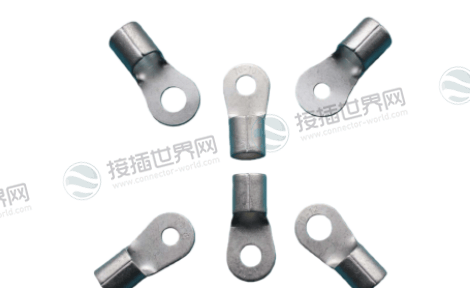

1. 压接端子

这是应用最广泛的类型之一，它使用专用的压接工具，通过机械压力使端子的金属筒形部分变形，从而紧密包裹并咬住导线。这种方式连接牢固、电阻低，特别适合大批量自动化生产。

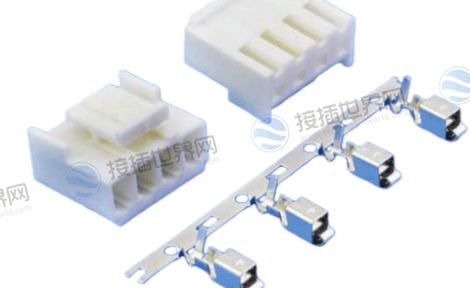

2. 绝缘位移连接端子

也称为IDC端子，它的特点是无需预先剥除导线的绝缘层，端子上有锋利的V形触点，在压接时直接刺破绝缘层与内部导体接触，这种方法效率极高，在通讯、消费电子等领域很常见。

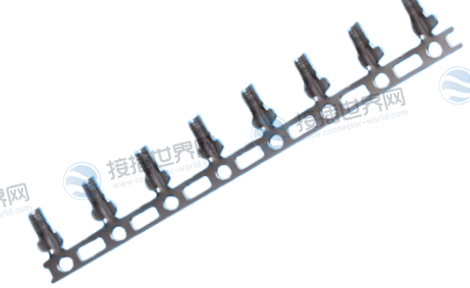

3. 焊接端子

顾名思义，这类端子通过焊锡与导线或电路板上的焊盘实现连接，它能提供极佳的机械强度和导电性，常用于对可靠性要求极高的场合，如电源模块或精密仪器。但在批量生产中效率相对较低。

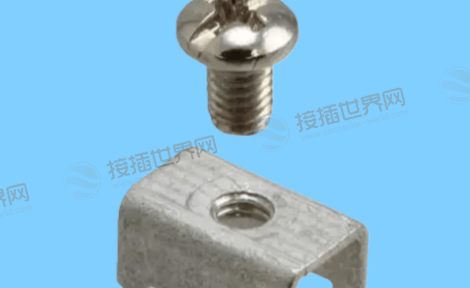

4. 螺丝端子

常见于接线端子排(也叫端子块)。连接时，将剥好的导线插入端子孔，然后拧紧螺丝，利用螺丝的压力将导线夹紧在金属导条上。这种方式连接牢固，允许反复拆卸，在工业控制和配电领域是绝对的主力。

除了螺丝固定，现代接线端子排也发展出弹簧式连接和直插式连接等更快捷的方式，弹簧式利用弹簧的夹紧力固定导线，抗振动性好;直插式则无需工具，插入即能锁紧，安装速度最快。

三、 按应用场景与功能分类

在不同的电路里，端子承担的任务不同，因此也有专门的类型划分：

电源端子

主要用于传输电力，特点是电流承载能力大，端子本身和配套的导线通常比较粗壮。

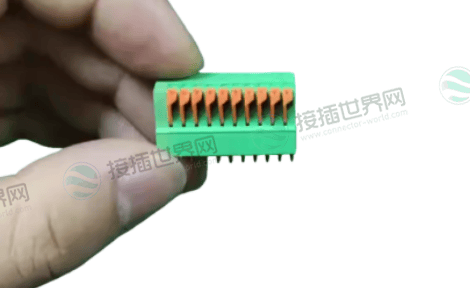

信号端子

负责传输数据、控制等弱电信号，对屏蔽性能、抗干扰能力和接触稳定性要求高，有时会采用镀金等工艺来保证信号质量。

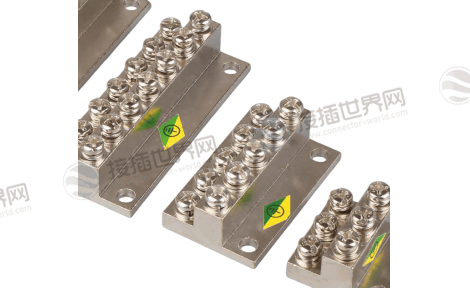

接地端子

通常有醒目的黄绿色标识，专门用于设备的安全接地连接。

特殊功能端子

在复杂的工业控制柜中，你还能见到测试端子(方便在线测量电流电压)、熔断器端子(集成保险丝)和隔离开关端子等，它们都是为了实现特定的安全或调试功能而设计的。

此外，根据端子所连接的“对象”，行业里也常提到板对板连接器端子、线对板连接器端子和线对线连接器端子等说法。这清晰地指明了端子的“一头”是连着电路板还是电线，对结构设计有直接影响。

为了方便您快速理解和比较，我们将上述主要的分类方式总结如下表：

四、 如何选择合适的端子?

了解了端子的种类只是第一步，关键是要为你的项目选对型号。这里有几个核心的选型考量点：

电流电压额定值

这是安全红线，务必确保端子的额定值高于你电路中的最大工作电流和电压，并留有一定裕量。

导线规格匹配

端子必须与你所使用的导线截面积(或AWG线规)完全匹配。线太细压不紧，线太粗装不进。

环境适应性

考虑工作环境的温度、湿度、是否存在振动或腐蚀性气体。例如，振动大的场合应优先选择弹簧端子或带二次锁(TPA)的连接器;潮湿环境则需选择带密封圈(Seal)的防水型端子。

安装与维护成本

评估安装方式(手工压接、自动机压接、手工焊接)对效率和成本的影响。需要频繁插拔测试的场合，可插拔的端子排会是好选择。

总而言之，连接器端子的世界远比我们想象的要丰富和有序。从最基本的公母之别，到五花八门的连接工艺，再到针对不同电信号的功能设计，每一种分类背后都是为了解决特定的工程问题。
