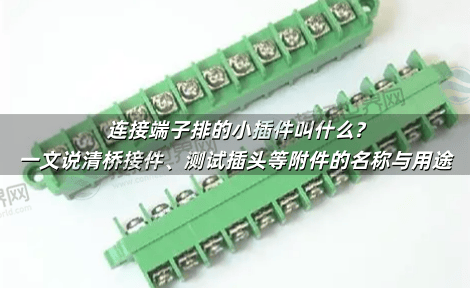

连接端子排的小插件叫什么?一文说清桥接件、测试插头等附件的名称与用途

在电气控制柜里，一排排接线端子整齐排列，但你有没有注意到，有些端子上会插着一些红色、蓝色的小片片，或者带着测试孔的小方块?它们显然不是电线，却牢牢地卡在端子之间。不少电工师傅或初学者第一次看到时，都会好奇地问：这些连接在端子排上的小插件，到底叫什么?它们究竟是干什么用的?别看它们个头小，但在专业的电气联接世界里，它们可是有正式“名分”和重大作用的。今天，我们就来把这些小配件的“老底”揭个清楚。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、 统称与定位：不只是“小配件”}

首先直接回答核心问题：这些小插件在行业内的通用名称是 “接线端子附件” ，有时根据具体功能也叫功能插件或端子配件。

它们是专为模块化接线端子系统设计的标准化组件。你不能用普通的电线或铜条随意替代它们，因为它们的设计需要精确匹配端子的物理尺寸(如针距)和电气性能。各大端子制造商，如菲尼克斯电气、魏德米勒等，都会为自己的端子排系列提供一套完整的附件生态系统。

这些小附件存在的根本目的，是让静态的、仅用于接线的端子排变得更灵活、更智能、更安全。它们就像是给端子排加装的“功能模块”，极大地扩展了其应用场景。

^{二、 家族成员盘点：各有各的本领}

“接线端子附件”是一个大家族，成员众多，我们可以根据其核心功能来认识它们。

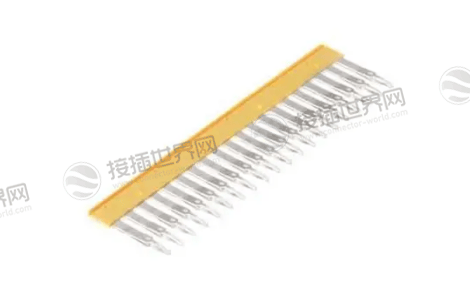

1. 桥接件：电路的“连接者”

这是最常见的一类，主要作用是在相邻的多个接线端子之间建立电气连接，实现电位分配或电源并联。

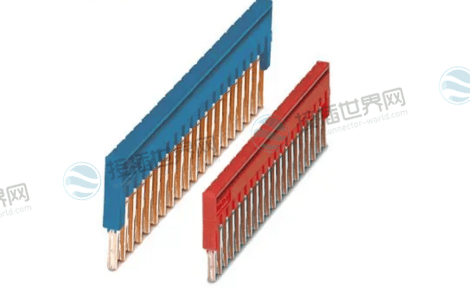

插拔式桥接件：

最常用的类型，像一排小梳子，通常是红色或蓝色。它可以直接插入端子侧面的专用桥接井中，无需工具就能快速将2个乃至数十个端子连通。如果需要非连续的连接(例如只连第1、3、5位)，还可以用工具剪掉中间的接片。

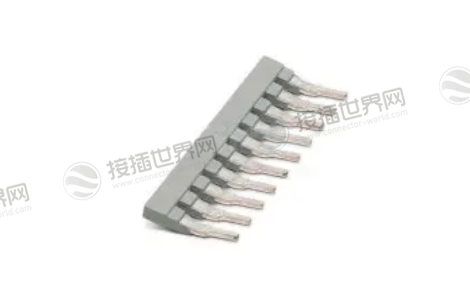

转换桥接件：

当需要连接两种不同线径规格的端子时，就需要它来担任“转换接头”。

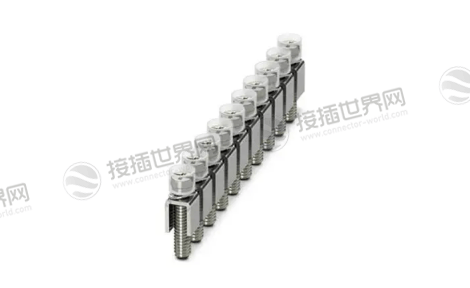

固定式桥接件与桥接杆：

用于更稳固或特殊的连接，例如在互感器端子上进行测试时，会用到带滑块可调节的桥接杆。

2. 测试与测量附件：系统的“听诊器”

为了在不拆卸电线的情况下安全地进行电路测量或调试，就有了这些附件。

测试插头与测试适配器：这是两类常用附件。测试适配器可以长期插在端子上，提供一个标准的4毫米测试孔。维修时，只需将万用表表笔插入测试孔即可，完全避免了误触带电部位的风险，符合安全标准。

维护插头：专为频繁的测试维护设计，接触点通常镀银以确保长期稳定的连接质量。

3. 分接与功能扩展插件：灵活的“拓展坞”

当需要从一个端子点引出多路信号或增加额外功能时，它们就派上用场了。

分接插头：可以插入端子的桥接井，额外引出一个独立的接线端口，用于连接后续设备，在改造或扩容时特别方便。

功能插头：这是一个丰富的子类，通常用在带有断口的功能端子上。

分断插头：插入后可使电路物理断开，比拔线更安全方便。

保险丝插头：直接将保险丝集成到端子排上，实现过流保护功能。

元件插头：可以集成二极管、电阻等小型元件。

4. 二次回路专用插件：柜内的“快接公头”

在配电柜(如MNS柜)的二次控制回路中，经常会用到一种特殊的、成组的插拔式连接器，常被称为 “二次接插件” 或 “模块化插件”。

例如S8E/B8E接插件，它由多片插针或插孔模块组成，能实现整个一排控制回路的快速整体插拔，极大方便了抽屉柜的维护。魏德米勒的ModuPlug系列也是类似原理的模块化解决方案。

5. 安全与组织辅助附件：默默的“守护者”

这类附件不导电，但至关重要。

隔板与端板：用于在端子排的不同电路区域之间制造电气间隙，或安装在端子排末端，提供物理保护和防触保护。

标识牌与标记条：用于清晰标识每个端子的功能，是避免接线错误、便于后期维护的关键。

空位插头：填充未使用的端子位置，防止灰尘进入和意外触电。

三、 应用价值与选型要点

了解了这些附件的种类后，你可能会问：用它们有什么实实在在的好处?

简单来说，它们能带来三大核心价值：

1. 提升效率：

插拔式连接比手动拧线或焊接快得多，节省大量安装和维护时间。

2. 增强可靠性：

标准化附件提供稳定一致的接触压力和质量，远胜于临时制作的跳线。

3. 保障安全：

实现了带电测试的触摸保护，并清晰了柜内布局，降低了操作风险。

当你需要选用这些小插件时，务必注意：

兼容性是第一位的：必须确认插件与你使用的具体品牌和系列的接线端子完全兼容，特别是针距(如8.2mm, 5.0mm)要匹配。

明确需求：根据你想要实现的功能(是桥接、测试还是分线)来选择对应类型的附件。

关注电气参数：对于承载电流的桥接件等，需确认其额定电流值是否符合电路要求。

所以，下次在电柜里看到那些精致的小插件，你就能叫出它们的名字了。它们不只是可有可无的配件，而是现代模块化接线技术中不可或缺的“功能增强件”。从实现复杂的电源分配到确保安全的带电测试，这些小小的附件在幕后默默地提升着整个电气系统的专业性、可靠性和安全性。无论是进行柜体设计还是日常维护，了解和善用这些附件，无疑能让你工作起来更加得心应手。记住，一个专业的电柜，不仅在于整齐的布线，更在于对这些细节功能的周密应用。
