给笔记本电脑充电、为路由器通电，或是点亮一个LED灯箱——在这些再寻常不过的场景里，都有一个不起眼却至关重要的角色在默默工作：DC电源连接器。你可能更熟悉它的俗名：“电源圆孔”或“直流插头”。每当您把那个圆柱形的插头“咔哒”一声接入设备，稳定的直流电便开始流淌。但您是否想过，这个小小的接口内部有何玄机?为什么有的粗有的细?它和手机上的USB-C充电口又有什么关系?今天，我们就来彻底拆解一下这个现代电子设备离不开的“能量输送口”。
注：部分内容由AI辅助生成且经过人工审核，仅供参考。
一、 基础定义：不只是个“圆孔”
简单来说，DC电源连接器是一种专门设计用于传输直流(Direct Current)电力的物理接口。它的核心任务，是安全、高效、可靠地将电力从电源适配器、电池或直流电源输送到用电设备中。
与传输交流电(AC)的家用墙壁插座不同，DC电源连接器是为电子设备内部的低压直流电路量身定做的。一个标准的DC电源连接器系统由两部分构成：

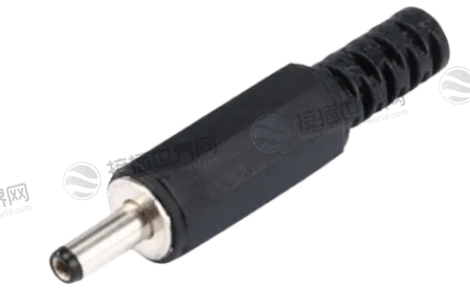

插头
通常连接在电源线或适配器输出线的末端，是可以活动插入的部分。

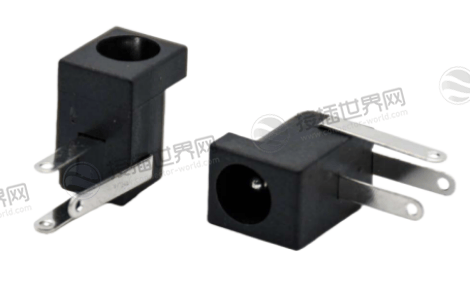

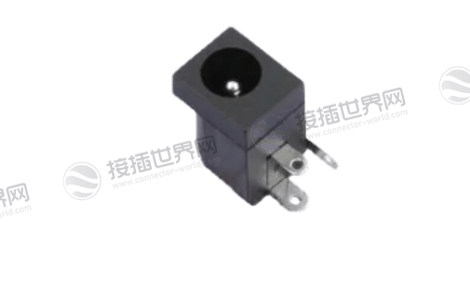

插座
也称为直流电源插孔，通常被焊接固定在用电设备的电路板上，用于接收插头。
当插头插入插座，两者内部的金属触点紧密结合，便构成了一条完整的电流通路。
二、 内部结构与工作原理

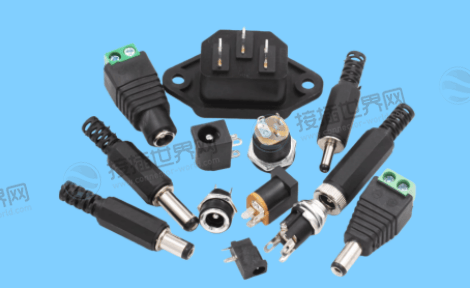

要理解它如何工作，我们可以把它想象成一个“同心圆”管道系统，最常见的圆柱形(或称为桶形)DC连接器是这个结构的典型代表：
1. 中心引脚
位于最中间的金属针，通常被指定用于传输正极(+) 电流。它的直径是一个关键尺寸，常见的有2.1mm、2.5mm等。
2. 外接套筒
包裹在中心引脚外的金属圆筒，与中心引脚之间由绝缘材料隔绝。它通常作为负极(-) 或接地端的电流通路。
3. 外壳与绝缘体
最外层的塑料或金属部分，用于保护内部结构、提供握持手感，并防止用户触电。
4. 额外的开关触点
在一些更复杂的插座内部，还可能设计有“外套开关”。当插头未插入时，这个开关可以将设备内部电池切换到供电回路;插入后则切换为外部电源供电，实现自动切换。
其工作原理是直截了当的：稳定的直流电压从适配器输出，电流从插头的中心引脚“流出”，经过插座，进入设备电路板。完成工作的电流再从设备电路板“返回”，流经插座的外套筒和插头的外套筒，最终回到适配器，形成一个闭环。
三、 主要类型与演变
DC电源连接器家族并不只有单一的圆柱形，随着设备需求的变化，衍生出了多种类型，主要有以下一些常见成员：
| 类型 | 主要外观与特点 | 典型应用场景 |
|---|---|---|
| 圆形桶形连接器 | 最常见的圆柱形设计，结构简单，成本低廉。规格多样，例如常见的5.5mm x 2.1mm(外径x内径)。 | 笔记本电脑、显示器、路由器、LED照明、音响设备等绝大多数通用外设。 |
| 锁定式DC连接器 | 在桶形基础上增加了螺纹或卡扣锁定机构，连接后非常牢固，能抗振动、防拉扯。 | 工业设备、医疗仪器、安防监控等对连接可靠性要求极高的领域。 |
| USB Type-C | 扁平的椭圆形接口，支持正反插。它不仅是数据接口，更是通过PD(功率传输)协议成为了新一代高性能DC供电标准，功率可达100W以上。 | 智能手机、超薄笔记本电脑、平板电脑等现代便携设备，正在逐步取代传统桶形接口。 |
| 磁吸式连接器 | 通过磁力吸附对准并接通，如苹果早期的MagSafe。拔脱方便，能防止设备被线缆绊倒。 | 高端笔记本电脑、某些专业医疗或商用设备。 |
| 汽车点烟器插头 | 专为12V/24V车载环境设计的DC插头，插入汽车点烟器插座即可取电。 | 车载充电器、行车记录仪、车载空气净化器等。 |
| 军工级/圆形连接器 | 通常带有金属外壳和多针结构，具备极高的防水、防尘、抗腐蚀和抗震性能。 | 航空航天、军用设备、户外通信基站、重型工业机械等极端环境。 |
四、 关键参数与选型要点
选择正确的DC电源连接器，关乎设备能否正常工作，甚至涉及安全。以下是几个必须核对的核心参数：
电压与电流额定值
这是电气安全的底线，必须确保连接器标称的额定电压(如12V、19V)和额定电流(如2A、5A)高于或等于设备实际工作的最大需求，并留有适当余量。
尺寸与极性
物理兼容性至关重要，需要精确匹配插头的内外径(例如5.5mm x 2.1mm)。同时，必须严格确认极性——是“中心正极”还是“中心负极”。极性接反很可能瞬间损坏设备。
连接器寿命与可靠性
高品质连接器的插拔寿命可达数千甚至上万次，对于需要频繁插拔或用于重要场合的设备，应关注此参数。同时，根据使用环境考虑是否需要防水、防尘(如IP67等级)或耐高温等特性。
接触电阻
理想的连接器应具有尽可能低的接触电阻(如小于50mΩ)，以减少电力在传输过程中的损耗和发热。
在实际选型时，可以遵循以下路径：
1. 确定需求：首先明确设备的电压、电流、预计使用环境(室内、工业、车载)。
2. 测量与核对：若为替换，请精确测量旧连接器的内外径和极性;若为新设计，则根据电流选择足够大的触点尺寸。
3. 匹配类型：通用设备选桶形，便携设备优先考虑USB-C，严苛环境选锁定式或工业级。
4. 选择品质：优先选择知名品牌或供应商的产品，确保材料、工艺和参数符合宣称标准，从源头保障安全与耐用性。
五、 广泛的应用领域
从消费电子到工业心脏，DC电源连接器的身影无处不在：
消费电子：笔记本电脑、平板电脑、游戏机、相机充电器等，是其最传统的“主场”。
网络与通信：为路由器、交换机、光猫等设备提供电力。
工业自动化：在PLC控制器、传感器、仪器仪表、机床中稳定供电。
医疗设备：为监护仪、输液泵等提供安全、不间断的电力，可靠性要求极高。
交通运输：除了车载点烟器接口，在电动车、无人机等内部电池管理系统和充电接口中也有应用。
可再生能源：在太阳能光伏系统中，连接太阳能板、电池和控制器，实现直流电的汇集与分配。
总的来说，DC电源连接器远非一个简单的“圆孔”或“插头”。它是一个融合了精密机械设计、电气工程考量与材料科学的微型系统。从确保极性正确的物理结构，到承载安培电流的金属触点，每一个细节都旨在完成一项最基础也最重要的任务：为我们的电子设备注入稳定、安全的生命力。
随着技术发展，我们看到了从传统桶形接口向智能化、大功率的USB-C接口演进，也看到了在专业领域对可靠性永无止境的追求。作为用户，了解其基本知识，能帮助我们在选配电源时避免错误;作为工程师，深入理解其参数与特性，则是设计出优秀产品的基础。下次当您插入那个小小的DC插头时，或许会对这份隐藏在日常之下的工程智慧，多一份会心的理解。
