圆形接线端子怎么压线?图文详解标准压接步骤、工具选择与验收要点

在配电箱、设备柜或者汽车电池旁，我们常需要把一根粗电缆可靠地固定到螺丝柱上。这时，一个金属小圆环——圆形压接端子(也叫线鼻子)就成了关键。但很多人都遇到过这样的窘境：明明压上了，一用力拉就脱开;或者用了一段时间，连接处发热严重。这往往不是端子质量问题，而是压线方法不标准。今天，我们就抛开那些模糊的经验，用最直观的方式，把圆形接线端子的标准压接流程掰开揉碎讲清楚。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、 压接前奏：不可或缺的两项准备}

压接，本质上是利用金属的塑性变形，让端子筒和导线导体合二为一,要想成功,准备工作必须到位。

1. 精准匹配：端子、导线、螺栓的“三角关系”

这是压接成功的基石，三者必须匹配：

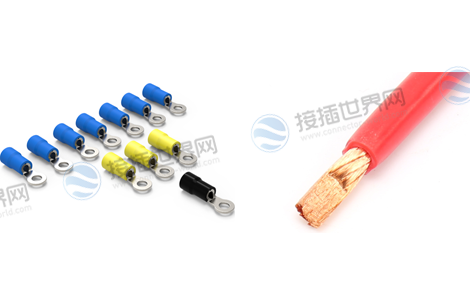

端子与导线：端子的线规范围(例如10mm²)必须完全覆盖你手中导线的实际截面积，导线过细会导致压不紧，过粗则插不进去或撑坏端子。

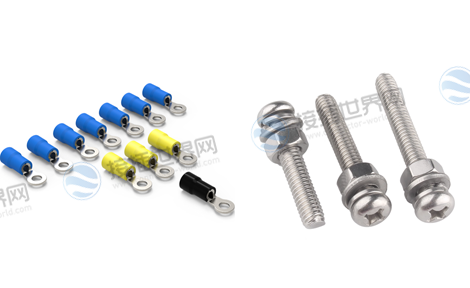

端子与螺栓：端子内环孔径(如Φ10.4mm)必须与你将要连接的螺栓或螺柱尺寸(如M10)相匹配，孔径太小装不上，太大会导致接触面积不足而发热。

简单口诀：先根据螺栓选端子内孔，再根据电线截面积选端子线规。

2. 工具就位：不止一把钳子那么简单

工欲善其事，必先利其器。压接质量直接取决于工具。

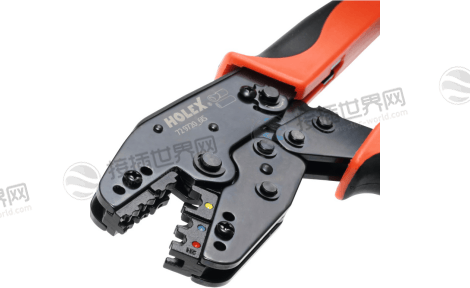

首选：专业压接钳，强烈推荐带有棘轮机构的手动压接钳。

它的好处是，一旦开始压接，必须完成整个压接循环(听到“咔哒”声)手柄才会松开，能有效避免因人力疲劳导致的“半压接”——这是连接虚接和发热的主要原因。

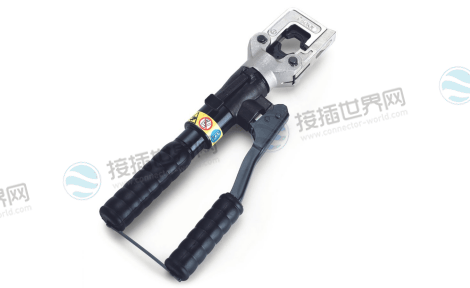

大截面利器：液压压接钳，对于70mm²、120mm²以上的大型端子，手动力量不足，就需要液压工具。它在达到预设压力时会自动释放，保证压接力恒定。

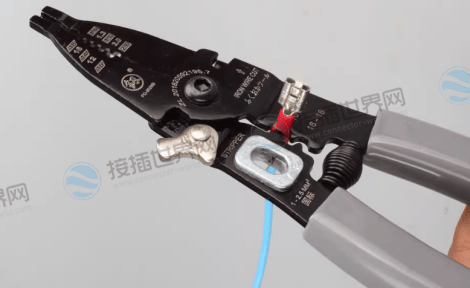

基础工具：一把合适的剥线钳，用于精确剥除绝缘皮而不伤导体;必要时准备一把小锉刀或砂纸，用于清洁导线表面的氧化层。

^{二、 核心六步：标准压接操作全流程}

现在，我们进入实操环节。请跟随以下步骤，一步步完成。

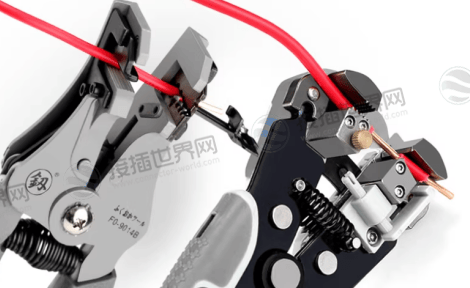

第一步：精确剥线

使用剥线钳，剥去导线末端绝缘层。剥线长度(L)是成败的关键，有一个明确的计算公式：剥线长度 L = 端子筒长 (B) + 两侧预留长度 (L1+L2)。

剥线长度参考：以常见端子为例，10mm²端子剥线长度通常在12-15mm左右。务必确保所有铜丝完整无缺地露出，且无任何损伤。

核心标准：最终压接完成时，端子的绝缘挡肩应顶住导线的绝缘外皮，端子筒内看不见任何裸露的铜丝，这是防短路和保证机械强度的关键。

第二步：清洁与预处理

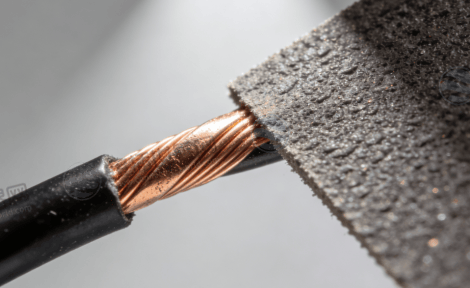

用砂纸轻轻打磨裸露的铜丝表面，去除氧化层，露出金属光泽。对于多股软线，可以将线芯朝一个方向稍微拧紧，使其更易插入。这一步能显著降低接触电阻。

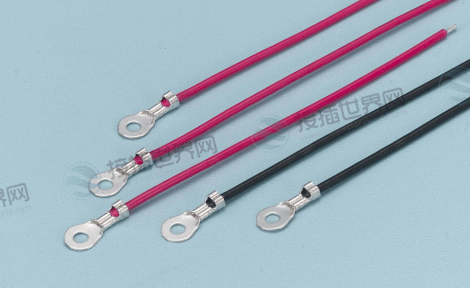

第三步：插入导线

将处理好的导线，沿着端子筒的漏斗形入口轻松插入。务必插到底，直到你能感觉到导线顶端触碰到筒底，并且从侧面观察，绝缘外皮已紧贴端子挡肩。

第四步：选择模具与定位

这是最需要细心的一步。在你的棘轮压接钳上，选择与端子筒尺寸(不是导线尺寸)完全匹配的压接模具。通常，模具上会刻有“10”、“16”等数字代表适用截面。

将端子的金属筒部分(非绝缘环部分)完全放入模具的凹槽中。

黄金法则：确保压接位置位于端子筒的中心区域，切勿过于靠近端口或根部。

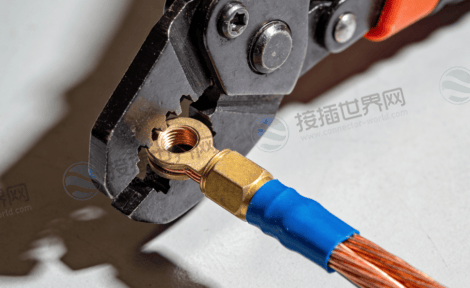

第五步：执行压接

握紧手柄，匀速发力。棘轮机构会开始工作，过程中你会感到阻力均匀增加，直到听到清晰的 “咔哒”声，这表示一个完整的压接循环已经完成，手柄会自动松开。此时，不要尝试在同一个位置进行二次压接。

第六步：质量初检

取下压接好的端子，先进行初步目视和手动检查：

外观：压接处应呈匀称的六边形或椭圆形，无明显裂纹或过度的材料飞边。

牢固度：用手以适当的力(非破坏性)拉拽导线，导线与端子之间应无任何松动或滑脱迹象。如果松动，必须剪掉重做。

三、 进阶与验收：从“压上”到“压好”

完成基础压接，我们还需关注以下两点，让连接更完美、更专业。

1. 绝缘与防护处理

如果你使用的是非绝缘端子，压接完成后必须套上绝缘热缩管，用热风枪或打火机均匀加热使其收缩，将裸露金属部分完全包裹。这在任何存在意外触碰短路的场合都是必须的。

对于预绝缘端子，压接后其彩色绝缘罩会自动覆盖连接点，但同样需要检查罩体是否完全到位。

2. 最终验收与安装

电气测试：有条件时，使用万用表测量压接后的回路电阻，并与直接测量一段导线电阻对比，两者应非常接近。

安装紧固：将端子环套入设备螺栓，依次加上平垫、弹簧垫，再拧紧螺母。紧固时，应确保端子环没有因受力而发生扭曲。

说到底，给圆形接线端子压线，真不是靠一把老虎钳“使劲夹紧”就能糊弄过去的活儿。它是一套从精准选型、规范操作到严格验收的完整技术流程。每一次可靠的压接，都是在为整个电气系统的安全运行打下坚实的基础。希望这份详尽的指南，能让你手里的压接钳变得更有“准头”，让每一个圆环端子都成为值得信赖的能量通道。记住，规范操作的痕迹，就藏在每一次均匀的受力、每一声清脆的“咔哒”，以及每一次用力的拉拽检验之中。
