圆形接线端子型号表 一文看懂工业连接器的结构、编码与选型全指南

如果你拆开过工业控制柜、机器人或是新能源汽车的充电接口，大概率会看到各式各样的圆形连接器。它们看似都是“一个圆筒加几个针脚”，但细看标识、尺寸和结构却千差万别。作为一名工程师或采购，当你被问到“圆形接线端子有哪些类型”时，如果只能模糊地回答“有大的、小的”，那可就远远不够了。今天，我们就来把这些“圆形接口”彻底理清，让你不仅知道它们有哪些类，更明白每一类是为解决什么问题而生的。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

^{一、 核心定义：什么是圆形接线端子?}

首先我们需要明确一个概念。广义上的“圆形接线端子”通常包含两大类产品：

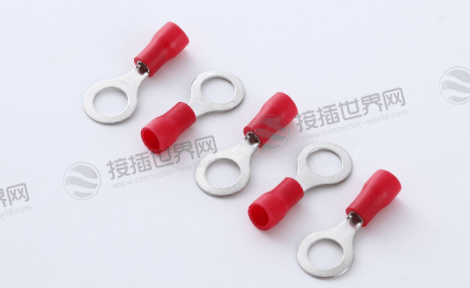

1. 简单圆形端子：

指单个的、用于导线端头处理的金属连接件，如圆环端子、叉形端子等。它们通常需要配合螺钉进行固定。

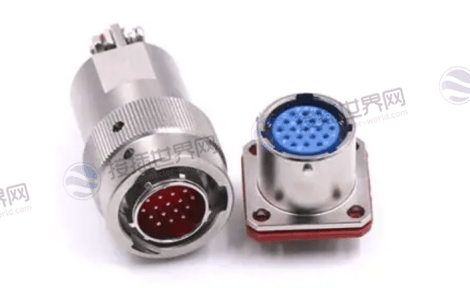

2. 圆形连接器：

指结构更复杂、由插头和插座配对使用的组件，用于实现设备与设备、电缆与设备之间的可插拔连接。

两者虽形态不同，但核心作用一致：

提供可靠、稳定且安全的电气连接，为了方便理解我们可以把它们统一看作实现“圆形接口”功能的不同技术路径。

^{二、 系统分类：从多个维度认识不同类型}

圆形接线端子的分类并非单一标准，而是可以从多个角度切入。掌握这些维度，是精准选型的关键。

1. 按结构与功能分类

这是最基础的分类方式，直接决定了端子的物理形态和适用场景。

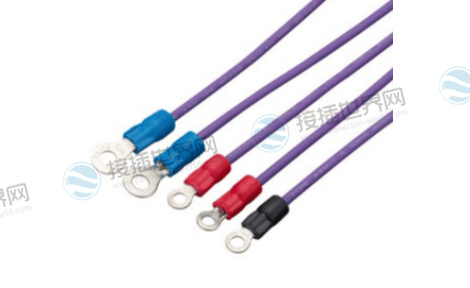

圆环端子：最常见的一种，导线压接后形成一个闭合圆环，通过螺钉穿过圆环进行固定。连接牢固，防松动性好。

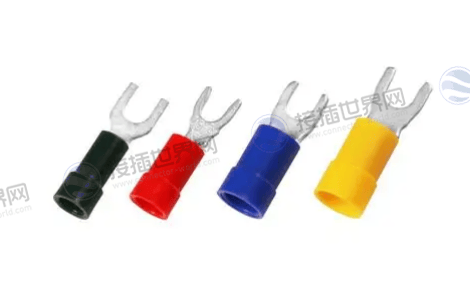

叉形端子：端子尾部呈“U”形开口，安装时无需完全卸下螺钉，只需松开即可将开口卡入，便于频繁拆卸和维护。

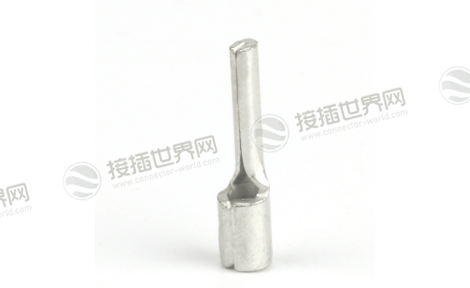

针形/子弹头端子：呈圆柱形，常用于插入式对接或套管式连接，适用于空间紧凑或需要快速对接的场合。

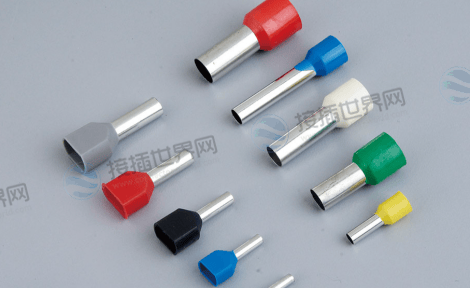

管形端子：一种中空的压接管，常用于将两根导线在其内部压接连接起来。

2. 按接线方式(夹紧单元类型)分类

国际标准IEC 60947-7-1将端子块的夹紧单元主要分为两大类，这直接关乎安装的便捷性与可靠性。

3. 按电气编码与尺寸标准分类

这是工业圆形连接器的核心分类法则，确保了不同设备接口的正确匹配。

公制螺纹标准(M系列)：这是工业领域的主流。“M”代表连接螺母的公制螺纹尺寸，常见的有M5、M8、M12、M23、M40等。数字越大，通常可承载的电流越大或集成的针脚越多。

电气编码：为了防止不同信号的连接器误插，接口设计了机械键槽(编码)。常见的编码有：

A编码：标准传感器/信号传输。

D编码：PROFINET、标准以太网。

X编码：10 Gbps高速以太网。

Y编码：混合型，可同时传输数据与电力(如PoE)。

S/K/L/T编码：主要用于交流或直流电源传输，电流承载能力强。

4. 按应用领域与特殊性能分类

根据最终的使用环境，端子会有针对性的设计。

防护等级：例如IP67(防尘、可短时浸水)、IP68/69K(防持续浸水或高压冲洗)，这对于户外、清洗或潮湿环境至关重要。

屏蔽型：带有360°屏蔽层的连接器，用于防止电磁干扰，确保数据信号(尤其是高频信号)的完整性。

混合型：在一个连接器外壳内集成电源、信号和数据等多种触点，实现“一线多能”，极大简化设备接口设计。

行业专用型：如符合IEC 61076-2-117标准的M17混合型连接器，便是为需要高度集成的设备而生的标准化三合一解决方案。

三、 关键选型因素指南

面对如此多的类型，如何选择?你可以遵循以下思路：

1. 电气参数优先：

首先明确需要传输的是信号、数据还是电力?确定所需的电流、电压以及信号速率。这直接指向了编码类型(如选A、D还是S编码)和尺寸(如小电流用M8，大电流用M12或M23)。

2. 匹配机械与环境要求：

连接频率：频繁插拔选推拉自锁式或卡口式;固定安装可选螺纹式。

环境挑战：有无油污、灰尘、溅水?根据情况选择相应的防护等级(IPXX) 和耐腐蚀材料(如镀镍、不锈钢外壳)。

空间限制：紧凑空间考虑小型化(如M5)或板后安装型连接器。

3. 权衡安装与维护成本：

追求安装速度和免维护，弹簧连接型和预制线缆组件是最佳选择。

考虑标准通用性，选择M12、A编码等市场保有量大的型号，便于采购和替换。

总结来说，“圆形接线端子有哪些类型”这个问题，背后是一套完整的工业连接器选型逻辑。它并非简单的型号罗列，而是需要你从电气性能、机械结构、环境防护和应用场景等多个层面进行交叉考量。从最基础的圆环端子到高度集成的M17混合型智能连接器，每一种进化都是为了更高效、更可靠地解决实际工程问题。希望这份指南能帮助你拨开迷雾，下次在面对选型目录时，能够胸有成竹地找到那个最适合你项目的“圆形钥匙”。记住，最好的不一定是最贵的，但一定是最契合你系统需求的。
