连接器材料知识点科普 连接器的结构原理有哪些？

对于连接器材料知识和结构原理，你了解多少？本文小编主要给大家讲述连接器材料知识的相关内容，关于连接器的结构原理也会有所提及，希望能够帮助大家更好地了解连接器，欢迎大家持续关注接插世界网~

连接器材料知识

在连接器生产制造中，常用的有绝缘材料、触头材料，下面具体围绕这两种材料为大家科普：

1、PBT材料

常用的PBT材料掺有20%～30%的玻璃纤维，耐开裂、耐冲击、耐电，具有良好的耐磨性、低摩擦系数、良好的润滑效果和耐油性以及良好的耐化学性阻力。在高温高湿下仍具有良好的介电强度，收缩率在0.6%~3.0%之间，耐温2.0度左右，具有良好的成型性和阻燃性。

2.ABS材质

这种材料具有良好的抗冲击、耐油、耐磨性，比较容易成型，刚性好，耐温100度左右。

3、LCP材料

LCP材料耐温290-320度，但吸水率比较大，一般用于耐高温低坡度的产品。

下面来了解一下触头材料，一般有两种类型的连接器触头材料，一种由黄铜制成，另一种由磷青铜制成。这两种材料的选择取决于触头的类型、插拔的频率以及连接器的电气工作，从条件和环境条件来看，一些常用的触头材料和连接器的用途如下：

1、磷青铜：磷青铜的硬度比黄铜高，但能长时间保持弹性，它通常用作工作温度低于300摄氏度的触点材料，在大多数连接器和扩展器中比较常见，或者接触器在连接器的正常弯曲处，使用磷青铜可以保证良好的可靠性。

2、黄铜：黄铜虽然是IDE材料，具有良好的导电性，但反复弯曲后容易变形和疲劳，它通常用作廉价连接器或连接器中的固定连接器。对于内部的其他金属部件，在需要高柔韧性的情况下，不应使用带有黄铜触点的连接器，当然，由于成本较低，黄铜在许多地方仍然可以胜任用作触点。

连接器结构原理

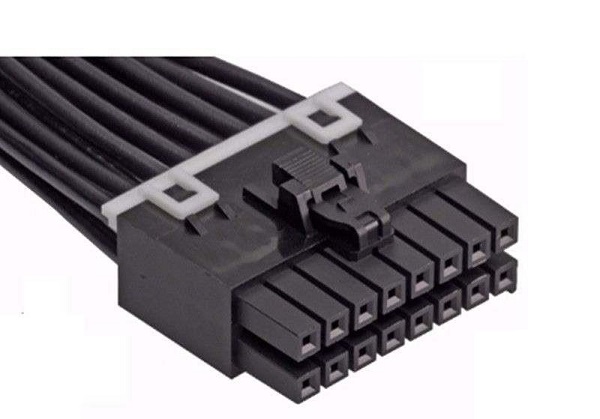

连接器的基本结构件有：接触件、绝缘体、外壳（视品种而定）、附件。

1、接触件

接触件是连接器完成电连接功能的核心零件，一般由阳性接触件和阴性接触件组成接触对，通过阴，阳接触件的插合完成电连接。阳性接触件为刚性零件，其形状为圆柱形（圆插针），方柱形连接器（方插针）或扁平形（插片），阳性接触件一般由黄铜，磷青铜制成。

2、绝缘体

绝缘体也常称为基座或安装板，它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能，良好的绝缘电阻，耐电压性能以及易加工性，是选择绝元器件缘材料加工成绝缘体的基本要求。

3、壳体

也称外壳，是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

4、附件

附件分结构附件和安装附件，结构附件如卡圈、定位键、定位销、导向销、联接环、电接插件缆夹、密封圈、密封垫等，安装附件如螺钉、螺母、螺杆、弹簧圈等，附件大都有标准件和通用件。

以上就是本文的全部内容，如果您想了解更多连接器、元器件或者汽车行业的相关资讯，请持续关注接插世界网。
