插拔式接线端子有什么作用，如何正确的进行插拔

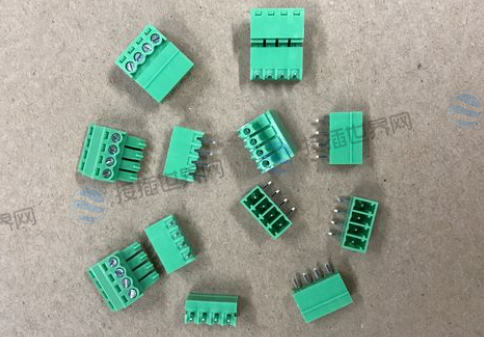

插拔式接线端子（Plugable Terminal）是一种可以拆卸和重新插入的连接器，常用于电子设备中，为用户提供方便和灵活性。它通常包括一个插头和一个插座，可以快速连接和断开电路，不需要工具或技术。

在本文中，小编主要给大家讲述插拔式接线端子的作用，同时也介绍插拔式接线端子的插拔方法，希望能够给予连接器行业者帮助，欢迎大家持续关注接插世界网！

插拔式接线端子的作用

插拔式接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

接线端子就是用于实现电气连接，和接线柱都是接线用的，没有什么严格的区别，只是接线端子通常用在配电箱里面比较方便接线，承受的功率一般较小（2－15）。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

插拔式接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来.各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等。既可以选择公制线规也可以选择标准线规。

此外，速普插拔式接线端子采用螺钉接线、片式弹簧、笼式弹簧接线技术，能够连接所有类型的导线，提供3.5mm至.62mm间距可供选择，同时可以根据使用需要选择接线方向、连接方向、插拔方向也可根据使用的导线选择弹片接线或螺钉接线。同时速普插拔式接线端子设计符合IEC60998、IEC61984、UL1059、UL486E等国际标准并通过CQC、UL、VDE、TUV、CE、ROHS等认证。

插拔式接线端子怎么插拔

插拔式接线端子一般有锁扣设计，可以通过按住锁扣并向上拉或向下推的方法将其拆开。在进行拆卸操作前，请确保断开电源，以防止电击危险。如果拆卸方法不清晰，请参考产品的说明书或寻求专业人员的帮助。

另外，插拔式接线端子的拔下方式因具体型号不同而不同，但通常可以使用以下步骤：

1. 确定位置：找到插拔式接线端子的位置并确定它的方向。
2. 释放锁定：找到锁定机构，并按照说明释放锁定。
3. 提起插头：在解锁后，提起插头并拔出。

注意：请勿用力过猛，以免损坏插头或插座。如果因为过于固定而无法解锁，请遵循说明书上的指示或请专业人员处理。

插拔式接线端子的优势

插拔式接线端子具有以下优势，具体如下：

• 方便：插拔式接线端子允许用户快速和方便地连接和断开电路，不需要任何工具或专业技能。
• 可靠性：插拔式接线端子提供可靠的连接，确保电路不会因为移动或振动而脱落。
• 灵活性：插拔式接线端子可以快速和灵活地更换或更新电子设备，满足多种应用需求。
• 方便维护：插拔式接线端子允许用户快速检查和维护电路，有助于降低维护成本。
• 安全性：插拔式接线端子的安全性高，不会造成短路，不会对人体造成电击危险。

总结

简单来说，插拔式接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。 此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。目前插拔式接线端子在日常生活中的应用非常广泛，大家在拆卸时，务必要知道插拔式接线端子的插拔顺序。
