射频连接器基础知识 射频连接器频率功率对照

射频同轴连接器，是装接在电缆上或安装在仪器上的一种元件，可以作为传输线电气连接或分离的元件，与处理低频电信号（通常为 60 赫兹）的电连接器不同，射频连接器用于在高达每秒 180 亿周期（18 千兆赫兹），及以上的宽频率范围内传输射频能量，本文将为您介绍射频连接器相关的基础知识。

一、射频连接器的作用

由于射频同轴连接器的特点，它不仅广泛应用于汽车、信息通讯、通讯广播、通讯网络、仪器测试、医疗、航天、交通运输、天线，还可以应用于安全系统、民用航空、微波元件、射频微波开关、电子消费品、国防军事等等场合和设备之中。

随着科技的发展，射频连接器的高质量和高可靠性还要在高、精、尖的行业内成长到完美，未来射频连接器的发展方向可能是：

1、高速高频率的射频连接器

伴随着5G网络时代的盛行，5G高数据信息和高传送的要求，射频连接器注定要进行特性升级，射频连接器在5G通信里出任着光信号和电子信号的转换重担。

2、精准度高、成本费更低的射频连接器

在汽车行业，汽车连接器是一处十分大的销售市场，并且车辆对安全系数要求十分高，伴随着纯电动车的成长，射频连接器在精密度和成本费的要求也越来越高。

3、更小、更方便快捷的射频连接器

先前的射频连接器用于诸多触点，多添充在扩充卡槽中，现在5G时代逐渐到来，一件光纤设备很有可能有着几十个射频连接器，促使射频连接器务必更加精巧且能够进行性能卓越的对接。

二、射频连接器与同轴连接器的关系

射频连接器也称为射频同轴连接器，基本上是指工作在数兆赫兹范围内的电连接器，它们通常与同轴电缆一起使用，射频连接器有标准型、微型型、超微型型和精密型。

同轴连接器（也有人称它为射频连接器或RF连接器，其实严格来说射频连接器并不完全等同于同轴连接器），射频连接器是从连接器的频率来看的，同轴连接器是从连接器的结构来分类的，有些连接器不一定是同轴的，但是在射频领域也有使用同轴连接器，低频也可以使用同轴连接器，比如很常见的音频耳机插头，频率不超过3MHz。

从传统的角度来看，射频是指MHz类别，现在微波领域经常使用同轴连接器，在GHz类别中，一直使用“射频”一词，它既有连接器的共性，也有它的特殊性。

同轴连接器具有内导体和外导体，内导体用于连接信号线，外导体不仅是信号线的地线（反映在外导体的内表面），还起到屏蔽电磁场的作用，屏蔽内部来自外界的电磁波干扰作用于外导体的内表面，外部电磁场对内部干扰的屏蔽作用作用于外导体的外表面，这一特性赋予了同轴连接器很大的空间和结构优势。

三、射频连接器频率介绍

射频（RF）是RadioFrequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300KHz～300GHz之间，射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。

微波是指频率为300MHz~300GHz的电磁波，是无线电波中一个有限频带的简称，即波长在1毫米~1米之间的电磁波，是分米波、厘米波、毫米波的统称。

毫米波：波长为1～10毫米的电磁波称毫米波，它位于微波与远红外波相交叠的波长范围，因而兼有两种波谱的特点。

频率：是单位时间内完成周期性变化的次数，是描述周期运动频繁程度的量，常用符号f或ν表示，单位为秒分之一，符号为s-1。为了纪念德国物理学家赫兹的贡献，人们把频率的单位命名为赫兹，简称“赫”，符号为Hz。

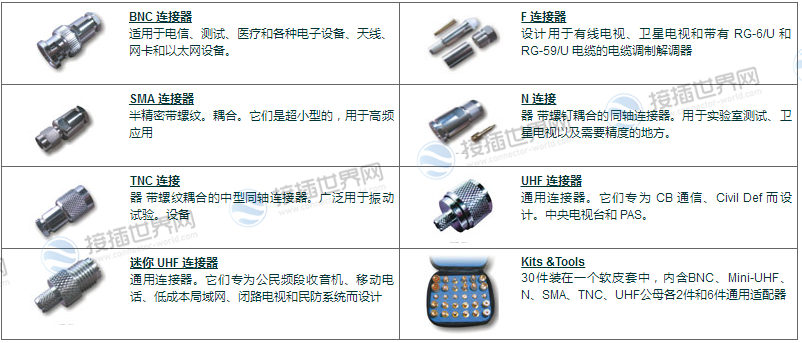

1、BNC-75欧姆连接器最高所有频率为1GHz

2、SMB-75欧姆&MiniSMB-75欧姆连接器最高所有频率为4GHz

3、MCX-75欧姆连接器最高所有频率为6GHz

4、SMC-75欧姆连接器最高所有频率为10GHz

5、N-75欧姆连接器最高所有频率为1.5GHz

6、TNC-75欧姆连接器最高所有频率为1GHz

以上就是射频连接器基础知识、射频连接器频率功率介绍，如果您想了解更多连接器、元器件或者汽车行业的相关资讯，请持续关注接插世界网。
