射频连接器分类标准是什么，射频电缆的规格型号有哪些

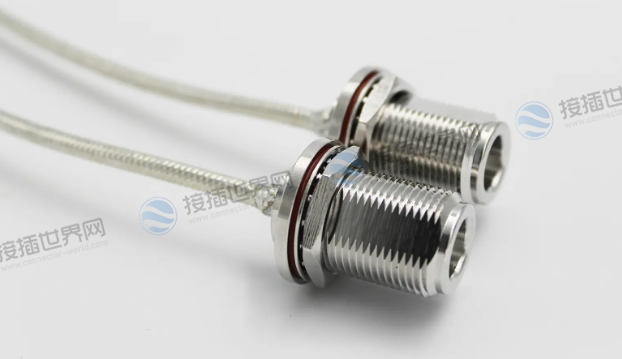

射频连接器与同轴电缆、微带线或其它射频传输线连接，以实现传输线电气连接、分离或不同类型传输线转接的原件。属于机电一体化产品，起桥梁作用。

射频连接器的型号由主称代号和结构代号两部分组成，中间用短横线“-”隔开。主称代号射频连接器的主称代号采用国际上通用的主称代号，具体产品的不同结构形式的命名由详细规范作出具体规定。

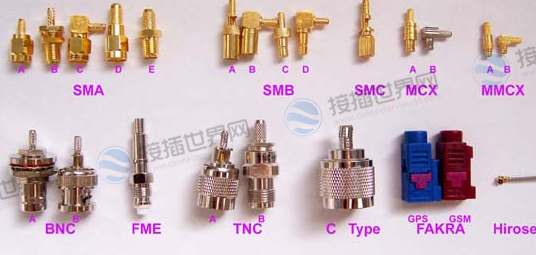

主要类型

射频连接器按连接界面结构分为：

• 卡口式，包括内卡口、外卡口：BNC；
• 螺纹式，包括右旋螺纹、左螺：L297/16，N，F，TNC，SMA，SMC，SSMA，SSMB，FME，L91.6/5.6，7mm，3.5mm，2.4mm，K2.92mm，1.85mm，1mm;
• 推入式，包括直插式、自锁式：SMB，SSMB，MCX，MMCX，SMP，SMI，BMA，SAA;

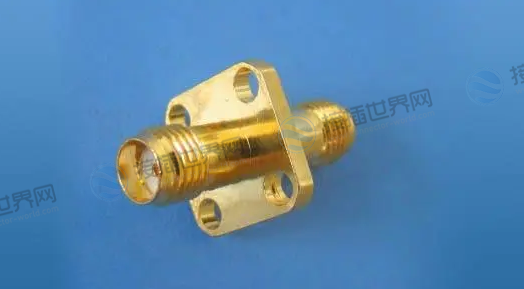

• 法兰连接式：FC，SC，ST，LC，MTRJ

射频连接器按尺寸大小分类：

• 标准型：UHF，N，7/16，7mm;
• 小型：BNC，TNC;
• 超小型：SMA，SMB，SMC，MCX，BMA，SAA，3.5mm;
• 微型：SSMA，SSMB，MMCX，2.4mm，K2.92mm，1.85mm，1mm;

主要规格

射频电缆连接器的规格参数主要包括以下几个方面：

1. 阻抗：几乎所有的射频连接器和电缆被标准化为50Ω的阻抗。唯一的例外普遍是75Ω系统通常用于有线电视安装。它也是重要的射频同轴电缆连接器具有相匹配的电缆的特性阻抗。如果不是这样，一个不连续性被引入和损失可能导致。
2. VSWR电压驻波比：在理想情况下应该是团结，良好的设计和实施能保持VSWR低于1.2在感兴趣的范围内。
3. 频率范围：现在大多数射频工作是在1至10GHz的范围，因此，连接器必须在这个区域的低损失。对于10GHz以上的情况下-有很多工作，现在在10至40GHz范围内的事情的-有其中选择较新的连接器。他们是昂贵的，因为是电缆本身。
4. 插入损耗：这是在感兴趣的频率范围内的连接器损耗。损失通常在0.1和0.3分贝。定如何临界每瓦或分数瓦是在大多数设计中，即使是这样的小的损失，必须最小化，计入链路损耗预算。它在低噪声前端，当信号强度和信噪比低尤为重要。

总结

射频电缆连接器是一种比较典型的连接器，其应用范围也是非常的广泛，其电性能取决于电缆的性能、电缆的接触、连接器的几何尺寸、内导体的接触等等。同轴线的最大频率必须是传输线中最薄弱的元件的最大使用频率，因为它取决于所有元件而不是某个元件。
