端子排的布设原则 端子排的应用

接线端子排是一种常用的电气连接器，用于连接电线和电缆，通常用于控制箱、仪表柜、机柜等场合。在进行接线端子排的布设时，需要遵循一些原则，以确保电气系统的安全可靠性。以下是接线端子排的布设原则，希望能对大家有所帮助！

端子排的布设原则

1.布设前需进行设计：在进行接线端子排的布设前，需要进行设计，包括电气系统的布局、电气元件的选择、接线端子排的数量和类型等。同时需要根据具体的应用场景选择合适的接线端子排，例如需要承受高电流、高温等条件下，需要选择相应的型号。

2.采用合适的接线端子排：在选择接线端子排时，应考虑接线端子排的大小、电流容量和接线方式等因素。应根据具体的电路要求选择合适的接线端子排。一般来说，高电流的电路需要选择大型的接线端子排，而低电流的电路可以选择小型的接线端子排。

3.接线排间距要足够：为了避免相邻的接线端子排之间发生短路，应确保它们之间有足够的间距。一般来说，相邻的接线端子排之间的间距应该大于其外壳宽度的两倍。

4.根据电路功能进行分组：在进行接线端子排的布设时，可以根据电路的功能将接线端子排分组，以方便维护和检修。例如，可以将控制回路和电源回路分别布设在不同的接线端子排上。

5.采用标准化标识：在进行接线端子排的布设时，应采用标准化的标识方式，以便于维护和检修。例如，可以采用颜色编码或数字编码来标识不同的电路和接线端子排。

6.合理利用接线端子排的空间：在进行接线端子排的布设时，应合理利用其空间，尽量避免过度拥挤，以便于维护和检修。

总之，在进行接线端子排的布设时，需要根据具体的电气系统要求，选择合适的接线端子排，遵循以上原则进行布设，以确保电气系统的安全可靠性。

端子排的应用

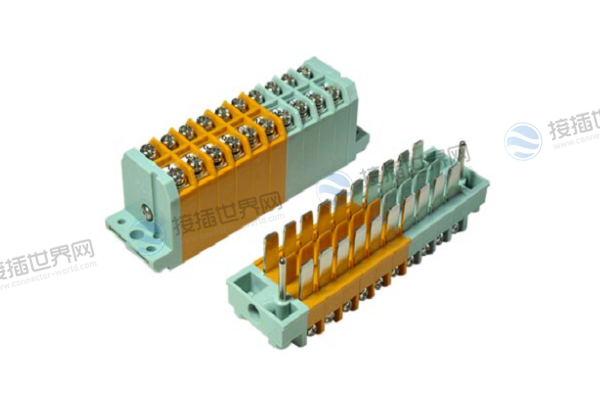

端子排(Terminal Block)是电气工程中常见的连接器件，它的应用十分广泛。它可以用于连接和分配电线、电缆或其他电气设备，通常是由金属或塑料制成，有许多排列的电气连接点，可以安装在机箱、控制柜或其他电气设备中。以下是端子排的应用：

1.电力配电：端子排常用于电力配电箱中，用于将电源连接到电路中的不同设备。它们可以方便地分配电力到多个设备，同时也可以减少电缆的混乱和交错。这些连接器通常使用大型端子排来支持高电流和高电压。

2.控制系统：在控制系统中，端子排通常用于将传感器、执行器和其他设备连接到PLC或其他控制器。通过使用端子排，可以将电气线缆分配到不同的控制器输入/输出端口，以支持自动化和控制设备的功能。此外，它们还可以减少连接线和电缆的混乱，提高电路的可靠性。

3.仪表接线：端子排还可用于连接各种传感器和测量设备。在仪器和测量系统中，端子排可用于连接温度传感器、压力传感器、流量计等等。此外，它们也可以用于连接现场总线系统和其他通信协议。

4.机器人控制：在机器人控制系统中，端子排用于连接电机、传感器、控制器和其他设备。这些连接器可以方便地将信号和电源连接到机器人系统中的各个组件，从而支持机器人的运动和控制。

总的来说，端子排是在电气和电子设备中用于连接和分配电线和电缆的重要工具。它们广泛应用于各种行业和应用领域，如工业自动化、电力系统、电气设备和电子设备等等。端子排具有多种形状和规格，以适应不同的应用需求，它们简单实用、可靠性高、安装和维护方便。
