displayport接口怎么连显示器?dp连接显示器教程分享
DisplayPort接口连接显示器步骤：确认电脑和显示器均支持DP接口（若需转接需适配器），关机状态下将DP线两端分别插入电脑输出口和显示器输入口，确保卡扣固定。开机后显示器自动识别信号，按菜单键切换至DP输入源，进入系统设置调整分辨率（建议显示器原生分辨率）及刷新率。若无信号，检查线材、接口松动或更新显卡驱动。高刷新率场景建议使用DP 1.4及以上线缆。
一、基础连接：6步零差错操作流程
1. 接口识别与准备

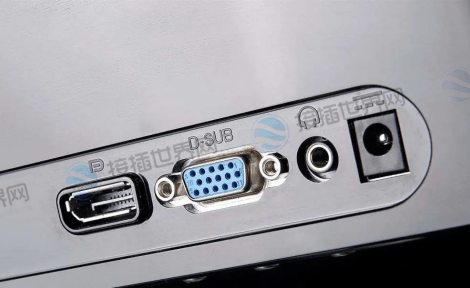

显示器端：
确认DP接口形态(标准20针/Mini DP/USB-C DP Alt Mode)
优先选择DP 1.4版本端口(标识如下图)
电脑端：

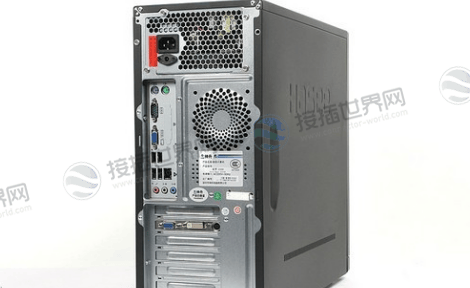

台式机：独立显卡DP口(避免误接主板集显口)

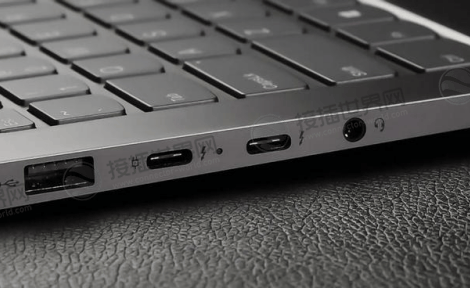

笔记本：USB-C口需确认支持DP Alt Mode(雷电3/4兼容)
2. 线缆选型黄金法则
| 场景 | 线缆类型 | 认证要求 | 传输能力 |
|---|---|---|---|
| 4K@60Hz常规距离 | VESA认证DP 1.4铜缆 | DP8K认证 | 3米内无损 |
| 8K@60Hz/长距离 | 有源光纤DP线(如Cable Matters) | VESA UHBR认证 | 300米零衰减 |
| 工业环境 | 双屏蔽线(铝箔 + 编织网) | IEC 61000 - 4 - 6 Level 4 | EMI衰减>30dB |
3. 物理连接操作规范
1. 解锁DP口：按下接口卡扣(若有)
2. 对准方向：DP接口梯形角对齐(严禁蛮力插入)
3. 插入锁定：听到“咔嗒”声表示锁扣生效(拔出力>50N)
4. 通电顺序：先开显示器→再开主机(避免EDID握手失败)
工业级警示：
振动场景(车载/机床)必用带锁扣DP口(TE 5650667-1)
腐蚀环境(电镀车间)选不锈钢外壳接口(耐盐雾96h)
二、系统配置：解决无信号/黑屏问题
1.Windows/macOS核心设置
| 系统 | 设置路径 | 关键参数 |
|---|---|---|
| Windows | 设置→系统→显示→高级显示设置 | 刷新率调至120Hz及以上需DP1.4 |
| macOS | 系统设置→显示器 | 开启高动态范围(HDR)需DP1.4 |
| 通用必检 | 显卡控制面板(NVIDIA/AMD) | 确认输出色深10bpc(DP1.4独占) |
2. EDID握手失败急救方案
症状：显示器亮但提示“无信号”，OSD菜单可打开
解决：
1. 下载Monitor Asset Manager读取显示器EDID
2. 用CRU(Custom Resolution Utility)强制写入标准EDID(1920×1080@60Hz)
3. 重启后逐步提升至目标分辨率
3. HBR3带宽不足处理
症状：4K@120Hz间歇黑屏，降分辨率后恢复
方案：
三、高级应用：工业级多屏与音视频整合
1. 菊花链多屏串联(DP MST技术)
连接拓扑：
电脑 → DP口1 → 显示器1 DP OUT → 显示器2 DP OUT → 显示器3
配置要求：
显示器需支持DP OUT端口(如Dell U2723QE)
系统开启MST模式(NVIDIA控制面板→多屏→启用)
2. 音视频同步传输方案
音频输出：
DP线直连显示器→通过ARC回传至音箱(需显示器支持音频输出)
USB扩展：
选用DP Alt Mode线缆(如Cable Matters 201056)，同步传输：
视频：4K@120Hz
数据：USB 3.1(10Gbps)
供电：100W PD快充
四、严苛场景连接强化
1. 抗干扰方案(工厂/医疗)
| 干扰类型 | 防护措施 | 实施案例 |
|---|---|---|
| 电磁干扰 | 磁环 + 双屏蔽线 | 莫仕Belden 7813A(双屏蔽) |
| 静电放电 | 接口端集成TVS二极管 | Littelfuse SP3022 |
| 长距离传输 | DP光纤中继器(300米) | Extron DTP 4K 330 |
2. 机械可靠性加固
锁扣防脱：
工业级DP接头(TE 5650667-1)拔出力>50N
焊点强化：
设备端接口补焊锡膏(耐50G振动)
五、故障排查速查表
| 故障现象 | 诊断方法 | 解决方案 |
|---|---|---|
| 黑屏无信号 | 万用表测DP 20脚(HPD)电压 | HPD与GND并联10kΩ电阻 |
| 4K@120Hz闪屏 | 查看线缆认证标签 | 更换DP8K认证线 |
| 多屏无法串联 | 检查显示器MST功能开关 | 更新显示器固件 |
| USB - C转DP失效 | 确认笔记本支持DP Alt Mode | 改用雷电4接口(100%兼容) |
DisplayPort连接显示器需严守接口匹配、线缆认证、系统配置三原则：
1. 物理层：认准DP 1.4标识，锁扣插入听到“咔嗒”声
2. 链路层：4K@120Hz必用VESA DP8K认证线(阻抗100Ω±5%)
3. 协议层：多屏串联启用MST模式，HDR需设10bpc色深
连接箴言：
认证线缆是根基，插紧锁扣莫忘记;
MST多屏显神通，工业抗扰稳如钟!
