DisplayPort接口是什么意思?高清数字传输标准深度解析
DisplayPort(DP)是由视频电子标准协会(VESA)制定的数字式视频接口标准，主要用于连接视频源设备(如电脑、显卡)与显示设备(显示器、投影仪)，支持高清视频、音频及USB数据传输，其设计旨在取代VGA、DVI等传统接口，通过主动/被动适配器兼容HDMI、DVI、VGA等接口，具备高带宽(如DP 2.0达80Gbps)、多流传输(MST)和低功耗特性，广泛应用于高性能显示器、车载显示及专业设备，且免授权金政策降低了应用成本。
一、技术本质：开放标准的革新性设计
1. 物理结构定义
接口形态：

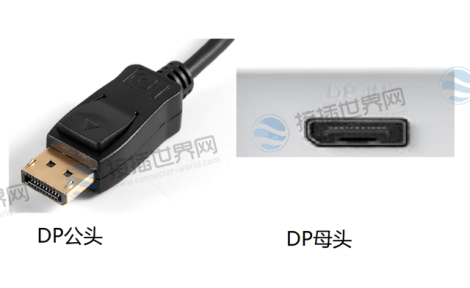

标准DP：20针L型接头(16mm×4.8mm)，带机械锁扣防误插

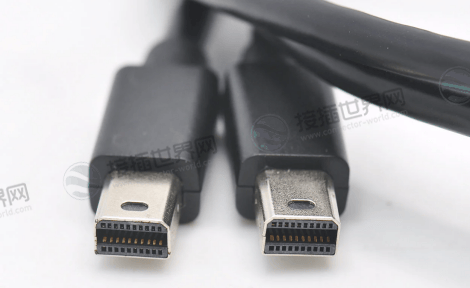

Mini DP：苹果开发的缩小版(7.5mm×4.5mm)，用于超薄设备
引脚功能：
4条主通道传输音视频 + 1条辅助通道(1Mbps)传输控制/USB信号
2. 核心传输原理
微封包架构：
将视频/音频数据分割为小封包传输，时钟信号嵌入数据流(对比HDMI的TMDS即时传输)，优势包括：
单线缆支持多视频流(如1条DP线驱动3台1080p显示器)
减少引脚数，提升扩展性(未来升级无需重新设计接口)
高带宽基础：
通过PCIe电气层实现通道聚合，初始版本(1.0)即达10.8Gbps，超越同期HDMI 1.3(10.2Gbps)
二、核心优势：为何工业与专业领域首选DP?
1. 性能碾压性优势
| 参数 | DisplayPort 2.1 | HDMI 2.1 |
|---|---|---|
| 最大带宽 | 80Gbps | 48Gbps |
| 8K支持 | 120Hz(无压缩) | 60Hz(有损压缩) |
| 多屏扩展 | 菊花链串联6屏 | 需分线器 |
| 色深 | 16bit/通道 | 12bit/通道 |
数据来源：DP协议规范及HDMI官方文档
2. 成本与兼容性突破
零版权费用：
开放标准降低厂商成本(HDMI每台设备需付$0.15授权费)
直接驱动面板：
省去TMDS转换电路，使显示器更薄(内接型DP比LVDS接口小30%)
三、版本演进：从1.0到2.1的关键升级
1. 划时代版本解析
DP 1.2(2009年)：
带宽翻倍至21.6Gbps，支持4K@60Hz，引入多流传输(MST)实现菊花链多屏
DP 1.4(2016年)：
新增显示流压缩(DSC)技术，支持8K@60Hz/HDR，兼容USB-C
DP 2.1(2022年)：
带宽提升至80Gbps，支持16K@60Hz或双8K@120Hz，为VR/工业设计铺路
2. 工业场景适配方案
工厂控制台：
单DP接口串联3台4K监控屏(MST Hub节省70%布线成本)
医疗影像：
DP 1.4的10-bit色深精准呈现DICOM灰度影像
车载系统：
SlimPort技术通过USB-C转DP，实现中控屏4K投屏(零电池损耗)
四、与HDMI的本质区别：技术路线分野
| 维度 | DisplayPort | HDMI |
|---|---|---|
| 传输技术 | 微封包架构(类以太网) | TMDS即时传输(DVI扩展) |
| 核心定位 | 计算机/专业设备 | 消费电子(电视/游戏机) |
| 多屏支持 | 原生菊花链(无需分线器) | 需矩阵切换器 |
| 协议开放性 | 免授权(VESA开放标准) | 封闭标准(HDMI论坛授权) |
关键结论：HDMI取代模拟信号，DP取代数字接口(DVI/VGA)
五、选型指南：三大场景决策逻辑
1. 电竞/设计工作站：
必选DP 2.1 → 支持4K@240Hz刷新率(HDMI 2.1上限为4K@120Hz)
2. 多屏金融交易台：
DP 1.2 MST Hub → 单接口驱动6屏，布线简化50%
3. 超薄笔记本扩展：
USB-C转DP协议 → 保留Mini DP物理空间(如MacBook Pro)
DisplayPort接口是VESA推动的开放型数字音视频传输标准，其微封包架构、多流技术(MST)及超高带宽(80Gbps)重新定义了高清传输边界，选型需锁定三要素：版本迭代(DP 2.1>1.4)、多屏扩展需求(菊花链级联)、物理形态适配(标准/Mini/USB-C)。
核心记忆口诀：
微封包，高带宽，多屏一线连;
免授权，驱面板，专业首选DP!
