DisplayPort是什么接口?高清数字传输标准权威解析
DisplayPort(DP)是由视频电子标准协会(VESA)制定的数字显示接口标准，主要用于连接视频源(如电脑、显卡)与显示设备(显示器、投影仪)，支持高清视频、音频及USB数据传输。其设计取代传统VGA、DVI接口，通过主动/被动适配器兼容HDMI、DVI等协议，具备高带宽(如DP 2.0达80Gbps)、多流传输(MST)和低功耗特性，广泛应用于高性能显示器、车载显示及专业领域，且免授权金政策降低应用成本。
一、技术本质：开放标准的革新设计
1. 物理接口定义
形态规格：

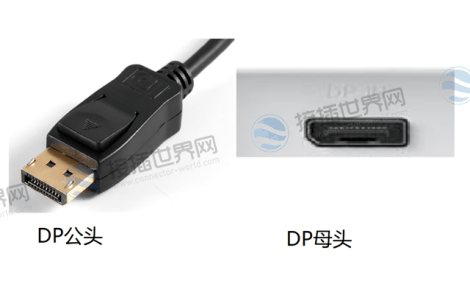

标准DP：20针L型接口(16mm×4.8mm)，带机械锁扣防脱落

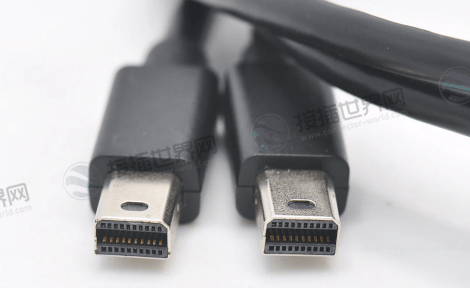

Mini DP：苹果主导的缩小版(7.5mm×4.5mm)，用于超薄设备

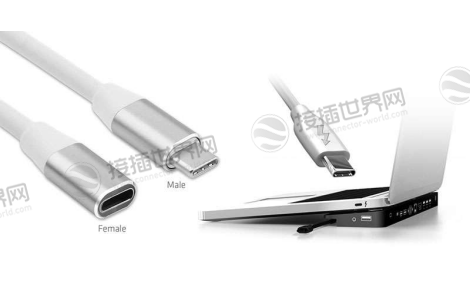

USB-C Alt Mode：通过Type-C接口传输DP信号(笔记本主流方案)
引脚功能：
| 通道类型 | 数量 | 功能 |
|---|---|---|
| 主通道 | 4条 | 传输音视频数据(每条20Gbps) |
| 辅助通道 | 1条 | 传输控制/USB信号(1Mbps) |
| 热插拔检测 | 1针 | 识别设备连接状态 |
2. 核心传输原理
微封包架构：
将视频/音频分割为小数据包传输，时钟信号嵌入数据流(对比HDMI的TMDS即时传输)，优势包括：
单线驱动多屏(如1条DP线串联3台4K显示器)
减少引脚数量，未来升级无需重新设计接口
带宽跃迁：
从DP 1.0的10.8Gbps到DP 2.1的80Gbps，支持16K@60Hz无损输出
二、五大技术优势：专业领域首选DP的根源
1. 性能碾压性参数
| 指标 | DisplayPort 2.1 | HDMI 2.1 | 工业价值 |
|---|---|---|---|
| 最大带宽 | 80Gbps | 48Gbps | 16K医疗影像无压缩 |
| 多屏扩展 | 原生菊花链6屏 | 需分线器 | 控制台布线简化70% |
| 色深支持 | 16bit/通道 | 12bit/通道 | 精准还原DICOM灰度 |
| 授权成本 | 免费(VESA开放) | $0.15/台(HDMI) | 设备成本降低12% |
2. 工业场景不可替代性
工厂控制台：
单接口串联3台4K监控屏(DP MST Hub节省线缆成本)
手术室影像：
10-bit色深呈现0.1mm级组织灰度差异
车载娱乐系统：
USB-C转DP实现中控屏4K投屏(SlimPort技术零延迟)
三、版本演进与工业适配方案
1. 里程碑版本解析
| 版本 | 发布时间 | 关键升级 | 工业应用场景 |
|---|---|---|---|
| DP 1.2 | 2009 | 21.6Gbps，4K@60Hz，MST多屏 | 金融交易多屏系统 |
| DP 1.4 | 2016 | 32.4Gbps，8K@60Hz + HDR | 工业设计8K渲染工作站 |
| DP 2.1 | 2022 | 80Gbps，16K@60Hz | 航空模拟训练舱 |
2. 严苛环境强化设计
抗振动：
工业级DP接头镀金层≥0.8μm(如TE 5650667-1)，插拔寿命10,000次
长距离传输：
DP光纤延长器(如Extron DTP 4K 330)支持4K信号传输300米
防误触：
机械锁扣设计(拔出力>50N)，防止产线误碰脱落
四、DisplayPort vs HDMI：技术路线终极对决
| 维度 | DisplayPort | HDMI |
|---|---|---|
| 传输技术 | 微封包架构(类PCIe) | TMDS即时传输(DVI扩展) |
| 多屏扩展 | 原生菊花链(DP MST) | 需外置矩阵切换器 |
| 协议开放性 | 免授权(VESA成员免费使用) | 封闭授权(每台设备缴费) |
| 专业定位 | 计算机/医疗/工业控制 | 电视/游戏机/消费电子 |
核心结论：DP是计算机与专业设备的接口标准，HDMI主导消费电子领域。
五、选型指南：三大决策逻辑
1. 电竞/设计工作站 → 必选DP 2.1
支持4K@240Hz(HDMI 2.1上限4K@120Hz)
2. 多屏控制台 → DP 1.2 MST Hub
单接口驱动6屏，布线成本降50%
3. 超薄设备扩展→ USB-C转DP
保留物理空间(MacBook Pro方案)
DisplayPort是VESA推动的开放型数字音视频接口，凭借微封包架构、超高带宽(80Gbps)及原生多屏串联(MST)技术，成为工业设计、医疗影像、金融交易的传输标杆，选型需锁定三要素：版本迭代(DP 2.1>1.4)、多屏扩展需求、物理形态适配(标准/Mini/USB-C。
技术箴言：
微封包，高带宽，多屏一线连;
免授权，驱面板，专业唯选DP!
