displayport接口和hdmi接口可以一起用吗?多屏协同方案教程分享与解析
DisplayPort(DP)和HDMI接口可以一起使用，但需注意兼容性和连接方式。两者物理接口不通用，直接插接无法工作，但可通过转换器或转接线实现互转，例如DP转HDMI线需确保信号源端(如电脑)连接DP接口，接收端(如显示器)连接HDMI接口，此外若设备支持多屏输出，可通过不同接口同时连接多个显示器，如显卡的DP接口和主板的HDMI接口分别驱动两台显示器，但需在系统中设置扩展显示模式。需注意转换过程中可能存在的信号损失，并选择支持高分辨率和刷新率的转接设备。
一、技术可行性：双接口协同工作原理
1. 显卡多屏输出能力验证
| 显卡类型 | 最大支持接口 | DP + HDMI同时输出 | 性能限制 |
|---|---|---|---|
| NVIDIA RTX 40系 | 4个独立显示输出 | 是 | 8K总分辨率上限 |
| AMD RX 7000系 | 6个输出 | 是 | 带宽共享(PCIe 4.0) |
| 英特尔核显 | 3个输出 | 是(需主板支持) | 4K总分辨率上限 |
自检命令：
Windows：`dxdiag` → 显示标签页
Linux：`xrandr --listproviders`
2. 信号传输本质差异
| 维度 | DisplayPort | HDMI | 共存影响 |
|---|---|---|---|
| 协议架构 | 微封包(类PCIe) | TMDS(即时传输) | 无冲突 |
| 时钟机制 | 内嵌时钟 | 独立时钟通道 | 需显卡分别生成信号 |
| 带宽占用 | 占用PCIe通道 | 独立通道 | 共享显卡总带宽 |
核心结论：
DP与HDMI信号物理层与协议层独立，可同时输出，但受限于显卡总渲染能力与带宽分配。
二、双接口部署方案：分场景实战
1. 家庭娱乐/电竞多屏

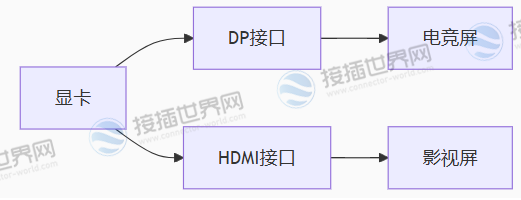

典型配置：

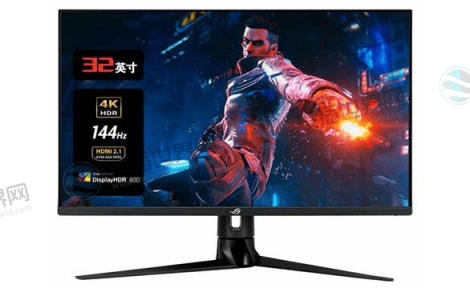

DP接主屏(4K@144Hz电竞显示器)

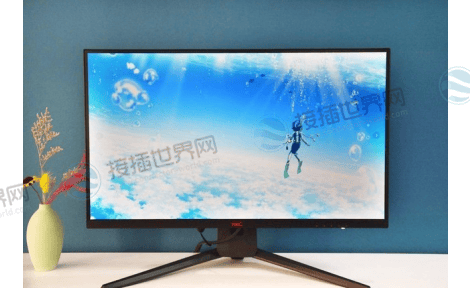

HDMI接副屏(2K@60Hz影视副屏)
系统设置：
NVIDIA控制面板：配置Surround多屏 → 主屏设为游戏焦点
避免问题：关闭副屏G-Sync(防止帧率冲突)
2. 金融交易多屏系统
工业级方案：
| 组件 | 型号 | 功能 |
|---|---|---|
| 显卡 | AMD Radeon Pro W6800 | 支持6屏输出 |
| DP输出 | 4台4K行情屏(菊花链) | 通过MST Hub串联 |
| HDMI输出 | 2台竖屏资讯屏 | 显示新闻/通讯软件 |
延迟同步技术：
使用AMD Eyefinity统一刷新率(锁定60Hz)，消除跨协议显示延迟差异
3. 医疗影像双屏协作
关键需求：
DP接口：10-bit色深输出DICOM影像(诊断屏)
HDMI接口：8-bit色深输出报告界面(操作屏)
信号隔离方案：
DP线：双屏蔽铜缆(Belden 7813A)防EMI干扰
HDMI线：光纤延长(100米)隔离设备间电气噪声
三、工业级冲突解决与优化
1. 五大常见问题与修复
| 故障现象 | 根源 | 解决方案 |
|---|---|---|
| 副屏闪烁 | 时钟信号干扰 | DP/HDMI线间距>20cm |
| 音频输出混乱 | 默认音频设备冲突 | 指定DP为音频输出源 |
| 4K + 2K分辨率降级 | 显存带宽不足 | 降低色深(10bit→8bit) |
| HDR效果失效 | 双接口HDR协议不兼容 | 仅主屏开启HDR |
| 热插拔检测失灵 | HPD引脚电平冲突 | BIOS禁用快速启动 |
2. 抗干扰强化设计
| 干扰类型 | DP线防护 | HDMI线防护 |
|---|---|---|
| 电磁干扰 | 双屏蔽层+磁环(>30dB) | 光纤HDMI(光电解耦) |
| 静电放电 | TVS二极管阵列(±15kV) | 接口端接地 |
| 电源噪声 | 独立供电中继器 | 隔离变压器 |
四、未来趋势：USB-C统一接口方案
1. USB4/雷电4替代方案
单线双协议输出：
通过USB-C转DP+HDMI分线器(如Cable Matters 201055)，实现：
DP 1.4：4K@120Hz
HDMI 2.0：4K@60Hz
带宽分配：
| 分线器芯片 | DP带宽 | HDMI带宽 | 总带宽 |
|---|---|---|---|
| VMM7100 | 32.4Gbps | 18Gbps | 40Gbps |
| PS186 | 25.92Gbps | 10.2Gbps | 40Gbps |
2. 工业场景应用
移动工作站：
单USB-C线连接扩展坞 → DP接设计屏 + HDMI接评审屏
简化布线：
比传统双接口方案减少50%线缆(车机/机柜空间优化)
五、接插世界网混合输出方案
1. 场景化套装推荐
| 需求场景 | 推荐方案 | 核心组件 |
|---|---|---|
| 电竞多屏 | 双协议高刷套装 | DP1.4认证线 + HDMI2.1光纤 |
| 金融交易 | 六屏同步输出套装 | MST Hub + HDMI分屏器 |
| 医疗双屏 | 信号隔离套装 | 光纤DP + 光纤HDMI + USB KVM |
DisplayPort与HDMI接口可无缝协同工作，核心在于：
1. 显卡多输出能力验证(显存带宽/接口数量)
2. 协议层独立互不干扰(微封包 vs TMDS)
3. 工业级抗冲突方案(时钟隔离/带宽分配)
部署箴言：
双协议，互不扰，显卡带宽是王道;
电竞医疗金融业，接链方案全覆盖!
