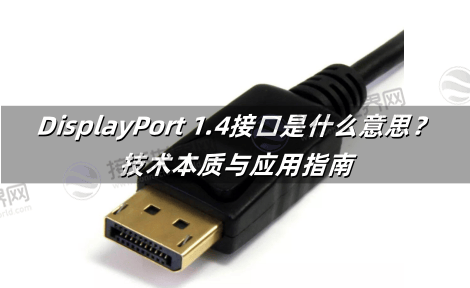

DisplayPort 1.4接口是什么意思？技术本质与应用指南
DisplayPort 1.4是VESA制定的数字接口标准，支持32.4 Gbps带宽，可传输8K@60Hz或4K@120Hz，兼容HDR及DSC压缩技术，适合高刷游戏与多屏扩展，对比HDMI 2.1，DP 1.4带宽略低(HDMI 2.1为48 Gbps)，但实际应用中高刷新率表现更优;HDMI兼容性更强，适合家庭娱乐专业场景选DP，通用需求选HDMI。
一、技术本质：物理结构与传输原理
1. 物理接口定义
形态规格：
标准20针L型接口(16mm×4.8mm)，带机械锁扣防脱落(抗振力>50N)
兼容Mini DP(7.5mm×4.5mm)及USB-C Alt Mode(一线整合数据+视频+供电)。
引脚功能：
| 通道类型 | 功能 | 带宽 |
|---|---|---|
| 4条主通道 | 传输音视频数据 | 每条8.1Gbps |
| AUX辅助通道 | 传输控制信号/USB数据 | 1Mbps |
| 热插拔检测 | 设备连接状态识别 | — |
2. 核心传输技术
微封包架构：
数据分装为小封包传输，时钟嵌入信号流(对比HDMI的TMDS即时传输)，优势包括：
单线驱动多屏：通过MST技术串联6台4K显示器
灵活升级：未来协议更新无需重新设计接口
无损压缩技术：
DSC 1.2(显示流压缩)将数据压缩3倍，实现8K@60Hz或4K@120Hz HDR输出。
二、性能优势：为何工业与专业领域首选DP1.4?
1. 画质与带宽极限
| 参数 | DP1.4 | HDMI 2.0 | 工业价值 |
|---|---|---|---|
| 最大带宽 | 32.4Gbps | 18Gbps | 8K医疗影像无压缩 |
| 最大分辨率 | 8K@60Hz(DSC启用) | 4K@60Hz | 工业设计渲染 |
| 色深支持 | 30位/像素(10.7亿色) | 24位/像素 | 精准还原DICOM灰度 |
| 多屏扩展 | 原生菊花链6屏 | 需分线器 | 控制台布线简化70% |
2. 音频与抗干扰强化
音频升级：
支持32声道、1,536kHz采样率(HDMI 2.0仅8声道/192kHz)，满足影院级音效。
工业级可靠性：
前向纠错(FEC)：解决长距离传输信号容错问题
双屏蔽设计：铝镁合金屏蔽层降低EMI干扰(衰减>30dB)。
三、工业级应用场景
1. 严苛环境适配方案
| 场景 | 技术方案 | 案例 |
|---|---|---|

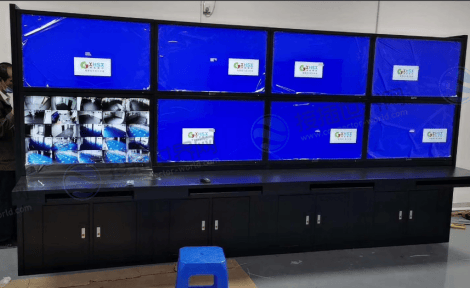

| 工厂控制台 | MST多屏串联 + 抗振锁扣 | 单接口驱动3台4K监控屏 |
| 医疗影像工作站 | 10 - bit色深 + HDR元数据传输 | 0.1mm级组织灰度呈现 |
| 户外数字标牌 | IP67防护 + 防紫外线线缆 | 耐 - 40℃~85℃温差 |
2. USB-C整合方案
通过DP Alt Mode技术，USB-C接口可同时传输：
视频：4K@120Hz
数据：USB 3.1(10Gbps)
电力：100W PD供电(车载/笔记本一线解决方案)。
四、与DP1.2/HDMI的核心差异
1. DP1.4 vs DP1.2
| 特性 | DP1.4 | DP1.2 |
|---|---|---|
| 带宽 | 32.4Gbps | 21.6Gbps |
| 压缩技术 | DSC 1.2(支持8K) | DSC 1.1(仅4K) |
| HDR支持 | 动态元数据+广色域 | 基础HDR |
| 音频通道 | 32声道 | 8声道 |
2. DP1.4 vs HDMI 2.1
协议开放性：DP1.4免授权费(HDMI每台设备缴$0.15)
多屏扩展：DP原生支持菊花链，HDMI需外置矩阵切换器
延迟控制：DP支持Adaptive Sync(G-Sync/FreeSync)，HDMI 2.1需VRR附加协议。
五、选型与部署指南
1. 必选DP1.4的场景

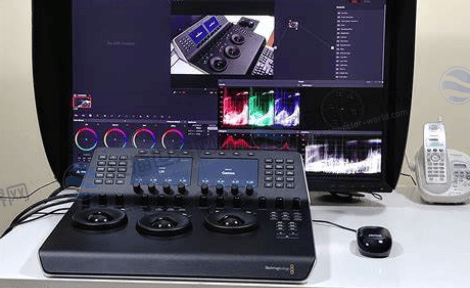

8K视频编辑：需DSC 1.2压缩技术(如Blackmagic 8K调色台)
高刷电竞：4K@120Hz无压缩(HDMI 2.1需牺牲色深)
工业多屏：MST Hub节省70%布线成本(如金融交易台)。
2. 线缆选购标准
| 需求 | 推荐方案 | 认证要求 |
|---|---|---|
| 长距离传输(>3米) | 有源光纤DP线(如StarTech) | VESA DP8K认证 |
| 抗电磁干扰 | 双屏蔽铜缆(铝箔 + 编织网) | IEC 61000 - 4 - 6 Level 4 |
| 车规级应用 | 耐125℃接头 + 镀金0.8μm | ISO 16750抗震认证 |
DisplayPort 1.4接口是VESA推出的高性能数字音视频传输标准，其核心价值在于超高带宽(32.4Gbps)、无损压缩(DSC 1.2)及工业级可靠性(FEC抗干扰)，选型需关注三点：协议开放性(免授权)、多屏扩展需求(MST菊花链)、环境适应性(IP67/宽温)为专业设计、医疗影像、电竞领域提供无妥协的画质解决方案。
技术箴言：
微封包，高带宽，多屏一线连;
免授权，抗干扰，工业唯选DP1.4!
