DisplayPort信号线有什么用？从数据传输到工业抗干扰设计
DisplayPort信号线是用于连接计算机、显卡与显示器的数字接口线，主要传输高清视频和音频信号，支持8K@60Hz、4K@144Hz等高分辨率及高刷新率，适用于游戏、影视制作等场景，其多流传输(MST)技术可串联多台显示器，简化布线，同时兼容HDMI/DVI转接，支持HDR和低延迟传输，是专业显示器和电竞设备的首选接口。
一、本质功能：三大技术模块协同
1. 高速音视频传输(核心使命)
四通道差分信号：
Lane 0-3：4对差分线传输视频/音频数据，每通道带宽8.1Gbps(DP1.4标准)
协议优势：微封包架构(类PCIe)支持无损压缩DSC 1.2，实现8K@60Hz输出
对比HDMI线：
| 参数 | DP信号线 | HDMI线 |
|---|---|---|
| 最大带宽 | 80Gbps(DP2.1) | 48Gbps(HDMI2.1) |
| 多屏扩展 | 原生菊花链(无分线器) | 需矩阵切换器 |
| 抗干扰能力 | 双屏蔽层设计(标准) | 单屏蔽为主 |
2. 辅助控制通道(AUX)-被低估的智能中枢
核心功能：
| 信号类型 | 传输内容 | 工业应用场景 |
|---|---|---|
| EDID数据 | 显示器分辨率/刷新率 | 自动适配医疗影像灰度 |
| USB信号 | 触控指令/摄像头数据 | 手术机器人低延迟控制 |
| 设备控制 | 电源管理/固件升级 | 户外广告屏远程维护 |
性能指标：
带宽1Mbps，延迟<500μs(工业级需优化至<200μs)
独立铝箔屏蔽层，串扰抑制>40dB
3. 供电与检测电路
HPD热插拔检测：
引脚18(3.3V)通知主机设备连接状态，中断响应时间<100ms
3.3V供电：
引脚19提供500mA电流，为主动式转接器供电(如DP转HDMI芯片)
二、工业场景特殊功能强化
1. 抗干扰设计(EMC三阶防护)
| 干扰类型 | 信号线强化方案 | 实测效果 |
|---|---|---|
| 电磁辐射 | 双屏蔽层(铝箔 + 编织网) | EMI衰减>30dB |
| 静电放电 | 集成TVS二极管(响应1ns) | ESD防护±15kV |
| 电源浪涌 | GDT气体放电管 | 耐压6kV/10kA |
案例：莫仕Belden 7813A工业DP线，通过IEC 61000-4-6 Level 4认证
2. 长距离传输方案
铜缆极限：
3米内支持8K@60Hz(需DP8K认证)
3米需中继器(带宽衰减>-6dB@10GHz)
光纤革命：
有源光纤DP线(如Cable Matters 201077)支持300米无损传输
光电转换延迟<1ms，满足工业实时控制
3. 机械可靠性提升
镀金触点：≥0.8μm厚度(车规级1.2μm)，耐盐雾96小时
抗弯折设计：
特种PVC外皮(弯曲半径>8倍线径)
凯夫拉抗拉纤维(耐受50N拉力)

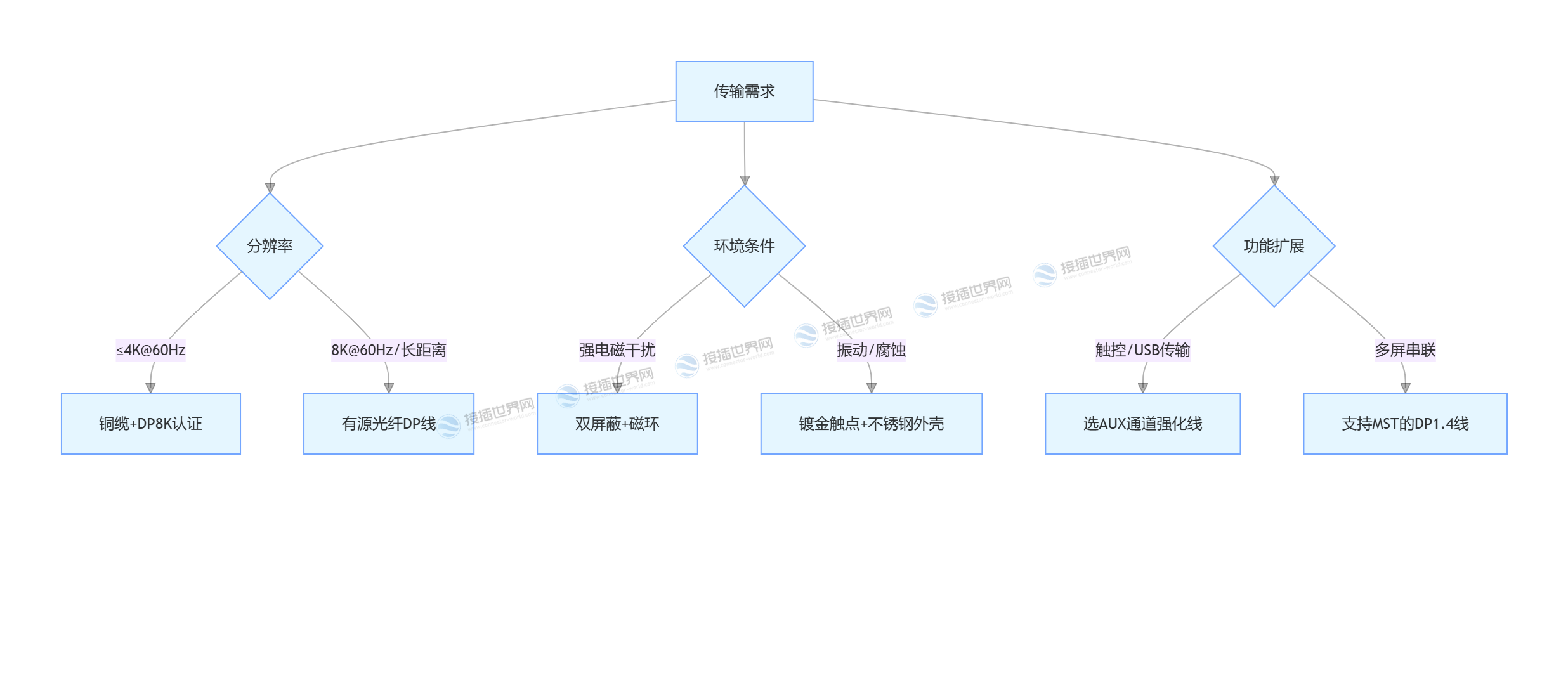

三、选型决策树：按场景精准匹配
四、接插世界网工业级解决方案
1. 严苛场景线缆推荐
| 场景 | 型号 | 核心参数 |
|---|---|---|
| 医疗影像 | Molex 47837 - 0800 | 双屏蔽，延迟<200μs |
| 工厂自动化 | TE 5650667 - 1 | IP67防护，耐 - 40℃~105℃ |
| 车载系统 | 矢崎 FAKRA - DP | 耐125℃，抗振50G |
DisplayPort信号线是高速音视频传输的物理载体，其核心价值在于：
1. 四通道差分传输：支持8K@60Hz无损画质(DP1.4)
2. AUX智能控制：整合EDID管理、USB数据传输(带宽1Mbps)
3. 工业级强化：双屏蔽抗干扰(EMI衰减>30dB)、光纤300米无损延伸
选型铁律：强干扰环境用双屏蔽铜缆、长距离选有源光纤、车载/医疗需镀金触点+宽温认证。
功能箴言：
四对差分传画质，AUX智能控周边;
双屏蔽层抗干扰，工业光纤稳如山!
