RJ45接口是什么？从引脚定义到工业选型全面解析
RJ45接口是双绞线以太网连接器，由插头(水晶头)和插座组成，采用8P8C结构，支持10/100/1000M速率，线序标准分为T568A(白绿-绿等)和T568B(白橙-橙等)，其中1/2针发送数据，3/6针接收数据，千兆网全8针使用，常用于计算机、交换机等设备连接，直通线(同标准)连异类设备，交叉线(AB混合)连同类设备，现代设备多支持自动协商，接插世界网将从物理结构、信号原理、工业部署三维度拆解RJ45全技术链，为智能工厂、车载网络提供零差错解决方案。
一、RJ45技术本质：8P8C连接器的标准化革命

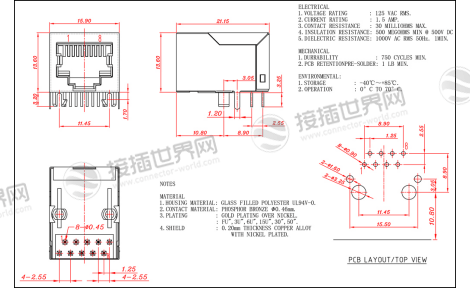

1.1 物理结构定义
尺寸规范：16mm×21mm壳体(公差±0.1mm)，8个镀金触点水平排列，间距1.02mm
工业强化：
| 参数 | 消费级 | 工业级 |
|---|---|---|
| 工作温度 | 0℃~70℃ | -40℃~125℃(车规) |
| 插拔寿命 | 750次 | 5,000次(莫仕LC系列) |
| ESD防护 | ±2kV | ±15kV(TVS管集成) |

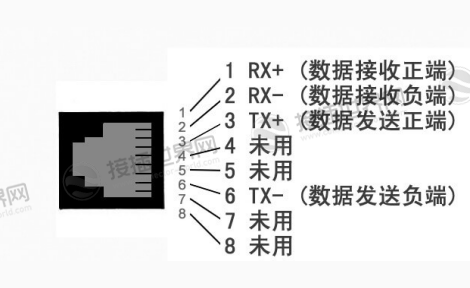

1.2 引脚功能全解析
| 引脚 | 百兆功能 | 千兆功能 | PoE供电 | 线序(T568B) |
|---|---|---|---|---|
| 1 | TX+ | BI_D1+ | — | 白橙 |
| 2 | TX- | BI_D1- | — | 橙 |
| 3 | RX+ | BI_D2+ | — | 白绿 |
| 6 | RX- | BI_D2- | — | 绿 |
| 4/5 | 闲置 | BI_D3+/- | 正极(802.3af) | 蓝/白蓝 |
| 7/8 | 闲置 | BI_D4+/- | 负极(802.3af) | 白棕/棕 |
关键点：百兆仅用4针，千兆需8针全双工;PoE++通过4/5/7/8传输90W电力。
二、工业级线序标准：T568A与T568B的终极抉择

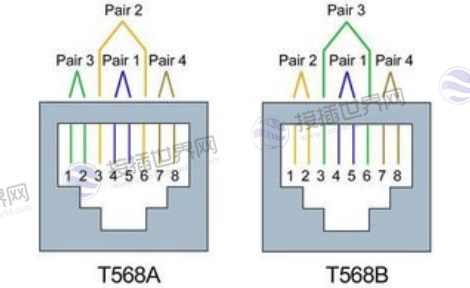

2.1 线序对比与抗干扰原理
| 引脚 | T568B | T568A | 双绞线对 | 绞距 |
|---|---|---|---|---|
| 1/2 | 橙对 | 绿对 | 橙对 | 14mm |
| 3/6 | 绿对 | 橙对 | 绿对 | 16mm |
| 4/5 | 蓝对 | 蓝对 | 蓝对 | 20mm |
| 7/8 | 棕对 | 棕对 | 棕对 | 25mm |
工程首选T568B：占全球90%部署，因橙对置于1/2引脚时串扰抑制优于T568A 3dB。
2.2 混用线序的灾难性后果
案例：某汽车生产线因错用T568A线序，导致机器人控制信号串扰，误动作率飙升15%
解决方案：FLUKE DSX-8000测试回波损耗(>-20dB)与近端串扰(<40dB)
三、千兆工业网络部署核心规范
3.1 性能保障三要素
1. 全8芯导通：
千兆必须8针全通，任意一芯接触不良将降级为百兆(实测丢包率>30%)
2. 线径匹配：
| 速率 | 最小线径 | 线缆类型 | 传输距离 |
|---|---|---|---|
| 百兆 | 28AWG | CAT5e | 100米 |
| 千兆 | 26AWG | CAT6 | 100米 |
| 万兆 | 23AWG | CAT6A屏蔽 | 100米 |
3. 屏蔽接地：
金属壳→机柜PE线接地电阻<0.1Ω(EMI衰减≥30dB)
3.2 严苛场景强化方案
振动环境：双锁扣RJ45(插拔力>40N，抗振50G)
化学腐蚀：不锈钢外壳+50μm镀金触点(耐盐雾96h)
户外部署：IP68防护+防紫外线外皮(莫仕LC-EZ系列)
四、RJ45与其他接口的转换逻辑
4.1 跨协议转换方案
| 转换类型 | 技术原理 | 工业设备 | 传输距离 |
|---|---|---|---|
| RJ45→光纤 | HDBaseT光电转换 | Extron DTP T UW 4K | 300米 |
| RJ45→RS485 | 引脚4/5复用A/B线 | 摩莎NPort 5150 | 1.2公里 |
| RJ45→HDMI | TMDS信号封装为以太网帧 | ATEN VE895R | 100米 |
4.2 致命禁忌
严禁将RJ11插入RJ45插座：RJ11宽度仅9.5mm(RJ45为16mm)，强行插入将永久性损伤簧片
禁止非屏蔽线用于变频器车间：实测EMI噪声>60dB将导致万兆降级为百兆
五、工业选型决策树与接插世界网方案
5.1 场景化选型指南
```
是否需万兆速率? → 是 → CAT6A屏蔽RJ45(TE 2199234-4)
是否在-40℃环境? → 是 → 车规级RJ45(矢崎7283-4682)
是否需PoE++供电? → 是 → 23AWG线径+镀金0.8μm触点
否则 → CAT6非屏蔽方案(成本降30%)
```
5.2 接插世界网独家优势
| 需求 | 解决方案 | 性能保障 |
|---|---|---|
| 万兆骨干网 | TE IP67 CAT6A套装 | 附Fluke测试报告(>60dB) |
| 车载以太网 | 住友电工车规线束 + 矢崎接口 | 耐125℃/振动50G |
| 老旧工厂改造 | RJ45转光纤媒体转换器 | 光电解耦抗EMI |
RJ45接口作为工业网络的物理基石，其可靠性取决于三要素：精准线序(T568B主导)、全链路屏蔽(接地电阻<0.1Ω)、环境适配(-40℃~125℃/IP6K9K)，接插世界网供应TE/莫仕/矢崎全系工业级RJ45。
工业箴言：
八针八触点，协议通万兆;
镀金锁扣抗干扰，接链品质稳如磐!
