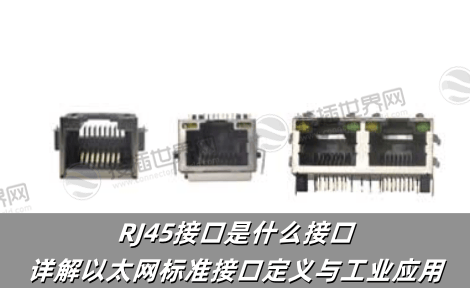

RJ45接口是什么接口?详解以太网标准接口定义与工业应用

RJ45接口(Registered Jack 45)是当前以太网通信的核心物理连接标准，采用8位8触点(8P8C)模块化设计，它不仅是计算机、路由器、交换机的通用接口，更在工业自动化、智能交通系统中承担关键数据传输任务，接插世界网将系统阐述RJ45接口是什么的本质——包括电气规范、传输协议、机械结构三要素，并针对采购人员需求解析泰科/莫仕等品牌接口的选型差异。

一、RJ45接口基础定义与技术特性

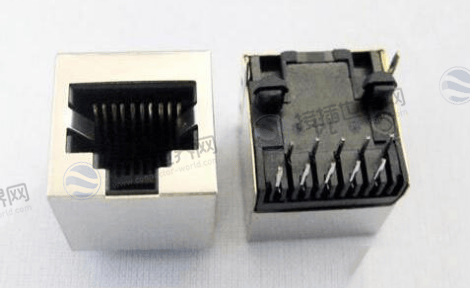

1.1 物理结构解析

8P8C模块化设计：

8个镀金铜触点(Pin)呈水平排列，触点间距1.02mm，配合**锁扣式塑料外壳**(长21mm×宽16mm)，确保插拔稳定性。

簧片压力标准：

工业级接口簧片压力需≥0.5N，保证5000次插拔后接触电阻仍小于50mΩ(符合IEC 60603-7标准)。

1.2 核心功能定位

数据传输载体：

支持IEEE 802.3协议族(10BASE-T至10GBASE-T)，通过双绞线传输差分信号。

供电集成通道：

兼容PoE/PoE+技术(IEEE 802.3af/at)，利用空闲引脚为终端设备提供最高90W电力。

二、RJ45与其他接口的对比

三、技术参数与性能指标

3.1 电气性能

阻抗匹配：

触点阻抗100Ω±15%，与CAT5e/6双绞线特性阻抗一致，减少信号反射。

串扰抑制：

相邻引脚间近端串扰(NEXT)需>40dB(六类接口标准)，工业级产品达60dB。

3.2 机械可靠性

插拔寿命：

消费级≥1500次(如家用路由器)，工业级≥5000次(如赫斯曼导轨交换机接口)。

环境耐受：

车规级接口工作温度范围-40℃至+125℃，振动测试符合ISO 16750-3标准。

四、工业应用场景深度适配

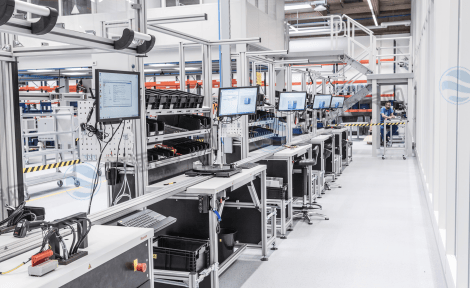

4.1 工厂自动化控制

抗干扰方案：

采用全屏蔽RJ45接口(如TE Connectivity IP67级)，外层金属壳接地，阻隔变频器电磁噪声。

快速连接技术：

推拉式锁扣设计(如莫仕LC系列)，戴手套仍可单手操作，提升设备维护效率。

4.2 车载以太网系统

抗震优化：

簧片双触点冗余设计(如矢崎55系列)，车辆振动时保持信号连续性。

空间节省：

直角弯插型接口降低线缆弯折半径，适配中控台狭小空间。

五、选型采购指南

针对采购人员核心需求：

1. 速率匹配原则

百兆网络 → CAT5e接口(带宽100MHz)

千兆网络 → CAT6接口(带宽250MHz)

万兆网络 → CAT6A接口(带宽500MHz)

2. 工业场景关键指标

3. 品牌优选建议

高可靠性场景：TE Connectivity(工业屏蔽型)

成本敏感项目：国产航睿HR-688系列(兼容CAT6)

车载专用：住友电工FAKRA混合接口(以太网+同轴集成)

> 接插世界网供应优势：

> 平台库存莫仕/矢崎/泰科全系RJ45接口，支持万兆屏蔽型、车规抗震型等特种型号。

RJ45接口作为标准化以太网物理层解决方案，其8P8C结构、差分信号传输及PoE供电特性，已成为工业网络部署的基石，选型时需重点关注传输速率匹配(CAT5e/6/6A)、环境防护等级(IP67/IP6K9K)及品牌兼容性——接插世界网提供原厂认证接口。
