RJ45接口与S7协议核心区别：工业通信层级解析与选型指南

RJ45接口是物理层网络连接器，用于以太网传输(支持10/100/1000Mbps)，通过双绞线实现设备互联;S7是西门子PLC通信协议，运行于应用层，用于PLC间数据交互(如读写寄存器)，两者层级不同：RJ45提供物理链路，S7定义数据格式与交互规则，部分PLC(如S7-1200)通过RJ45接口承载S7协议通信，接插世界网将从技术本质、应用场景、协议协同三维度展开深度解析。

一、技术本质：物理接口 vs 应用层协议

1.1 OSI模型中的定位差异

典型误解：

认为“S7通信必须通过RJ45”——实际S7协议可通过**光纤SFP+接口**传输，而RJ45也可承载Modbus TCP等非S7协议。

1.2 实体与逻辑的不可替代性

RJ45的物理属性：

8P8C镀金触点，支持10/100/1000Mbps速率，传输距离≤100米(CAT6A)，需搭配PHY芯片实现数模转换。

S7的协议逻辑：

基于客户端/服务器模型，通过**PUT/GET指令**读写数据块(如`P#DB1.DBX0.0 BYTE 10`)，需在博途软件中激活“允许远程PUT/GET访问”。

二、功能实现：信号传输 vs 数据交互

2.1 RJ45的核心任务

电气信号转换：

将PHY芯片输出的差分信号(如TX±/RX±)通过双绞线传输，百兆使用1/2/3/6引脚，千兆需8针全通。

机械可靠性保障：

工业级RJ45需满足IP67防护(防尘防水)、5000次插拔寿命(如TE 2199234系列)，车规级耐125℃(矢崎7283系)。

2.2 S7协议的核心机制

工业痛点：

S7协议非实时通信，响应延迟约5-10ms，高精度控制场景需改用Profinet IRT协议。

三、工业应用场景分化

3.1 RJ45的不可替代场景

设备物理互联：

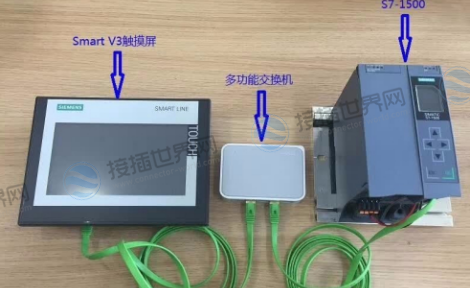

PLC与触摸屏直连(如西门子SMART 700 IE V3通过RJ45接DTD418M网关)

传感器供电集成(PoE++通过RJ45引脚4/5/7/8传输90W电力)

严苛环境适配：

振动场景选用双锁扣RJ45(莫仕LC系列)，腐蚀环境用不锈钢外壳(IP6K9K等级)。

3.2 S7协议的核心应用领域

多PLC数据交互：

车间内S7-1200 PLC间传递生产数据(如将MB30值写入远程PLC的MB100)

跨区域设备监控(通过PUT/GET指令读取远程设备状态)

老旧系统兼容：

支持S7-200/300/1500全系列PLC互通，无需协议转换网关。

四、工业级设计差异对比

4.1 可靠性设计重点

4.2 性能瓶颈分析

RJ45极限：

万兆传输需CAT6A屏蔽线，线径≥23AWG，否则串扰导致降速。

S7协议瓶颈：

单次读写数据量≤200字节，大数据传输需拆包或改用TCP协议。

五、协同应用与选型指南

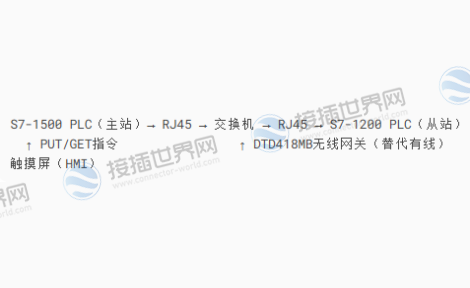

5.1 典型协同方案(西门子生态系统)

优势：

无线网关DTD418MB支持S7协议透传，传输距离1公里(钢架环境抗干扰)

无需编程，即插即用，保留原有S7数据地址映射

5.2 选型决策矩阵

RJ45与S7的本质区别在于物理信号通道与数据交互逻辑的分工：RJ45解决“如何连”(8P8C接口，百米内电信号传输)，S7解决“如何传”(PUT/GET指令，跨PLC数据读写)。工业选型需遵循“物理接口看环境(IP等级/温度)，协议选型看实时性(S7延迟>5ms)”原则。

协同要诀：

RJ45铺就物理路，S7架起数据桥;

抗扰宽温工业级，无线有线任逍遥。
