RJ45接口与RJ11接口区别详解：从物理结构到工业选型指南
RJ45与RJ11核心区别：RJ45为8针(8P8C)网络接口，支持千兆以太网，线序采用T568A/B标准;RJ11为4/6针(6P4C)电话接口，仅传输语音信号，线序固定。物理上RJ45更大，两者不可互插，RJ11强行插入RJ45可能损坏接口，接插世界网将从结构尺寸、电气参数、工业应用三维度展开深度对比。
一、物理结构本质差异
1.1 尺寸与触点规格
| 参数 | RJ45 | RJ11 |
|---|---|---|
| 接口类型 | 8P8C(8针8触点) | 6P4C/6P2C(6针2 - 4触点) |
| 外壳宽度 | 16.0±0.2mm | 9.5±0.2mm |
| 触点间距 | 1.02mm | 1.25mm |
| 防误插设计 | 锁扣槽深度7mm | 锁扣槽深度5mm |
工业事故案例：
RJ11插头强行插入RJ45插座会导致引脚1/8永久弯曲(维修成本>$200)。
1.2 内部簧片结构

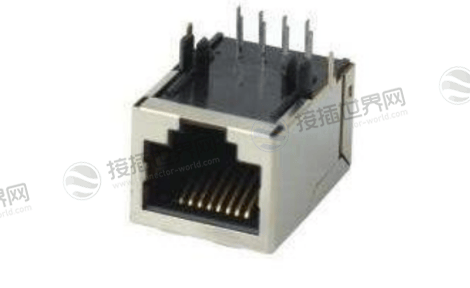

RJ45：
8片镀金簧片(厚0.4mm)，支持750次插拔(工业级≥5000次)

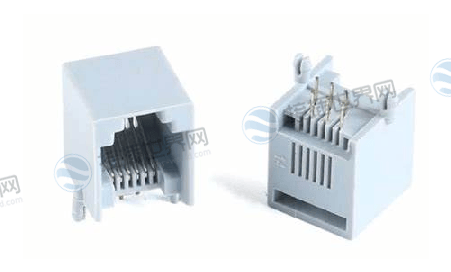

RJ11：
4片磷青铜簧片(厚0.3mm)，插拔寿命300次(易氧化导致接触不良)
二、电气性能与协议支持对比
2.1 传输能力极限
| 参数 | RJ45 | RJ11 |
|---|---|---|
| 最大速率 | 10Gbps(CAT6A) | 24Mbps(ADSL2+) |
| 工作电压 | 2.8V(差分信号) | 48V(电话振铃电压) |
| 电流承载 | 0.5A(PoE+) | 0.3A(通话电流) |
| 工业协议 | IEEE 802.3以太网 | ITU - T G.992.5 ADSL |
2.2 抗干扰设计差异
RJ45：
双绞线抵消电磁干扰(CAT6A串扰抑制>40dB)，工业级增加金属屏蔽壳
RJ11：
无绞合单线对，抗干扰能力弱(30dB噪声可中断通话)
三、工业应用场景分化
3.1 RJ45的统治领域
工业控制：
PLC与SCADA系统千兆互联(需CAT6屏蔽方案)
机器视觉：
4K相机实时图像传输(带宽>500Mbps)
PoE供电系统：
IP摄像头、无线AP集中供电(90W IEEE 802.3bt)
3.2 RJ11的残留应用
老旧设备维护：
20年前工控机Modem拨号备份(如西门子S5系列)
报警系统：
消防电话分机线路(利用48V振铃电压)
低成本传感器：
温度变送器低速数据传输(<9600bps)
四、工业级防误插解决方案
4.1 物理防护设计
| 方案 | 原理 | 实施案例 |
|---|---|---|
| 键位阻塞器 | RJ11插头凹槽加挡片 | 莫仕LC - KIT防误插套件 |
| 异形插座 | RJ45开口宽度缩至10mm | TE 5 - 2301989 - 8工业插座 |
| 颜色编码 | RJ11用灰色/RJ45用蓝色 | ANSI/TIA - 606 - C标准 |
4.2 电气防护措施
电压检测电路：
在RJ45接口前级增加电压比较器(LM393)，检测到>15V电压立即切断通路
簧片强化：
工业RJ45采用不锈钢簧片(如矢崎7283系)，抗弯强度提升3倍
五、选型采购指南
5.1 接口替换原则
```
是否需传输>100Mbps? → 是 → 必须用RJ45
是否仅语音/低速数据? → 是 → 可用RJ11(成本降60%)
是否在强电磁环境? → 是 → 禁用RJ11
```
5.2 工业级产品推荐
| 场景 | RJ45型号 | RJ11型号 |
|---|---|---|
| 工厂自动化 | TE 2199234 - 4(IP67屏蔽) | 安普超5类6P4C插座 |
| 户外机柜 | 莫仕LC - EZ - C6 - S(防盐雾) | 科隆模块化电话插座 |
| 车载系统 | 矢崎7283 - 4682(耐125℃) | —(车载禁用RJ11) |
RJ45与RJ11的核心区别在于8P8C千兆接口与6P4C语音接口的物理鸿沟：RJ45主导工业以太网(10Gbps，PoE供电)，RJ11仅存于老旧电话系统(24Mbps)，选型需严守“三不原则”：强电磁环境不用RJ11、高速传输不用RJ11、新建设备不用RJ11，接插世界网供应全系工业级RJ45插座，支持-40℃~125℃严苛工况。
防误插口诀：
宽十六是网口，窄十为电话;
八针传千兆，四针语音达;
工业若混插，设备代价大!
