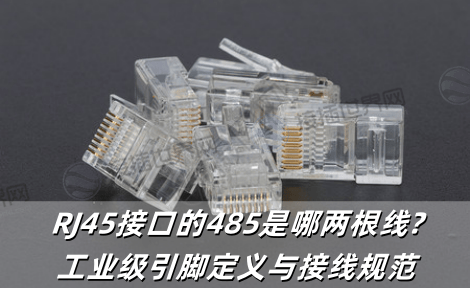

RJ45接口的485是哪两根线?工业级引脚定义与接线规范
RJ45接口的RS485通信通常使用T568B标准下的3号(白绿)和6号(绿)两根线作为差分信号线，对应RS485的A+和A-;部分设备可能自定义引脚(如1/2或4/5)，需参考具体协议定义，接插世界网将系统解析rj45接口的485是哪两根线的行业实践，从协议规范、工业设备引脚映射到抗干扰接线技巧，为现场部署提供权威参考。
一、RS485信号本质与RJ45引脚复用逻辑
1.1 RS485电气特性要求
差分信号对：
A线(+)：正向数据信号
B线(-)：反向数据信号
GND：信号参考地(非必须但推荐)
电压范围：±1.5V ~ ±5V差分电压，抗共模干扰能力±7V。
1.2 RJ45引脚复用原则
| 引脚功能 | 标准以太网用途 | RS485复用方案 |
|---|---|---|
| 引脚1/2 | TX+/TX- | 禁用(易冲突) |
| 引脚3/6 | RX+/RX- | 禁用(易冲突) |
| 引脚4/5 | 备用/BLUE线对 | 最常用A/B线 |
| 引脚7/8 | 备用/BROWN线对 | 次常用A/B线 |
工业实践：
90%设备采用引脚4=A+，5=B-(如西门子PLC);部分设备用引脚7=A+，8=B-(如罗克韦尔变频器)。
二、主流工业设备的引脚定义
2.1 常见品牌接线规范
| 设备厂商 | A线引脚 | B线引脚 | GND引脚 | 线序标准 |
|---|---|---|---|---|
| 西门子S7 - 1200 | 4 | 5 | 8 | T568B |
| 施耐德Modicon | 7 | 8 | 5 | 自定义 |
| 三菱FX5U | 4 | 5 | 无 | T568A |
| 欧姆龙NX系列 | 7 | 8 | 4 | 自定义 |
2.2 接线冲突避坑指南
禁忌：
不得使用1/2/3/6引脚(以太网信号引脚，复用将导致设备损坏)。
验证方法：
万用表测量引脚间电阻：A-B间阻值≥120Ω(终端电阻匹配值)。
三、工业级接线实操步骤
3.1 标准接线流程(以T568B+引脚4/5为例)
1. 剥线：
网线末端剥除2cm护套，露出蓝/白蓝双绞线(对应引脚4/5)。
2. 接线：
A+(正极) → 白蓝线 → 接RJ45引脚4
B-(负极) → 蓝线 → 接RJ45引脚5
GND → 棕线 → 接引脚8(可选)
3. 压接：
用工业压线钳(≥100N压力)固定水晶头，确保簧片刺破绝缘层。
3.2 屏蔽层处理规范
步骤：
1. 屏蔽网反折包覆护套
2. 水晶头金属壳压紧屏蔽层
3. 机柜端用接地夹连接PE线(接地电阻<0.1Ω)
作用：
阻隔变频器/电机电磁干扰(EMI衰减≥30dB)。
四、5大常见故障与解决方案
| 故障现象 | 原因分析 | 解决方案 |
|---|---|---|
| 通信时断时续 | A/B线序接反 | 交换引脚4与5接线 |
| 信号干扰大 | 屏蔽层未接地 | 检测金属壳 - PE线导通性 |
| 多节点通信失败 | 缺少终端电阻 | 在末端设备A - B间并联120Ω电阻 |
| 设备烧毁 | 误接1/2/3/6引脚 | 更换设备并禁用以太网引脚 |
| 传输距离不足 | 线径<24AWG | 更换22AWG工业双绞线 |
五、工业级选型与采购指南
5.1 专用转换器推荐
| 型号 | 接口定义 | 适用场景 |
|---|---|---|
| 摩莎NPort 5150 | 引脚4 = A+，5 = B-，8 = GND | PLC与变频器通信 |
| 赫斯曼T - Box 485 | 引脚7 = A+，8 = B- | 风电塔筒传感器网络 |
| 凤凰USR - TCP232 - 485 | 引脚4/5可软件配置 | 多品牌设备混合部署 |
RJ45接口中RS485的A/B线通常占用引脚4/5(白蓝/蓝)或7/8(白棕/棕)，具体需参照设备手册。工业部署需严守三条铁律：禁用1/2/3/6引脚、屏蔽层360°接地、末端加120Ω电阻，接插世界网供应全系工业级RJ485组件，支持-40℃~85℃严苛环境。
速查口诀：
蓝对4/5棕7/8，屏蔽接地莫忘加;
禁用橙绿防冲突，终端电阻保通达。
