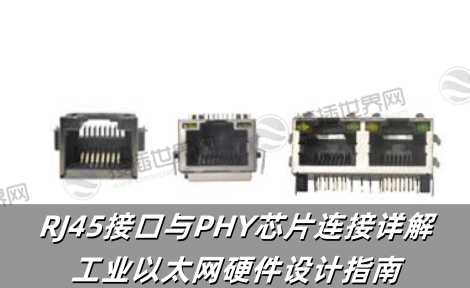

RJ45接口与PHY芯片连接详解：工业以太网硬件设计指南
RJ45接口是PHY芯片与外部网络连接的媒介，通过差分信号传输数据，支持10/100/1000Mbps速率，PHY芯片将其转换为数字信号供MAC处理，并控制RJ45的指示灯(绿灯连通，黄灯通信状态)，两者通过网络变压器隔离，实现信号适配与抗干扰，接插世界网从电路原理、Layout规范到故障防护，系统解析RJ45接口与PHY芯片连接的设计要点，并推荐接插世界网高兼容性连接器解决方案。
一、PHY芯片核心作用与系统架构

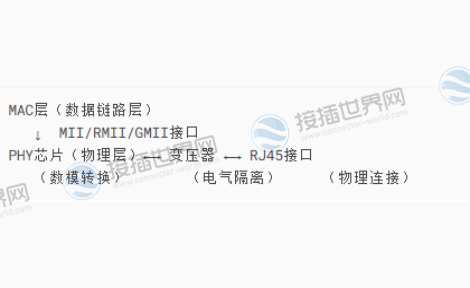

1.1 OSI模型中的功能定位
核心转换流程：
数字信号 → PHY编码(如4B5B)→ 差分电压驱动 → 变压器耦合 → RJ45引脚输出
1.2 工业级PHY芯片关键特性
| 参数 | 消费级 | 工业级 |
|---|---|---|
| 工作温度 | 0℃~70℃ | -40℃~105℃ |
| ESD防护 | ±2kV HBM | ±8kV HBM(如DP83867IR) |
| 功耗 | 300mW@1Gbps | 150mW@1Gbps(低功耗模式) |
二、RJ45-PHY连接电路设计规范

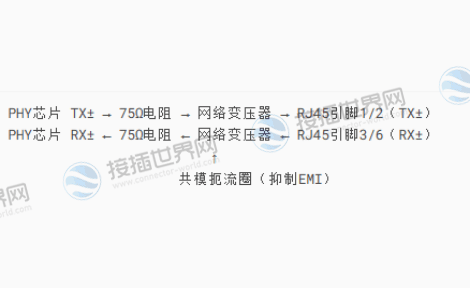

2.1 标准电路拓扑(千兆以太网)
2.2 核心元件选型标准
1. 网络变压器(关键隔离器件)
耐压：工业级≥1500Vrms(如Halo TG110-E050N5)
共模抑制比：>40dB@100MHz
2. 阻抗匹配电阻
精度：±1% 0805封装(防止信号反射)
3. TVS二极管
响应时间：<1ns(如Littelfuse SP3050-04TTG)
三、工业场景强化设计要点
3.1 EMC防护三重方案
| 干扰类型 | 防护器件 | 布局要求 |
|---|---|---|
| 静电放电(ESD) | TVS二极管阵列 | 紧靠RJ45插座引脚 |
| 浪涌(Surge) | GDT气体放电管 | 变压器初级 - 次级间跨接 |
| 电磁辐射(EMI) | 共模扼流圈 + 屏蔽壳 | 变压器金属壳接地 |
3.2 PCB Layout黄金法则
差分走线：
TX±/RX±线宽0.2mm，间距0.15mm，长度差<5mil
接地设计：
RJ45金属外壳→变压器屏蔽层→PHY芯片地→独立铺铜区(阻抗<20mΩ)
禁忌：
禁止在变压器与PHY间打过孔(引入电感噪声)
四、故障排查与实测指标
4.1 5大常见故障诊断
| 现象 | 检测点 | 修复方案 |
|---|---|---|
| 链路无法建立 | PHY寄存器0x01 bit[2] | 检查变压器中心抽头电压(1.3V) |
| 千兆降级为百兆 | 差分线阻抗(TDR测试) | 调整匹配电阻(75Ω±1%) |
| 高温环境丢包率上升 | PHY结温(红外热像仪) | 增加散热过孔(φ0.3mm×20个) |
| 雷击后PHY烧毁 | TVS管漏电流 | 更换GDT + TVS两级防护 |
4.2 工业级验收标准
信号质量：
眼图张开度>80%(1Gbps速率下)
环境耐受：
85℃高温下误码率<10⁻¹²
五、工业级选型与采购指南
5.1 PHY芯片品牌推荐
| 型号 | 速率 | 温度范围 | 工业特性 |
|---|---|---|---|
| TI DP83867IR | 1Gbps | -40℃~105℃ | ±8kV ESD，IEEE 1588v2 |
| Microchip KSZ9031RNX | 1Gbps | -40℃~85℃ | RGMII延迟<1ns |
| Realtek RTL8211FS - CG | 1Gbps | -40℃~85℃ | 功耗150mW |
5.2 RJ45插座选型矩阵
| 场景 | 推荐型号 | 关键参数 |
|---|---|---|
| 工厂自动化 | TE 2199234 - 4 | IP67屏蔽，带LED指示 |
| 车载以太网 | 莫仕 87438 - 8001 | 耐125℃，抗震50G |
| 户外设备 | 矢崎 7283 - 4682 - 31 | 不锈钢锁扣，防盐雾 |
RJ45接口与PHY芯片的可靠连接，需遵循电气隔离(变压器)、阻抗匹配(75Ω)、EMC三级防护(TVS+GDT+CMC)三大设计铁律,工业级选型应聚焦PHY芯片宽温支持(-40℃~105℃)及RJ45插座屏蔽效能(>60dB)。
