RJ45接口与RS485接口区别详解：工业通信选型指南

RJ45接口与RS485接口的核心区别在于传输方式、距离及应用场景。RJ45采用以太网协议，支持双绞线高速传输(10/100/1000Mbps)，适用于短距局域网设备互联;RS485基于差分信号，支持多点通信(最多32节点)，传输距离可达1200米，抗干扰性强，常用于工业自动化、传感器网络等长距离场景，前者以网络协议为核心，后者侧重物理层通信，接插世界网将拆解技术原理、性能极限及工业场景适配方案，为采购决策提供精准依据。

一、本质区别：物理接口 vs 通信协议

1.1 技术层级定位

1.2 核心功能对比

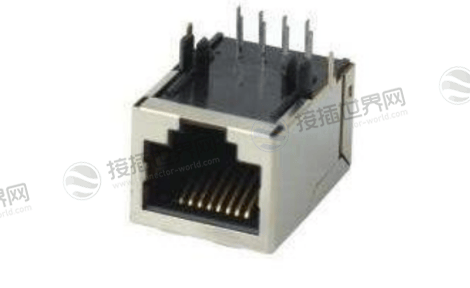

RJ45：

传输以太网帧(IEEE 802.3)，支持TCP/IP协议栈，实现高速数据交换。

RS485：

定义差分电压信号(±1.5V~±5V)，支持多点总线通信，专攻工业控制指令传输。

关键误区：

认为“RS485必须用DB9接口”——实际RS485协议可通过RJ45物理载体传输(需定义引脚功能)。

二、技术参数与性能极限对比

2.1 电气特性差异

2.2 传输距离与拓扑结构

RJ45瓶颈：

无中继传输≤100米(CAT6A)，星型拓扑需交换机扩展。

RS485优势：

无中继传输≤1200米(速率100kbps时)，总线拓扑节省布线成本。

三、工业应用场景分化

3.1 RJ45的统治领域

高速数据交互场景：

工业相机图像传输(千兆/万兆带宽)

PLC与SCADA系统实时数据同步

PoE供电需求：

IP摄像头、无线AP等设备供电一体化部署。

3.2 RS485的不可替代性

长距离低速率控制：

输油管道传感器网络(>1公里)

农业大棚环境监测系统

高噪声环境：

变频器车间、电弧炉附近电机控制。

3.3 混合应用典型案例

协议转换网关：

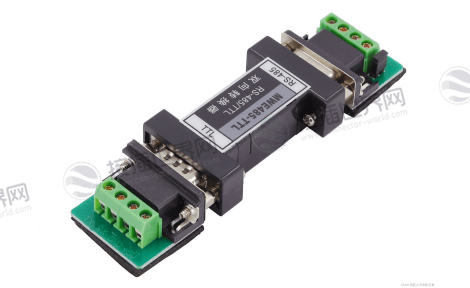

通过RJ45转RS485转换器(如摩莎NPort 5150)，实现以太网与Modbus RTU协议互通。

引脚复用设计：

工业设备RJ45插座中分配4针给RS485(如引脚4/5为A/B线，7/8为GND)。

四、工业级设计差异

4.1 接口物理强化

4.2 信号可靠性措施

RJ45痛点：

电磁干扰下需额外屏蔽(STP线+金属壳插座，成本增加30%)。

RS485优势：

内置失效保护(Fail-Safe)偏置电阻，总线空闲时自动锁定逻辑“1”。

五、选型采购指南

5.1 决策逻辑树

是否需要>100Mbps带宽? → 是 → 选RJ45

传输距离是否>500米? → 是 → 选RS485

是否多点控制(>4设备)? → 是 → 选RS485

否则 → 选RJ45(成本更低)

5.2 工业场景选型矩阵

5.3 品牌选型推荐

RJ45优选：

高防护：莫仕LC系列(IP67，带防尘盖)

车规级：矢崎7283-4377(耐125℃)

RS485优选：

端子台：凤凰电气MINI MCR-2-RJ45(RJ45载体)

转换器：赫斯曼RS20-FX/485(光电解耦)

接插世界网供应优势：平台现货供应TE/莫仕工业RJ45插座及魏德米勒/凤凰RS485模块，提供协议转换器、定制引脚定义连接器。

RJ45与RS485的本质区别在于高速以太网物理接口与长距离差分协议的技术分工：RJ45主导≤100米的高速数据交换(10Gbps)，RS485掌控≤1200米的可靠控制总线(128节点)，工业混合部署需关注协议转换(如Modbus TCP转RTU)及物理防护(IP67端子台)，接插世界网提供全系认证接口，覆盖-40℃~125℃严苛环境。
