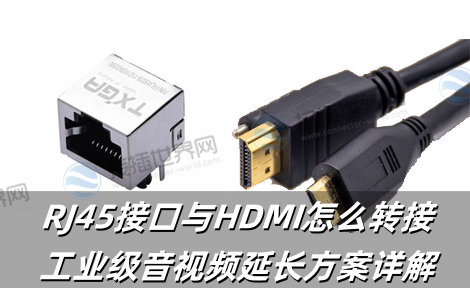

RJ45接口与HDMI怎么转接?工业级音视频延长方案详解
RJ45与HDMI无法直接转接，需通过HDMI延长器实现信号转换。具体方法：使用发射端(HDMI输入+RJ45输出)与接收端(RJ45输入+HDMI输出)成对连接，中间通过网线(Cat5e/Cat6)传输，支持4K@60Hz高清信号，传输距离可达120米(Cat6)，步骤包括制作水晶头、连接设备并供电，部分方案支持一发多收或多屏扩展，接插世界网将系统拆解rj45接口与HDMI怎么转接的技术路径，为智能工厂、医疗影像等场景提供高可靠解决方案。
一、转接技术原理与方案对比
1.1 三大转接技术解析
| 方案 | 原理 | 传输距离 | 画质支持 | 工业适用性 |
|---|---|---|---|---|
| HDBaseT | HDMI信号封装为以太网帧 | 100米(CAT6) | 4K@60Hz HDR无损 | ★★★★★ |
| 压缩传输 | H.264编码后IP传输 | 无理论限制 | 4K@30Hz有损压缩 | ★★★☆☆ |
| 光纤中转 | HDMI→光纤→RJ45 | 300米 | 8K@60Hz无损 | ★★★★☆ |
工业首选HDBaseT：
通过5Play技术整合4K视频+音频+百兆以太网+控制信号+PoE供电(100W)，单根CAT6线完成全功能传输。

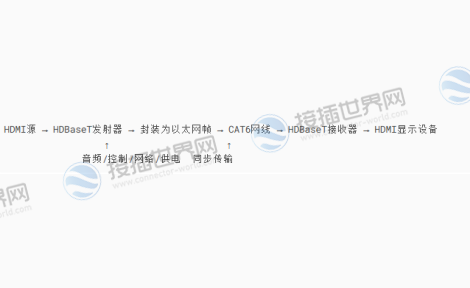

1.2 信号转换流程(HDBaseT为例)
二、工业级部署关键参数
2.1 性能指标要求
| 参数 | 消费级 | 工业级 |
|---|---|---|
| 传输延时 | <50ms | <5ms(实时控制场景) |
| 工作温度 | 0℃~40℃ | -20℃~70℃(宽温版85℃) |
| EMC防护等级 | 无认证 | IEC 61000 - 4 - 6 Level 4 |
| 插拔寿命 | 500次 | 10,000次(镀金触点) |

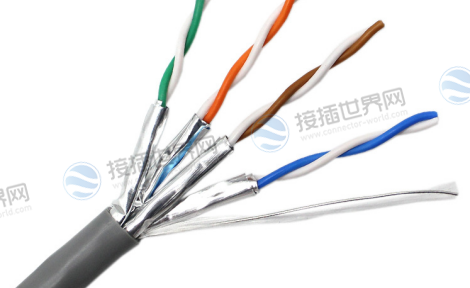

2.2 线缆选型标准
必选CAT6A屏蔽线：
线径≥23AWG(降低4K信号衰减)，屏蔽层覆盖率>85%(铝箔+编织网双屏蔽)
抗弯折设计：
工业级线缆耐弯曲半径>8倍线径(如莫仕Belden 7812A)
三、工业场景应用指南
3.1 典型部署方案
| 场景 | 推荐方案 | 实施要点 |
|---|---|---|
| 智能工厂监控 | HDBaseT + PoE供电 | 交换机端整合PoE++(90W) |
| 手术室影像传输 | 光纤中转 + 医用级隔离 | 光纤链路阻断电气干扰 |
| 户外广告屏 | 压缩传输 + 防水机柜 | 内置温控风扇(-30℃~65℃) |
3.2 抗干扰强化措施
电磁屏蔽：
转换器金属外壳接地(接地电阻<0.1Ω)，网线穿金属管敷设
信号增强：
每80米加中继器(如ATEN VE895R)，补偿信号衰减
四、故障排查与维护
4.1 常见故障处理表
| 故障现象 | 检测方法 | 解决方案 |
|---|---|---|
| 画面闪烁 | 万用表测网线阻抗 | 更换CAT6A线(阻抗100±5Ω) |
| 无信号输出 | HDCP密钥检测 | 更换支持HDCP2.3的转换器 |
| 长距离色彩失真 | 示波器测信号眼图 | 增加信号放大器 |
| 高温环境死机 | 红外测温仪查芯片温度 | 加散热片或强制风冷 |
4.2 工业级维护规范
定期检测：
每月用EDID模拟器验证信号兼容性
防护升级：
沿海工厂设备喷涂保形涂料(防盐雾腐蚀)
五、选型采购指南
5.1 工业级转换器推荐
| 型号 | 核心技术 | 工业特性 | 接插世界网库存 |
|---|---|---|---|
| ATEN VE895R | HDBaseT 3.0 | -40℃~85℃，IP40防护 | 现货 |
| Extron DTP T UW 4K | 光纤中转 | 零延时，支持KVM | 可订制 |
| 摩莎MGE - HD80 | H.265压缩 | PoE受电，功耗<8W | 现货 |
5.2 配套线缆与配件
| 配件类型 | 工业型号 | 关键参数 |
|---|---|---|
| 屏蔽网线 | TE Connectivity CAT6A | 23AWG，双屏蔽，耐105℃ |
| HDMI加固接头 | 莫仕工业HDMI - IP67 | 不锈钢外壳，5000次插拔 |
| PoE++注入器 | 赫斯曼PSI - 120 - 48 | 输出90W，IEEE 802.3bt |
RJ45转HDMI需依赖HDBaseT协议转换实现百米级4K无损传输，核心在于信号封装(5Play技术)、工业级宽温设计(-40℃~85℃)及双屏蔽CAT6A线缆(23AWG)，严苛场景应选用光纤中转方案实现300米零延时传输。
部署箴言：
协议转换是核心，屏蔽线缆保画质;
宽温防抖工业级，百米4K无延迟!
