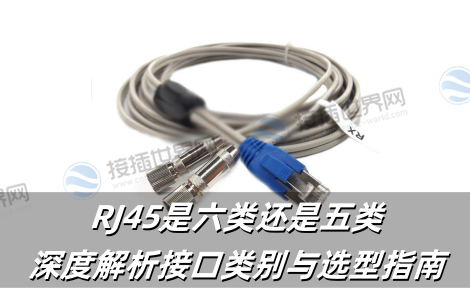

RJ45是六类还是五类?深度解析接口类别与选型指南
RJ45(Registered Jack 45)作为以太网的通用物理连接器，其自身无“五类/六类”属性，但需适配不同类别的网线(如Cat5e/Cat6)，五类与六类RJ45水晶头的核心差异在于内部结构、电气性能及抗干扰设计，错误选型将导致千兆网络降速至百兆，接插世界网从技术本质、性能参数、工业场景三维度解析rj45是六类还是五类的选型逻辑，助力网络部署一次达标。
一、本质厘清：RJ45是载体，五类/六类为线缆标准
1.1 RJ45的物理定位
接口定义：国际标准8P8C连接器(宽16mm×长21mm)，承担电信号传输与机械连接功能，不区分五类/六类(ISO 8877)。
功能承载：可搭载Cat5e(超五类)、Cat6(六类)等线缆，实际性能由线缆与水晶头匹配度决定。
1.2 五类/六类RJ45水晶头的核心差异
| 维度 | 五类RJ45水晶头 | 六类RJ45水晶头 |
|---|---|---|
| 触点结构 | 一字平行排列 | 上下两排错位设计 |
| 线径适配 | 0.45 - 0.51mm(超五类线) | 0.52 - 0.58mm(六类线) |
| 分线架 | 无 | 内置尼龙分线器(固定线对) |
| 镀金厚度 | 0.2 - 0.5μm | ≥0.5μm(抗氧化更强) |
工业误区：
认为“RJ45接口分五类/六类”——实为水晶头结构按线缆类别优化，非接口本质差异。
二、性能参数对比：为何混用会导致千兆降速?
2.1 电气性能极限
频率支持：
五类：最高100MHz → 百兆速率(100Mbps)
六类：最高250MHz → 千兆速率(1Gbps)。
抗干扰能力：
六类RJ45通过分线架隔离4对双绞线，串扰抑制>40dB，较五类提升60%。
2.2 混用的三大风险
1. 速率降级：
六类线+五类水晶头 → 触点与粗线径(0.57mm)接触不良 → 协商降为百兆。
2. 信号失真：
五类水晶头无分线架，六类线绞距被破坏 → 回波损耗超标(Fluke测试失败)。
3. 寿命缩短：
劣质五类水晶头镀金层薄，工业场景氧化后电阻飙升，引发间歇性断连。
三、工业级选型指南：匹配场景的关键要素
3.1 选型决策矩阵
| 场景 | 推荐方案 | 技术依据 |
|---|---|---|
| 工厂千兆以太网 | Cat6线+六类RJ45 | 需250MHz带宽抗变频器干扰 |
| 户外PoE供电 | Cat6A屏蔽型+镀金0.8μm | 23AWG线径承载90W，防电化学腐蚀 |
| 老旧设备改造 | Cat5e线+超五类RJ45 | 百兆速率够用，成本降40% |
3.2 施工规范
压接工艺：
六类线需专用压线钳(压力≥100N)，确保分线架入槽：
剥线 → 理线穿分线架 → 剪齐 → 顶入水晶头 → 压接
测试验收：
工业网络必用FLUKE测试仪，验证回波损耗(<-20dB)与近端串扰(>60dB)。
四、常见误区与避坑指南
4.1 三大认知纠偏
1. 误区：RJ45插座分五类/六类
正解：插座仅物理接口，性能由模块决定(六类模块带屏蔽壳)。
2. 误区：六类线可用五类水晶头“凑合”
正解：线径不匹配导致压接松动，千兆速率下丢包率飙升30%。
3. 误区：五类/六类设备接口不兼容
正解：RJ45物理兼容，但速率由最低等级组件决定。
4.2 工业级强化建议
高振动场景：
选用双锁扣RJ45(如莫仕LC系列)，插拔力>40N，抗振50G。
防腐蚀环境：
不锈钢外壳+镀金50μm触点(矢崎7283系)，耐盐雾>96h。
五、接插世界网选型方案
5.1 严苛场景推荐组合
| 需求 | RJ45水晶头 | 配套网线 |
|---|---|---|
| 万兆工业骨干网 | TE 2199234 - 4(IP67) | 莫仕Belden 7812A(CAT6A) |
| 车载以太网 | 矢崎 7283 - 4682 - 31 | 住友电工车规双屏蔽线 |
| 低成本监控 | 国产航睿HR - 688 | CAT5e非屏蔽箱线 |
RJ45作为物理接口不分五类/六类，但其水晶头结构需严格匹配线缆类别五类支持百兆(100MHz)，六类支持千兆(250MHz)，选型核心在于分线架设计(抗串扰)、镀金厚度(防氧化)、线径兼容(0.57mm)三要素，混用将引发降速风险，工业场景应首选六类屏蔽方案(如TE IP67水晶头+CAT6A线)。
选型箴言：
五类百兆六类千，分线镀金是关键;
莫要混用降速度，工业选型看接链!
