RJ45线序及接口详解：标准、接线与应用指南

RJ45是网络连接接口，由插头(水晶头)和插座组成，采用T568A(白绿-绿等)和T568B(白橙-橙等)两种线序标准，通过8针双绞线传输数据，常用于以太网设备连接，其中1、2线对发送数据，3、6线对接收数据。现代设备多支持自动协商线序，简化接线需求，接插世界网将系统拆解RJ45线序逻辑、设备连接规则及工业场景强化技巧，为网络部署提供精准指导。

一、RJ45接口物理结构与引脚定义

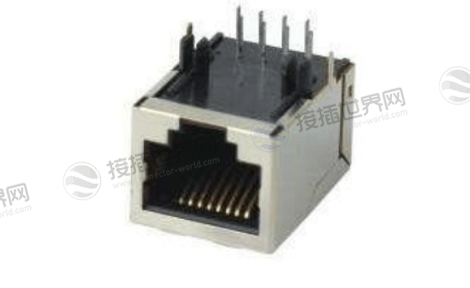

1.1 8P8C连接器本质

RJ45接口采用8位8触点(8P8C)模块化设计，其物理特性包括：

尺寸规格：宽16mm×长21mm，触点间距1.02mm(公差±0.1mm)。

引脚编号规则：

将水晶头金属触点面向上，卡扣向下，从左至右依次为引脚1至8(图1)。

工业级强化：

簧片镀金厚度≥0.5μm(车规级达1.0μm)，插拔寿命5000次(如TE IP67系列)。

防护等级IP67/IP6K9K，耐温-40℃~85℃(车规级125℃)。

1.2 百兆与千兆的引脚功能差异

关键点：百兆仅用4针(1/2/3/6)，千需需8针全双工传输。

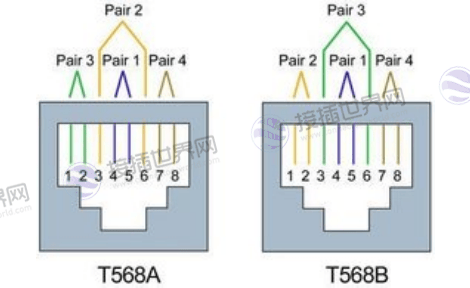

二、T568A与T568B线序标准详解

2.1 线序对比与工业实践

核心区别：

T568B将橙对置于1/2引脚，绿对置于3/6引脚;T568A则相反。

工程首选T568B：占全球90%部署，兼容性强且抗串扰更优。

2.2 为何必须匹配线对?

双绞线通过绞距抵消电磁干扰(如橙对绞距≤14mm)。若拆分红对(如引脚1接橙白，引脚2接绿)，未绞合线段引入串扰，导致传输错误。

三、直通线与交叉线的应用规则

3.1 设备类型与接线逻辑

DTE/DCE定义：

DTE(数据终端设备)：电脑、路由器(需外部时钟)

DCE(数据通信设备)：交换机、集线器(提供时钟)。

3.2 现代设备的自适应兼容

2010年后生产的交换机/路由器普遍支持Auto-MDIX技术，可自动识别线序，直通线与交叉线通用。

四、工业级接线操作指南

4.1 标准工具与材料

4.2 6步标准接线流程(以T568B为例)

1. 剥线：

用压线钳剥除外皮2cm，露出4对双绞线，避免损伤绝缘层。

2. 理序：

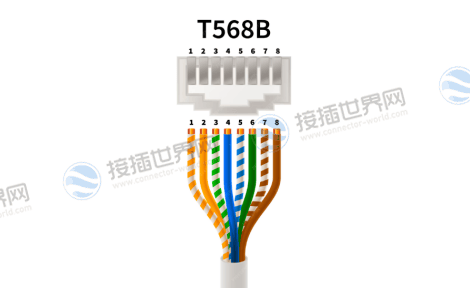

按顺序排列：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕(使用理线梳固定)。

3. 剪齐：

保留芯线长度1.2cm，一次性剪平末端。

4. 插入：

将线芯顶入水晶头卡槽，确保外皮进入尾扣3mm(抗拉拽)。

5. 压接：

压线钳握柄发力至“咔嗒”声(簧片刺破绝缘层导通)。

6. 测试：

测线仪8灯全绿闪烁，屏蔽线需额外检测金属壳接地电阻<0.1Ω。

五、工业场景强化方案与故障排查

5.1 严苛环境强化设计

抗振动：

车载/机床场景选用双锁扣水晶头(如莫仕LC系列)，插拔力>40N。

防干扰：

工厂变频器环境采用**屏蔽水晶头+STP线缆**，金属壳接地(EMI衰减≥30dB)。

PoE供电：

千兆PoE必须用8芯全通，优选23AWG线径(如CAT6A)降低电阻发热。

5.2 4大常见故障与处理

六、接插世界网选型方案

6.1 场景化推荐组合

RJ45线序的标准化(T568B主导)与精准接线是网络稳定的基石。工业场景需关注三点：全8芯导通(千兆必备)、屏蔽层接地(抗EMI)、线径匹配(23AWG保障PoE)，接插世界网供应全系认证连接件，覆盖-40℃~125℃严苛工况。

工程箴言：

橙绿线序莫混搭，八芯压接防氧化;

直连交叉按设备，工业网络稳如塔。
