RJ45插座引脚定义详解：T568A与T568B标准接线指南

RJ45插座作为网络通信的核心物理接口，其引脚定义直接影响数据传输的稳定性和效率，rj45插座引脚定义遵循国际标准TIA/EIA-568规范，涵盖8个引脚的功能分配与接线逻辑，无论是连接计算机、路由器还是交换机，正确理解引脚功能可避免信号干扰和设备损坏。

接插世界网将从基础定义、接线标准、工业应用三方面系统解析rj45接口接线顺序的技术要点，并针对汽车电子、工业控制等场景提供选型指南。

一、RJ45插座基础概念与结构组成

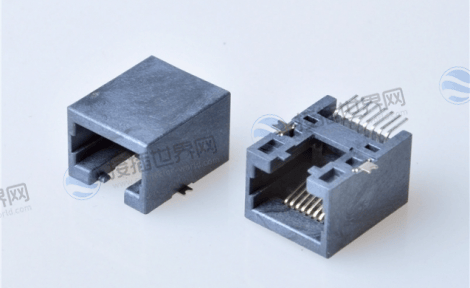

1. 物理结构特性

RJ45插座(Registered Jack 45)是一种标准化8位模块化接口，由插头(水晶头)和插座模块组成，其内部包含8个镀金簧片触点，通过U形接线槽与双绞线连接，插座的塑料外壳具备阻燃性和抗高压能力，可承受至少750次插拔操作，确保工业环境下的长期可靠性。

2. 接口类型分类

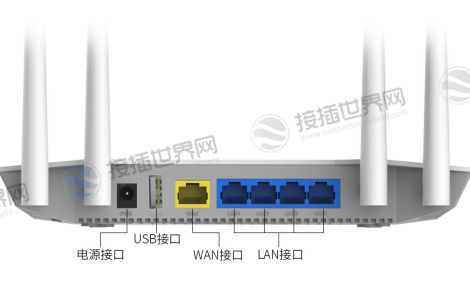

DTE类型：用于数据终端设备(如计算机网卡、路由器接口)，负责发送和接收数据信号。

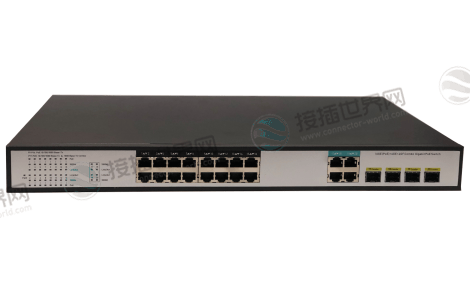

DCE类型：用于数字通信设备(如交换机、集线器)，承担数据交换和中继功能。

当同类型设备直连时(如电脑对电脑)，需使用交叉线(一端T568A，另一端T568B);异类设备连接(如电脑对交换机)则采用直通线(两端同标准)。

二、引脚定义详解：功能与信号标准

2.1 10/100Base-T接口(常用四线制)

引脚1(TX+)：发送数据正极 → 白橙色线

引脚2(TX-)：发送数据负极 → 橙色线

引脚3(RX+)：接收数据正极 → 白绿色线

引脚6(RX-)：接收数据负极 → 绿色线

引脚4、5、7、8为闲置状态(n/c)，在百兆以太网中不传输数据。

2.2 100Base-T4接口(八线全利用)

引脚1与2：双向数据D1+/- → 白橙/橙

引脚3与6：双向数据D2+/- → 白绿/绿

引脚4与5：双向数据D3+/- → 蓝/白蓝

引脚7与8：双向数据D4+/- → 棕/白棕

该模式支持全双工通信，通过四对双绞线同步传输，提升带宽利用率。

三、T568A与T568B接线标准对比

关键区别：

T568B交换橙对与绿对位置(引脚1/2与3/6对调)，T568A则保持绿对优先。

工程实践中T568B占主导(超90%案例)，因其与电话线序兼容且抗干扰更优。

> 为何必须匹配线对?

> 双绞线通过绞合抵消电磁干扰，若拆分红对(如橙线接引脚1、绿线接引脚2)，未绞合线段将引入串扰，导致传输错误。

四、安装步骤与安全注意事项

1. 标准接线流程

步骤1：剥除双绞线外皮，露出8根芯线约2cm。

步骤2：按T568B或T568A排列芯线，剪齐末端。

步骤3：将芯线插入RJ45插座卡口，确保每线入槽无交叉。

步骤4：使用打线工具压紧簧片，剪除多余线头。

2. 关键注意事项

防松动：若插头与插座连接松动，需立即更换插头，避免数据传输断续。

防触电：通电状态下严禁触碰引脚，接口电流可导致人身事故。

防误接：错接线序将引发线路不兼容，如将5e类线与3类连接器端接会降低信道性能至3类标准。

五、工业应用场景与特殊功能

1. PoE供电技术

通过闲置引脚传输直流电(通常引脚4/5为正极，7/8为负极)，支持IP摄像头、无线AP等设备免电源线运行，最新IEEE 802.3bt标准可提供90W功率。

2. 抗干扰设计

屏蔽型插座：外层覆盖金属包层，搭配屏蔽双绞线(STP)，阻隔工厂电磁噪声。

串扰抵消技术：在插座内部生成反向串音信号，中和外部干扰(如“++++”与“----”耦合归零)。

3. 汽车电子适配方案

车载RJ45需满足：

耐振动：簧片镀金厚度≥50μm，增强接触稳定性。

防尘防水：采用弹簧承载防尘盖(如Molex设计)，插拔时自动开闭。

六、选型与采购建议

针对连接器采购人员需求：

1. 认证标准：选择符合IEC 60603-7及ISO/IEC 11801标准的插座，确保信道性能达标。

2. 兼容性：六类插座需搭配六类水晶头，混用五类件将限制传输速率。

3. 特殊场景：

工厂环境 → 选用工业级屏蔽插座(IP67防护)

高密度机房 → 45°斜角模块节省空间。

> 接插世界网选品优势：

> 平台供应TE/莫仕/住友原装插座，支持6类/超6类全系屏蔽型号，提供T568A/B预端接选项，大幅降低车载网络部署复杂度。

rj45插座引脚定义是网络物理层稳定的基石，其标准性直接影响数据传输效率，掌握T568A/T568B接线差异(橙绿线序互换)、引脚功能分配(如PoE利用4/5/7/8引脚)及抗干扰设计(串扰抵消技术)，可有效提升工业以太网可靠性，采购时需关注接口屏蔽性、镀金厚度及兼容标准——接插世界网提供全系认证插座，覆盖车规级/万兆应用。
